INSTALACION
PROCEDIMIENTO
1. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2
(a) Instale los 2 nuevos amortiguadores del deposito de combustible No. 2 en el conjunto del deposito de combustible.
2. INSTALE EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6
(a) Instale un nuevo amortiguador del deposito de combustible No. 6 en el conjunto del deposito de combustible.
3. INSTALE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE
(a) Enganche la abrazadera para instalar el subconjunto del tubo principal en el conjunto del deposito de combustible.
4. INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

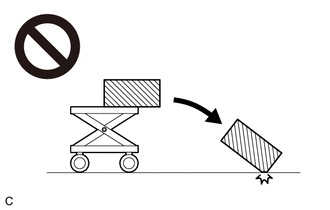

ADVERTENCIA:
El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones; de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.
.png)
(a) Coloque el conjunto del deposito de combustible en un elevador de motor.
AVISO:
Mantenga el conjunto del deposito de combustible de forma horizontal con ayuda de accesorios de altura regulable y accesorios de elevacion.

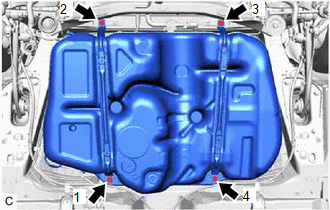

| (b) Utilice el elevador de motor, levante lentamente el conjunto del deposito de combustible y, a continuacion, instale el conjunto del deposito de combustible, el subconjunto de la banda izquierda del deposito de combustible No. 1 y el subconjunto de la banda derecha del deposito de combustible No. 1 con los 4 pernos en el orden que se muestra en la ilustracion. Torque: 45 N·m {459 kgf·cm, 33 ft·lbf} AVISO:
|
|
(c) Con conjunto de la valvula de salida de combustible:
(1) Conecte el conjunto de la valvula de corte de combustible con tubo al conjunto de la valvula de salida de combustible.
Haga clic aqui .gif)
(d) Sin conjunto de la valvula de salida de combustible
(1) Conecte el conjunto de la valvula de corte de combustible con tubo en el conjunto del recipiente (recipiente de carbon).
Haga clic aqui
5. CONECTE LA MANGUERA DEL DEPOSITO DE COMBUSTIBLE AL TUBO DE LLENADO
(a) Conecte la manguera que va desde el deposito de combustible hasta el tubo de llenado al conjunto del deposito de combustible.
Haga clic aqui
6. CONECTE EL SUBCONJUNTO DEL TUBO DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE
(a) Conecte el subconjunto del tubo de ventilacion del deposito de combustible al tubo de combustible.
Haga clic aqui
7. CONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE
(a) Conecte el subconjunto del tubo principal del deposito de combustible al tubo de combustible.
Haga clic aqui
8. INSTALE EL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 1
(a) Instale el protector del deposito de combustible No. 1 en el conjunto del deposito de combustible con los 4 clips.
9. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1
Haga clic aqui
10. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 2
Haga clic aqui
11. INSTALE EL CONJUNTO CENTRAL DEL TUBO DE ESCAPE
Haga clic aqui
12. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui
13. ANADA COMBUSTIBLE
