EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del deposito de combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
La fuga de gas del sistema de escape esta reparada |
Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
.png)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
2. DRENE EL COMBUSTIBLE
3. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE CENTRAL
Haga clic aqui
4. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO No. 2
Haga clic aqui
5. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1
Haga clic aqui
6. EXTRAIGA EL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 1

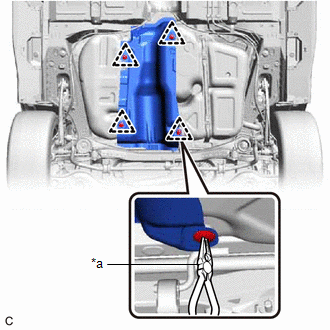

| (a) Extraiga los 4 clips y el protector del deposito de combustible n° 1 del conjunto del deposito de combustible con unos alicates de punta de aguja. |
|
7. DESCONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

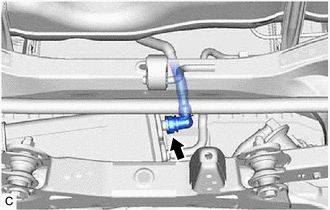

| (a) Desconecte el subconjunto del tubo principal del deposito de combustible de la tuberia de combustible. Haga clic aqui |
|
8. DESCONECTE EL SUBCONJUNTO DEL TUBO DE VENTILACION DEL DEPOSITO DE COMBUSTIBLE

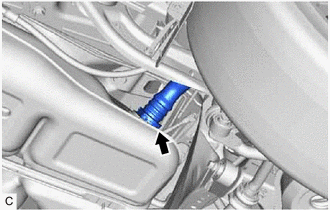

| (a) Desconecte el subconjunto del tubo de ventilacion del deposito de combustible del tubo de combustible. Haga clic aqui |
|
9. DESCONECTE LA MANGUERA QUE VA DEL DEPOSITO DE COMBUSTIBLE AL TUBO DE LLENADO

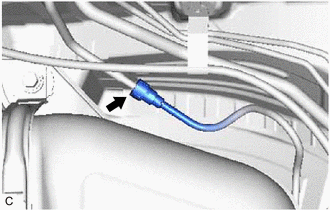

| (a) Desconecte la manguera que va del deposito de combustible al tubo de llenado del conjunto del deposito de combustible. Haga clic aqui |
|
10. EXTRAIGA EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE
ADVERTENCIA:

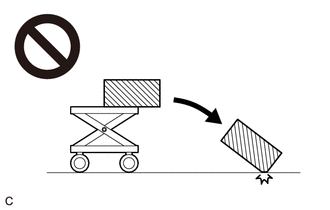

El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones, de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.
(a) Con conjunto de la valvula de salida de combustible:

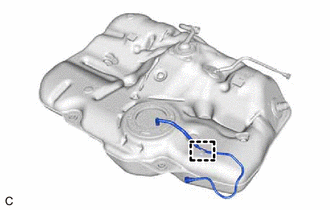

| (1) Desconecte el conjunto de la valvula de corte de combustible con tubo del el conjunto de la valvula de salida de combustible. Haga clic aqui |
|
(b) Sin conjunto de la valvula de salida de combustible
| (1) Desconecte el conjunto de la valvula de corte de combustible con tubo del conjunto del recipiente (conjunto del recipiente de carbon). Haga clic aqui |
|

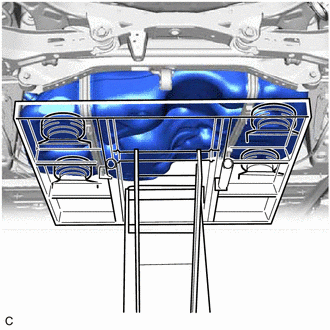

| (c) Sujete el conjunto del deposito de combustible con un elevador de motor. OBSERVACION: Mantenga el conjunto del deposito de combustible de forma horizontal con ayuda de accesorios de altura regulable y accesorios de elevacion. |
|

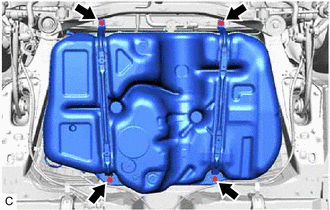

| (d) Extraiga los 4 pernos, el subconjunto de la banda izquierda del deposito de combustible No. 1 y el subconjunto de la banda derecha del deposito de combustible No. 1. |
|
(e) Baje el elevador de motor para extraer el conjunto del deposito de combustible.
AVISO:
11. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE

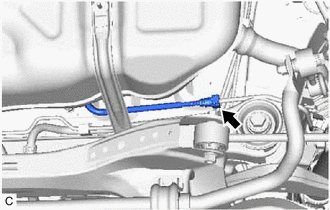

| (a) Desmonte la abrazadera para retirar el subconjunto del tubo principal del deposito de combustible del conjunto del deposito de combustible. |
|
12. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6

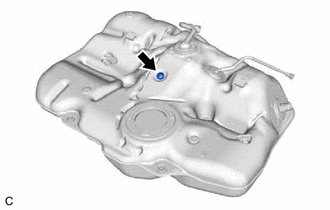

| (a) Extraiga el amortiguador del deposito de combustible No. 6 del conjunto del deposito de combustible. |
|
13. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2

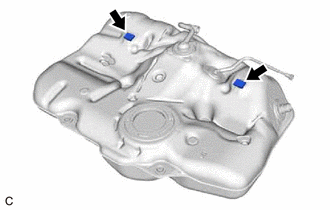

| (a) Extraiga los 2 amortiguadores del deposito de combustible No. 2 del conjunto del deposito de combustible. |
|
