INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion)
(a) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica en el conjunto de la valvula principal de combustible.
AVISO:
Asegurese de que no exista espacio libre entre el conjunto de la valvula principal de combustible y la malla.
|

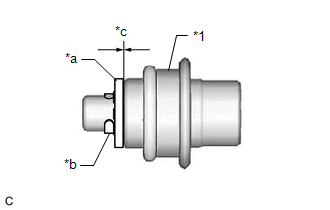

*1 | Conjunto de la valvula principal del combustible |
|
*a | Malla |
|
*b | Miniclip |
|
*c | Sin espacio libre |
(b) Coloque el conjunto de la valvula principal de combustible en el filtro de combustible.
AVISO:
Durante la instalacion, asegurese de que no se corte ni apriete la junta torica.
(c) Coloque el clip en el filtro de combustible.
2. INSTALE EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion)
(a) Aplique gasolina a 2 juntas toricas nuevas. A continuacion, coloque las juntas toricas en el conjunto de la valvula principal de combustible.
(b) Coloque el conjunto de la valvula principal de combustible en el filtro de combustible.
AVISO:
Durante la instalacion, asegurese de que las juntas toricas no quedan cortadas o atrapadas.
(c) Coloque el clip en el filtro de combustible.
3. INSTALE EL FILTRO DE COMBUSTIBLE
(a) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica en el deposito secundario de combustible.

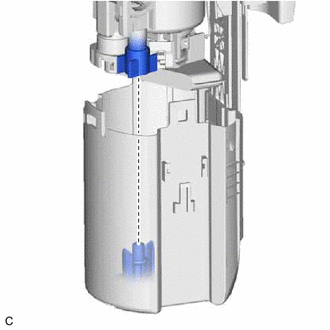

| (b) Instale el filtro de combustible en el deposito secundario de combustible como se muestra en la ilustracion. AVISO: Durante la instalacion, asegurese de que no se corte ni apriete la junta torica. |
|
(c) Enganche las 3 garras.
AVISO:
Enganche firmemente las garras.
(d) Enganche la abrazadera y conecte el tubo al filtro de combustible.
4. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE
Haga clic aqui .gif)
5. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui
