INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE
(a) Aplique gasolina a la nueva junta torica. A continuacion, coloque la junta torica en el conjunto de la valvula principal de combustible.
AVISO:
Asegurese de que no exista espacio libre entre el conjunto de la valvula principal de combustible y la malla.

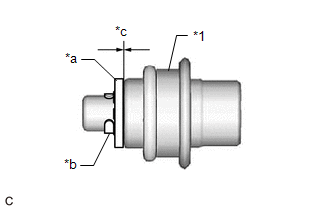

.png)
|
*1 | Conjunto de la valvula principal del combustible |
|
*a | Malla |
|
*b | Miniclip |
|
*c | Sin espacio libre |
(b) Instale el conjunto de la valvula principal de combustible en el conjunto del tubo de aspiracion del combustible con bomba y medidor.
AVISO:
Durante la instalacion, asegurese de que la junta torica no se corte ni apriete.
2. INSTALE EL SOPORTE DEL REGULADOR DE PRESION DEL COMBUSTIBLE
(a) Enganche las 2 garras para instalar el soporte del regulador de presion de combustible en el conjunto del tubo de aspiracion del combustible con bomba y medidor.
3. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
