COMPONENTES

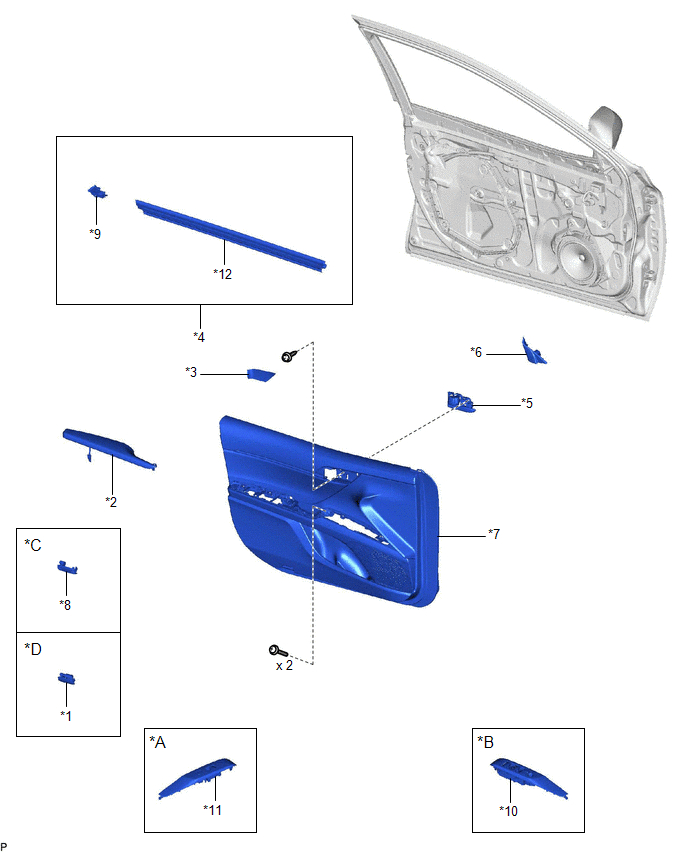

ILUSTRACIÓN
*A | para el lado del pasajero delantero |
*B | para el lado del conductor |
*C | Sin luz de cortesía |
*D | Con luz de cortesía |
*1 | CONJUNTO DE LA LUZ DE CORTESÍA |
*2 | CONJUNTO DEL REPOSABRAZOS DELANTERO |
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN DE LA PUERTA DELANTERA |
*5 | SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA |
*6 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*7 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*8 | PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*9 | SELLO DE VENTILACIÓN DE LA PUERTA DELANTERA |
*10 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL DE LA BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA DELANTERA |
*11 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*12 | BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA |

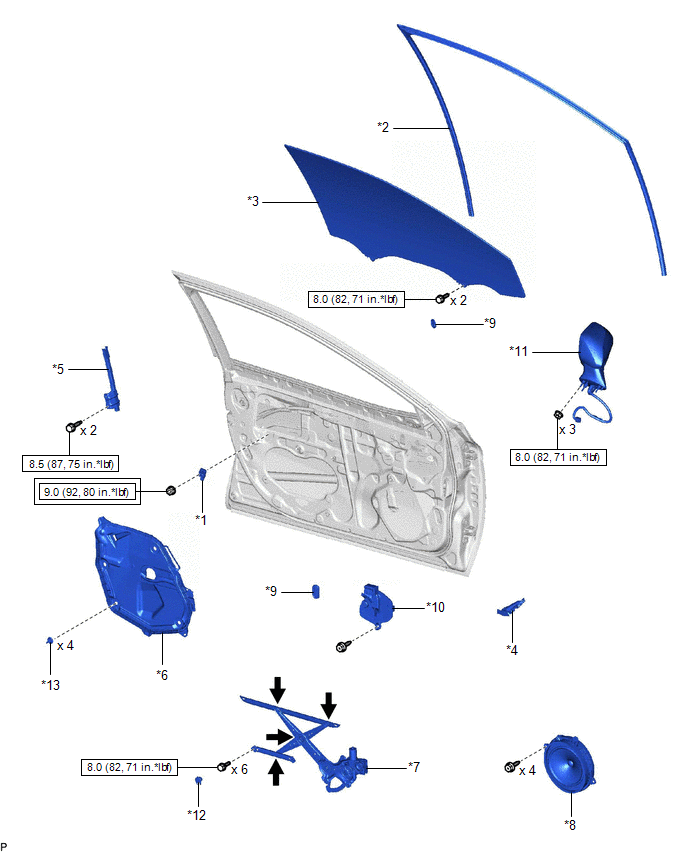

ILUSTRACIÓN
*1 | SENSOR DEL AIRBAG LATERAL DE LA PUERTA |
*2 | CARRIL DEL CRISTAL DE LA PUERTA DELANTERA |
*3 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA |
*4 | PROTECTOR DEL PANEL DE LA PUERTA DELANTERA |
*5 | SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA |
*6 | CUBIERTA DEL ORIFICIO DE SERVICIO DE LA PUERTA DELANTERA |
*7 | CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA |
*8 | CONJUNTO DEL ALTAVOZ DELANTERO NO. 1 |
*9 | TAPÓN DEL ORIFICIO |
*10 | CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR |
*11 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR CON CUBIERTA |
*12 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO NO. 2 DE LA PUERTA DELANTERA |
*13 | CLIP DE LA BANDA PROTECTORA DE LA PUERTA DELANTERA |
- | - |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado | ||
Grasa multiusos | - |
- |

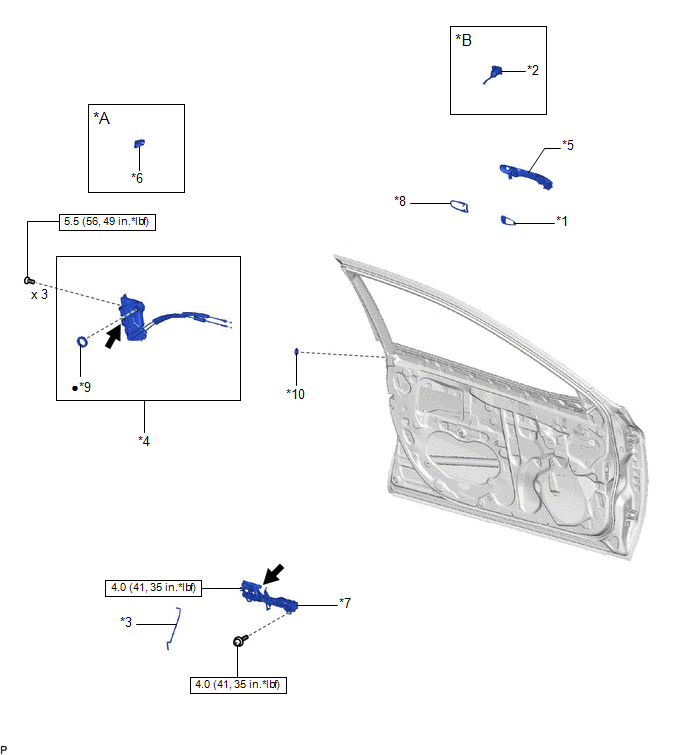

ILUSTRACIÓN
*A | para el lado del pasajero delantero |
*B | para el lado del conductor |
*1 | ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*2 | CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA |
*3 | VÁSTAGO DE APERTURA DE LA CERRADURA DE LA PUERTA DELANTERA |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR |
*5 | CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*6 | CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*7 | SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*8 | ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA |
*9 | SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA |
*10 | TAPÓN DEL ORIFICIO |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable | |
Grasa multiusos | - |
- |

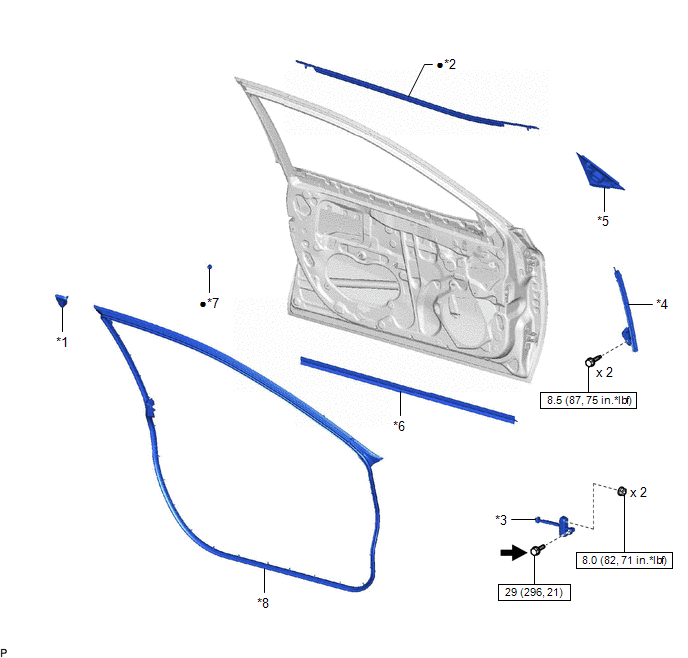

ILUSTRACIÓN
*1 | EMBELLECEDOR DEL BASTIDOR DE LA PUERTA |
*2 | CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA DELANTERA |
*3 | CONJUNTO DE COMPROBACIÓN DE LA PUERTA DELANTERA |
*4 | SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA |
*5 | CUBIERTA SUPERIOR DEL MARCO INFERIOR DELANTERO DE LA PUERTA DELANTERA |
*6 | BANDA PROTECTORA NO. 2 DE LA PUERTA DELANTERA |
*7 | ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA |
*8 | BANDA PROTECTORA DE LA PUERTA DELANTERA |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable | |
Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |

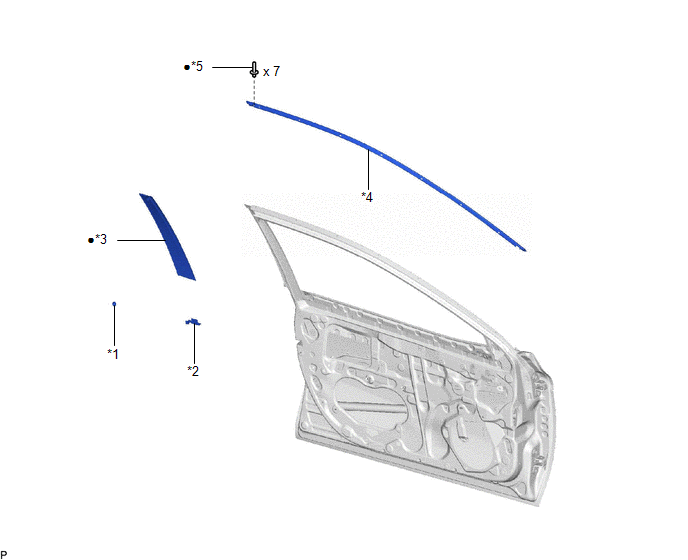

ILUSTRACIÓN
*1 | CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS |
*2 | SELLO EXTERIOR TRASERO DE LA PUERTA DELANTERA |
*3 | MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA |
*4 | MOLDURA DEL MARCO SUPERIOR DE LA VENTANILLA DE LA PUERTA DELANTERA |
*5 | REMACHE |
- | - |
● | Pieza no reutilizable |
- | - |
