Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control Del Motor) / Cuerpo De La Mariposa / InspecciOn

INSPECCION

PROCEDIMIENTO

1. REVISE EL CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

5 (M-) - 6 (M+)

20 °C (68 °F)

0.3 a 100 ?

Si el resultado no es el especificado, sustituya el conjunto del cuerpo de la mariposa con motor.

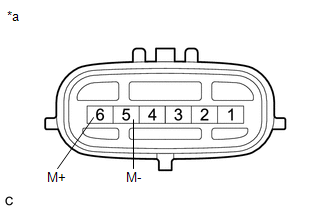

*a

Componente sin mazo de cables conectado

(Conjunto del cuerpo de la mariposa con motor)
