INSTALACION
PROCEDIMIENTO
1. INSTALE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR
(a) Enganche la abrazadera e instale la manguera de vacio en el aislante del montaje trasero del motor.
(b) Coloque el soporte de la abrazadera del mazo de cables en el aislante del montaje trasero del motor con el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}

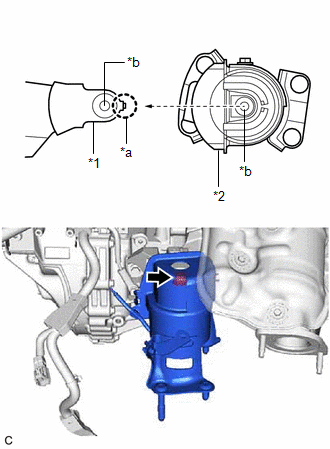

| (c) Alinee el orificio del aislante de montaje trasero del motor con el saliente del soporte de montaje trasero del motor, deslice el aislante de montaje trasero del motor hacia el soporte de montaje trasero del motor para alinear los orificios e instale el aislante de montaje trasero del motor con el PERNO Torque: 72 N·m {734 kgf·cm, 53 ft·lbf} |
|
2. COLOQUE EL CONJUNTO DEL BASTIDOR DELANTERO
Haga clic aqui
.gif)
ExtracciOn
ComponentesNo coincide la señal del interruptor del limpiaparabrisas entre LIN y línea (B1372)
DESCRIPCIÓN En funcionamiento normal, el conjunto del motor del limpiaparabrisas recibe las señales de funcionamiento desde el conjunto del interruptor del limpiaparabrisas a través de la comunicación LIN.
El conjunto del motor del limpiaparabrisas y el conjunto del interruptor del limpiaparab ...
Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo (C060B12)
DESCRIPCIÓN
No. de DTC Detection Item
Condición de detección de DTC
Área afectada Memoria
Nota C060B12
Cortocircuito a batería en el conjunto del actuador del freno de estacionamiento eléctrico izquierdo
Condición de diagnóstico:
El freno de ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del conjunto del medidor del caudal de ...
