INSTALACION
PROCEDIMIENTO
1. INSTALE EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE
OBSERVACION:
Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire-combustible.
Haga clic aqui

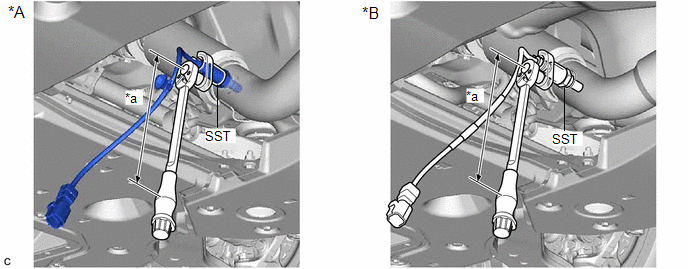

(a) Utilice la SST para colocar el sensor de la relacion aire-combustible en el conjunto delantero del tubo de escape (TWC: catalizador trasero)
*A | para 2WD |
*B | Para AWD |
*a | Longitud del punto de apoyo de la llave dinamometrica |
- | - |
SST: 09224-00012
Torque:
Par de apriete especificado :
44 N·m {449 kgf·cm, 32 ft·lbf}
AVISO:
Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo.
OBSERVACION:
Haga clic aqui
37.7 N*m (384 kgf*cm, 28 lbf*pi.)
(b) para 2WD:
(1) Conecte el conector del sensor de la relacion aire/combustible.
(2) Enganche la abrazadera del mazo de cables.

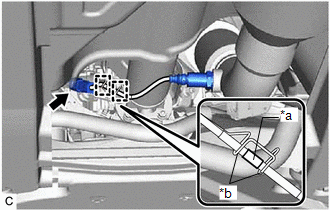

(c) para AWD: (1) Conecte el conector del sensor de la relacion aire/combustible. (2) Enganche las 2 abrazaderas del mazo de cables para que el tubo quede colocado como se muestra en la ilustracion. |
|
2. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
Haga clic aqui
3. LLEVE A CABO LA INICIALIZACION
(a) Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire/combustible.
Haga clic aqui
