Toyota Camry Manual de reparaciones XV70 (2017-2023): Interruptor De La CalefacciOn De Los Asientos

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Asiento / Interruptor De La CalefacciOn De Los Asientos

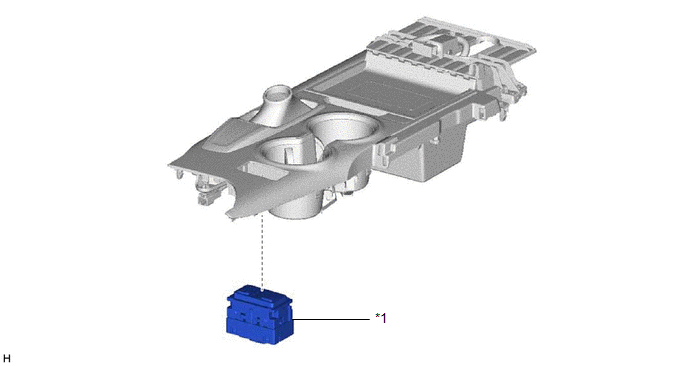

Componentes

COMPONENTES

ILUSTRACION

*1

INTERRUPTOR DEL ASIENTO DE RELAJACION

-

-

ExtracciOn

EXTRACCION

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

Haga clic aqui

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA

Haga clic aqui

3. EXTRAIGA EL INTERRUPTOR DEL ASIENTO DE RELAJACION

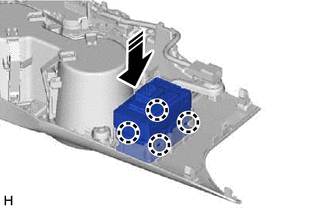

(a) Desenganche las 4 garras para extraer el interruptor del dispositivo del asiento de relajacion del subconjunto del panel de la consola superior trasera.

Extraiga en esta direccion

InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DEL ASIENTO DE RELAJACION

(a) Aplique tension de la bateria y compruebe el funcionamiento del interruptor como se indica en la siguiente tabla.

OK:

Conexion de la bateria

Estado

Condicion especificada

Terminal positivo (+) de la bateria > Terminal 7

Terminal negativo (-) de la bateria > Terminal 9

Siempre

La iluminacion se enciende

Si el resultado no es el especificado, sustituya el interruptor del asiento de relajacion.

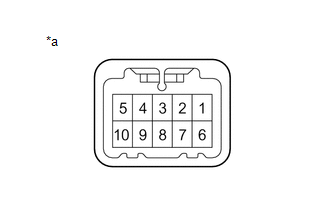

*a

Componente sin mazo de cables conectado

(Interruptor del asiento de relajacion)

InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR DEL ASIENTO DE RELAJACION

(a) Enganche las 4 garras e instale el interruptor del dispositivo del asiento de relajacion en el subconjunto del panel de la consola superior trasera.

Instale en esta direccion

2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA

Haga clic aqui
