SustituciOn
SUSTITUCION
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LA LUZ INTERIOR TRASERA

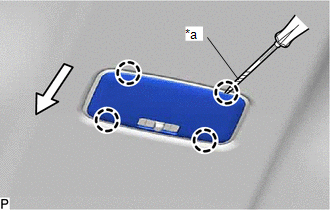

(a) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar las 4 garras y extraer la lente de la luz interior.
|
*a | Cinta protectora |
.png) |
Delantero |

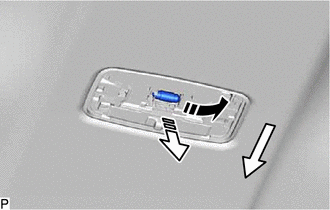

(b) Tire de la lengueta del maletero y extraiga la bombilla de la luz interior trasera, tal como indican las flechas en el orden que se muestra en la ilustracion.
|
|
Delantero |
.png) |
Extraiga en esta direccion (1) |
.png) |
Extraiga en esta direccion (2) |
2. INSTALE LA BOMBILLA DE LA LUZ INTERIOR TRASERA

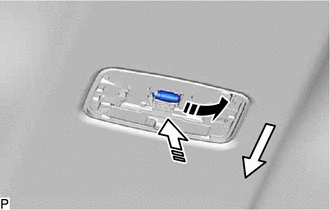

(a) Tire de la lengueta del maletero e instale la bombilla de la luz interior trasera, tal como indican las flechas en el orden que se muestra en la ilustracion.
|
|
Delantero |
|
|
Instale en esta direccion (1) |
|
|
Inserte en esta direccion (2) |

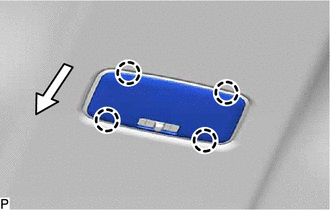

(b) Enganche las 4 garras e instale la lente de la luz interior.
|
|
Delantero |
