Componentes
COMPONENTES

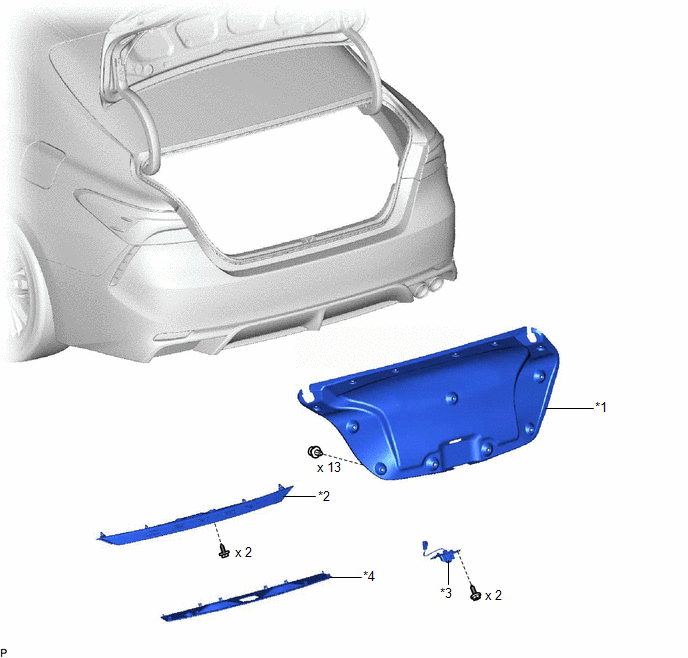

ILUSTRACIÓN
*1 | CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*3 | INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMENTO DE EQUIPAJES |
*4 | EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3 |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
2. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO EXTERIOR DEL EMBELLECEDOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
4. EXTRAIGA EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES

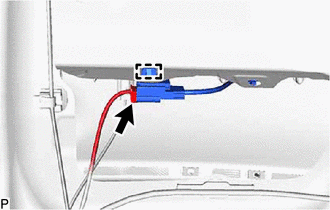

(a) Desconecte el conector. |
|
(b) Desenganche la abrazadera.

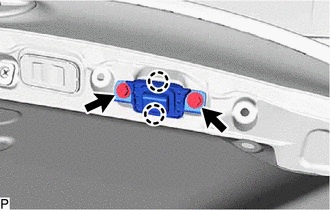

(c) Extraiga los 2 tornillos. |
|
(d) Desenganche los 2 ganchos para extraer el interruptor de la llave eléctrica del maletero.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES
(a) Compruebe el interruptor.

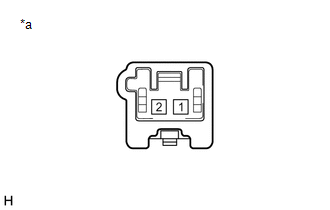

(1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el interruptor eléctrico de la llave del compartimiento de equipajes. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES
(a) Enganche los 2 ganchos para instalar el interruptor de la llave eléctrica del maletero.
(b) Coloque los 2 tornillos.
(c) Enganche la abrazadera.
(d) Conecte el conector.
2. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
3. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3
Haga clic aquí
4. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
