Toyota Camry Manual de reparaciones XV70 (2017-2023): La calefaccion del asiento delantero derecho no funciona

DESCRIPCION

Cuando se activa el interruptor de la calefaccion del asiento del interruptor del asiento de relajacion, el conjunto del amplificador del aire acondicionado recibe una senal y acciona la calefaccion del asiento delantero.

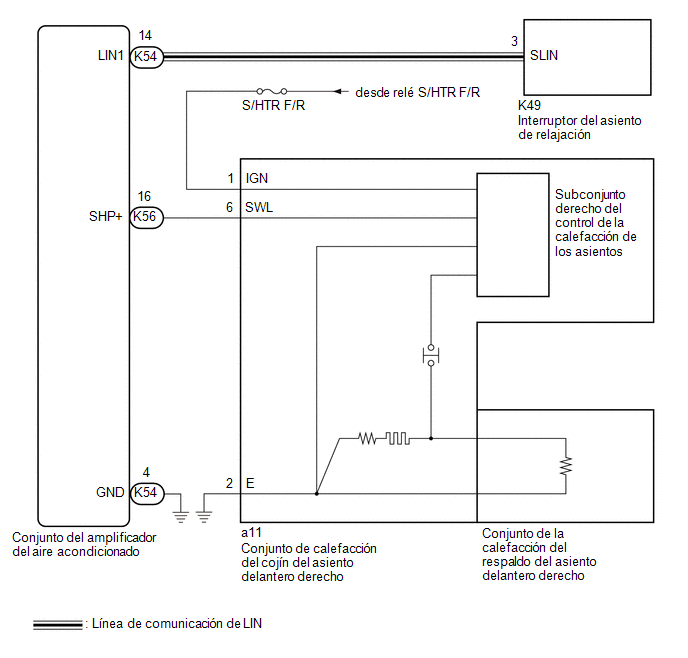

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

BORRE LOS DTC

(a) Borre los DTC.

Haga clic aqui

Body Electrical > Air Conditioner > Clear DTCs
SIGUIENTE

2.

REVISE LOS DTC

(a) Compruebe si se emiten DTC.

Haga clic aqui

Body Electrical > Air Conditioner > Trouble Codes

OK:

No se emite ni el DTC B14B5 ni B14C0.

NG

VAYA A TABLA DE CODIGOS DE DIAGNOSTICO

OK

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menus: Body Electrical / Aire acondicionado / Prueba activa.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medicion

Rango de control

Nota de diagnostico

Front Right Seat Heater

Funcionamiento de la calefaccion del asiento delantero derecho

OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Front Right Seat Heater

OK:

La calefaccion de los asientos funciona con normalidad.

OK

SUSTITUYA EL INTERRUPTOR DEL ASIENTO DE RELAJACION

NG

4.

INSPECCIONE EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

(a) Extraiga el conjunto de la calefaccion del respaldo del asiento delantero derecho.

Para asiento manual (haga clic aqui)

Para asiento electrico (haga clic aqui)

(b) Inspeccione el conjunto de la calefaccion del respaldo del asiento delantero derecho.

Para asiento manual (haga clic aqui)

para asiento electrico: haga clic aqui

NG

SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

Para asiento manual (haga clic aqui)

Para asiento electrico (haga clic aqui)

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION IG - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO - MASA DE LA CARROCERIA)

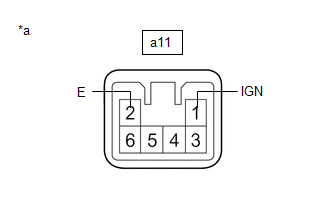

(a) Desconecte el conector a11 del conjunto de la calefaccion del cojin del asiento delantero derecho.

*a

Vista delantera del conector del mazo de cables

(Al conjunto de calefaccion del cojin del asiento delantero derecho)

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

a11-1 (IGN) - Masa de la carroceria

Interruptor de encendido en ON

De 11 a 14 V

a11-1 (IGN) - Masa de la carroceria

Interruptor de encendido en la posicion OFF

Inferior a 1 V

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

a11-2 (E) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO)

(a) Vuelva a conectar el conector a11 del conjunto de la calefaccion del cojin del asiento delantero derecho.

*a

Vista delantera del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

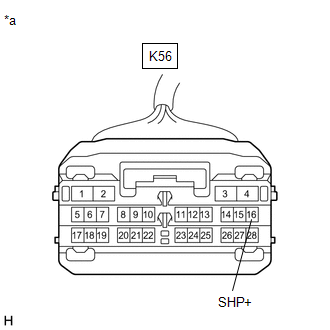

(b) Desconecte el conector K56 del conjunto del amplificador del aire acondicionado.

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K56-16 (SHP+) - Masa de la carroceria

Interruptor de encendido en ON

5 a 13 V

NG

IR AL PUNTO 8

OK

7.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Vuelva a conectar el conector K56 del conjunto del amplificador del aire acondicionado.

(b) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aun conectados.

Haga clic aqui

(c) Mida la tension segun los valores de la siguiente tabla.

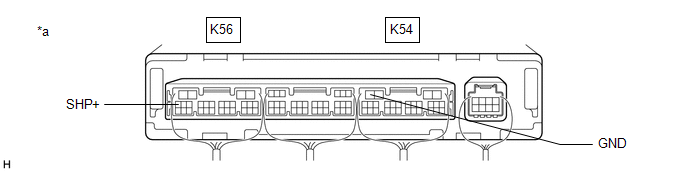

*a

Componente con mazo de cables conectado

(Conjunto del amplificador del aire acondicionado)

-

-

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K56-16 (SHP+) - K54-4 (GND)

Interruptor de encendido en posicion ON, interruptor del asiento de relajacion en posicion ON (LO)

Por debajo de 1 V

OK

SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO

para asiento manual: Haga clic aqui

para asiento electrico: Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO)

(a) Desconecte el conector a11 del conjunto de la calefaccion del cojin del asiento delantero derecho.

(b) Desconecte el conector K56 del conjunto del amplificador del aire acondicionado.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K56-16 (SHP+) - a11-6 (SWL)

Siempre

Por debajo de 1 ?

OK

SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO

para asiento manual: Haga clic aqui

para asiento electrico: Haga clic aqui

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
