DESCRIPCION
Cuando se activa el interruptor de la calefaccion del asiento del interruptor del asiento de relajacion, el conjunto del amplificador del aire acondicionado recibe una senal y acciona la calefaccion del asiento delantero.
DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | BORRE LOS DTC |
(a) Borre los DTC.
Haga clic aqui
|
2. | REVISE LOS DTC |
(a) Compruebe si se emiten DTC.
Haga clic aqui
OK:
No se emite ni el DTC B14B5 ni B14C1.
NG | ![]() | VAYA A TABLA DE CODIGOS DE DIAGNOSTICO |
|
3. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Aire acondicionado / Prueba activa.
(e) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Air Conditioner > Active Test
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
---|---|---|---|
Front Left Seat Heater |
Funcionamiento de la calefaccion del asiento delantero izquierdo |
OFF u ON | - |
Pantalla del tester |
---|
Front Left Seat Heater |
OK:
La calefaccion de los asientos funciona con normalidad.
OK | ![]() | SUSTITUYA EL INTERRUPTOR DEL ASIENTO DE RELAJACION |
|
4. | INSPECCIONE EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO |
(a) Extraiga el conjunto de la calefaccion del respaldo del asiento delantero izquierdo.
Haga clic aqui
(b) Inspeccione el conjunto de la calefaccion del respaldo del asiento delantero izquierdo.
Haga clic
aqui
NG | ![]() | SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO Haga clic aqui |
|
5. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DE IG - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO - MASA DE LA CARROCERIA) |

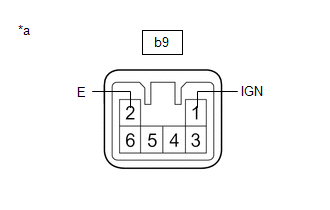

(a) Desconecte el conector b9 del conjunto de la calefaccion del cojin del asiento delantero izquierdo. |
|
(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
b9-1 (IGN) - Masa de la carroceria |
Interruptor de encendido en ON |
De 11 a 14 V |
b9-1 (IGN) - Masa de la carroceria |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
b9-2 (E) - Masa de la carroceria |
Siempre | Por debajo de 1 ? |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
6. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO) |
(a) Vuelva a conectar el conector b9 del conjunto de la calefaccion del cojin del asiento delantero izquierdo. |
|

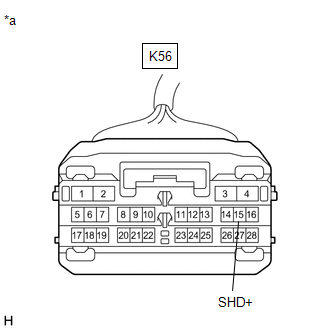

(b) Desconecte el conector K56 del conjunto del amplificador del aire acondicionado.
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K56-15 (SHD+) - Masa de la carroceria |
Interruptor de encendido en ON |
5 a 13 V |
NG | ![]() | IR AL PUNTO 8 |
|
7. | INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
(a) Vuelva a conectar el conector K56 del conjunto del amplificador del aire acondicionado.
(b) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aun conectados.
Haga clic aqui
(c) Mida la tension segun los valores de la siguiente tabla.

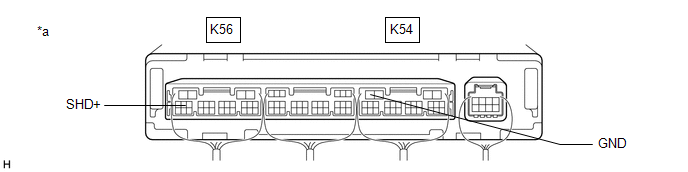

*a | Componente con mazo de cables conectado (Conjunto del amplificador del aire acondicionado) | - |
- |
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K56-15 (SHD+) - K54-4 (GND) |
Interruptor de encendido en posicion ON, interruptor del asiento de relajacion en posicion ON (LO) |
Por debajo de 1 V |
OK | ![]() | SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO Haga clic aqui |
NG | ![]() | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
8. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO) |
(a) Desconecte el conector b9 del conjunto de la calefaccion del cojin del asiento delantero izquierdo.
(b) Desconecte el conector K56 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K56-15 (SHD+) - b9-6 (SWL) |
Siempre | Por debajo de 1 ? |
OK | ![]() | SUSTITUYA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
