DESCRIPCIÓN

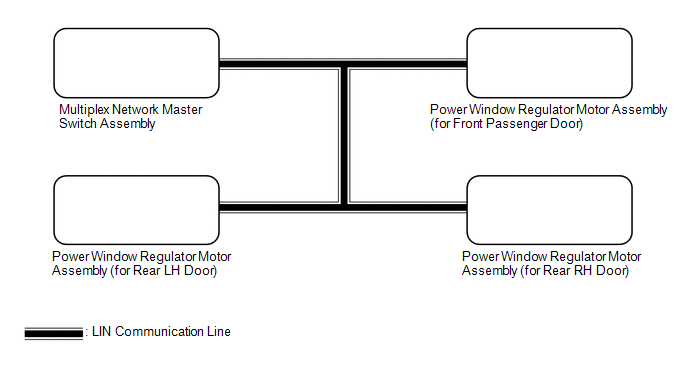

Cuando el interruptor del motor está en posición ON, el conjunto del interruptor maestro de la red múltiplex envía señales de subida y bajada remotas a cada conjunto del motor del regulador de elevalunas eléctrico a través de la comunicación LIN.
DIAGRAMA DE CABLEADO
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
1. | LEA EL VALOR CON EL TECHSTREAM (CARROCERÍA PRINCIPAL) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menús: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
Communication P-Door Motor |
Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP u OK | STOP: Comunicación detenida OK: Comunicación normal |
- |
Communication RR-Door Motor |
Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera derecha) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP u OK | STOP: Comunicación detenida OK: Comunicación normal |
- |
Communication RL-Door Motor |
Estado de la conexión entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP u OK | STOP: Comunicación detenida OK: Comunicación normal |
- |
Communication Master SW |
Estado de conexión entre el conjunto del interruptor maestro de la red múltiplex y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
STOP u OK | STOP: Comunicación detenida OK: Comunicación normal |
- |
Pantalla del tester |
---|
Communication P-Door Motor |
Communication RR-Door Motor |
Communication RL-Door Motor |
Communication Master SW |
OK:
Se visualiza OK para cada elemento de la lista de datos anterior.
NG | ![]() | VAYA A SISTEMA DE COMUNICACIÓN LIN (consulte Cómo proceder con la localización de averías) |
|
2. |
LEA EL VALOR CON EL TECHSTREAM (INTERRUPTOR MAESTRO) |
(a) Entre en los siguientes menús: Body Electrical / Master Switch / Data List.
(b) Consulte la lista de datos siguiendo la pantalla del Techstream.
Body Electrical > Master Switch > Data List
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
---|---|---|---|---|
P Door P/W Auto SW | Señal del interruptor automático del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de subida o bajada automática del elevalunas de la puerta del pasajero delantero se activa |
- |
RR Door P/W Auto SW |
Señal del interruptor automático del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
RL Door P/W Auto SW |
Señal del interruptor automático del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de subida o bajada automática del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
P Door P/W Up SW |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta del pasajero delantero se activa |
- |
RR Door P/W up switch |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
RL Door P/W up switch |
Señal del interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de subida manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
P Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta del pasajero delantero se activa |
- |
RR Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera derecha se activa |
- |
RL Door P/W Down SW |
Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda |
OFF u ON | OFF: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda no se activa ON: el interruptor de bajada manual del elevalunas eléctrico de la puerta trasera izquierda se activa |
- |
Window Lock Switch Status |
Señal del interruptor de bloqueo de ventanillas |
OFF u ON | OFF: Interruptor de bloqueo de ventanillas apagado (no pulsado) ON: Interruptor de bloqueo de ventanillas encendido (pulsado) |
- |
Pantalla del tester |
---|
P Door P/W Auto SW |
RR Door P/W Auto SW |
RL Door P/W Auto SW |
P Door P/W Up SW |
RR Door P/W up switch |
RL Door P/W up switch |
P Door P/W Down SW |
RR Door P/W Down SW |
RL Door P/W Down SW |
Window Lock Switch Status |
OK:
En la pantalla del Techstream, se visualizará ON u OFF según corresponda.
Resultado:
Resultado | Vaya a |
---|---|
NG | A |
OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta del pasajero delantero no funcionan) |
B |
OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta trasera izquierda no funcionan) |
C |
OK (las funciones de subida y bajada remota del elevalunas eléctrico de la puerta trasera derecha no funcionan) |
A |
![]() | SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX |
B |
![]() | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO) Haga clic aquí |
C |
![]() | SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA TRASERA IZQUIERDA O TRASERA DERECHA) Haga clic aquí |
