Componentes
COMPONENTES
ILUSTRACION
*1 | BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1 |
*3 | PARASOL |
*4 | LENTE DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES No. 1 |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO No.1 DE LA LUZ DEL MALETERO

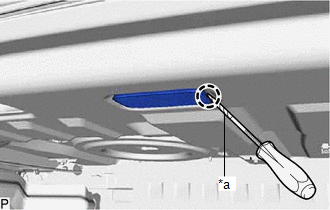

(a) Desenganche la garra con la ayuda de un destornillador con la punta envuelta en cinta protectora. |
|
(b) Desconecte el conector y extraiga el conjunto de la luz del compartimiento de equipajes No. 1.
2. EXTRAIGA LA BOMBILLA DE LA LUZ DEL MALETERO

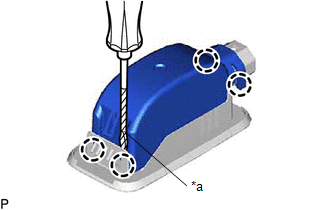

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 4 garras y extraiga la cubierta de la lente de la luz del compartimiento de equipajes No. 1. |
|

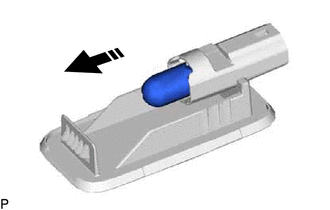

(b) Extraiga la bombilla de la luz del compartimiento de equipajes No. 1 de la lente de la luz del compartimiento de equipajes como se muestra en la ilustracion.
Extraiga en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA LUZ NO. 1 DEL MALETERO

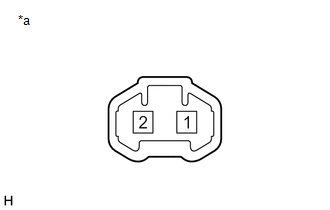

*a | Componente sin mazo de cables conectado (Conjunto No. 1 de la luz del maletero) |
(a) Aplique tension de la bateria al conector y compruebe si se enciende la luz del compartimiento de equipajes.
OK:
Condicion de medicion |
Condicion | Condicion especificada |
---|---|---|
Terminal positivo de la bateria (+) > 1 Terminal negativo de la bateria (-) > 2 |
Siempre | Se enciende la luz del compartimiento de equipajes. |
Si el resultado no es el especificado, sustituya la bombilla o el conjunto de la luz No. 1. del maletero.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

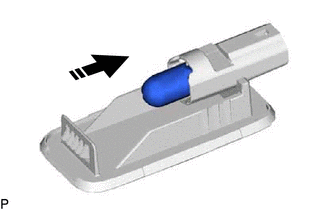

(a) Instale la bombilla de la luz del compartimiento de equipajes No. 1 de la lente de la luz en el compartimiento de equipajes como se muestra en la ilustracion.
Instale en esta direccion |

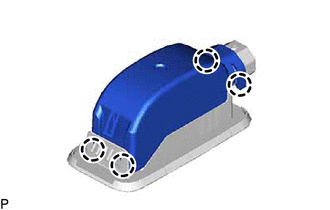

(b) Enganche las 4 garras para instalar la cubierta en la lente de la luz del compartimiento de equipajes No. 1. | |
2. INSTALE EL CONJUNTO NO. 1 DE LA LUZ DEL MALETERO
(a) Conecte el conector.

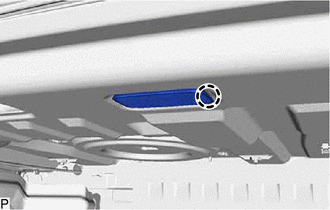

(b) Enganche la garra e instale el conjunto de la luz del maletero N° 1. |
|
