Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

1. COLOQUE EL SUBCONJUNTO DEL EMBRAGUE DEL COJINETE CENTRAL DEL MOTOR DE ARRANQUE

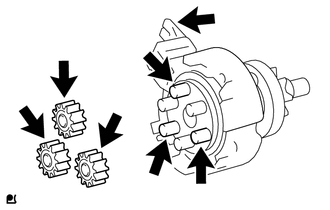

(a) Aplique grasa para altas temperaturas en los 3 engranajes planetarios, los 3 ejes del engranaje planetario y en la palanca del engranaje impulsor.

Grasa para altas temperaturas

OBSERVACION:

Aplique un total de aproximadamente 0.5 g (0.0176 oz.) de grasa para altas temperaturas a los engranajes planetarios y a los ejes de los engranajes planetarios.

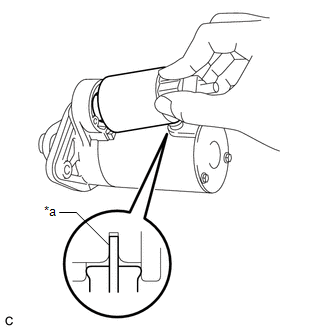

(b) Instale los 3 engranajes planetarios en los ejes de los engranajes planetarios del subconjunto del embrague del cojinete central del motor de arranque.

*a

Eje de engranajes planetarios

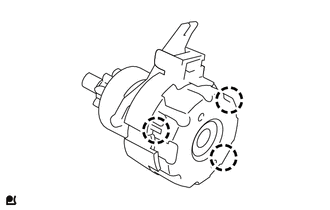

(c) Enganche las 3 garras e instale el amortiguador del motor de arranque en el subconjunto del embrague del cojinete central del motor de arranque.

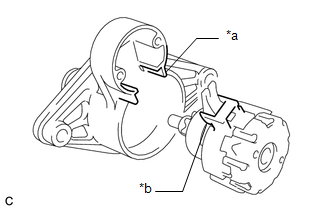

(d) Alinee la muesca del conjunto del alojamiento del motor de arranque con el saliente del subconjunto del embrague del cojinete central del motor de arranque e instale el subconjunto del embrague del cojinete central del motor de arranque.

*a

Muesca

*b

Saliente

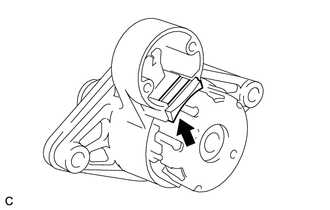

(e) Coloque el sello de goma en el conjunto del alojamiento del motor de arranque.

2. INSTALE EL CONJUNTO DEL PORTAESCOBILLAS DEL MOTOR DE ARRANQUE

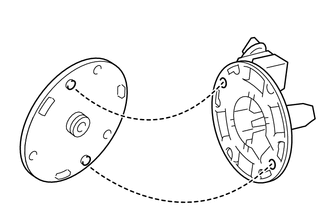

(a) Instale el conjunto del armazon del terminal del conmutador del motor de arranque en el conjunto del portaescobillas del motor de arranque tal como se muestra en la ilustracion.

OBSERVACION:

Si las piezas no estan alineadas de la manera correcta, no se puede colocar el perno pasante.

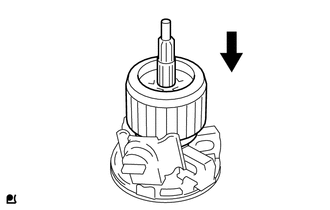

(b) Abra las escobillas del conjunto del portaescobillas del motor de arranque e instale el conjunto del inducido del motor de arranque en el conjunto del portaescobillas.

3. INSTALE EL CONJUNTO DEL INDUCIDO DEL MOTOR DE ARRANQUE

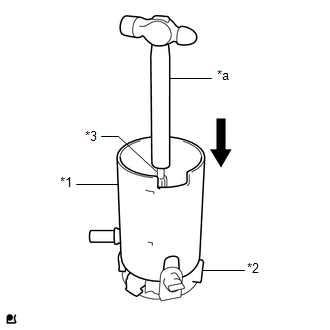

(a) Instale el conjunto de la culata del motor de arranque mientras sujeta el conjunto del inducido del motor de arranque y el conjunto del portaescobillas del motor de arranque con el mango de un martillo.

OBSERVACION:

El campo magnetico del conjunto de la culata del motor de arranque atrae al conjunto del inducido del motor de arranque. Sujete el conjunto del inducido del motor de arranque con el mango de un martillo.

*1

Conjunto de la culata del motor de arranque

*2

Conjunto del portaescobillas del motor de arranque

*3

Conjunto del inducido del motor de arranque

*a

Martillo

4. COLOQUE EL CONJUNTO DE LA CULATA DEL MOTOR DE ARRANQUE

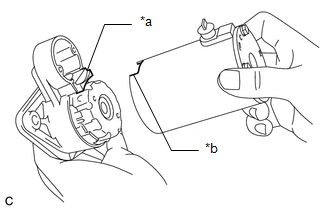

(a) Alinee la muesca de la culata del motor de arranque con el saliente del subconjunto del embrague del cojinete central del motor de arranque.

*a

Saliente

*b

Muesca

(b) Con una llave de cubo de 7 mm, instale el conjunto de la culata del motor de arranque con los 3 pernos pasantes.

Torque:

3.0 N·m {31 kgf·cm, 27 in·lbf}

5. COLOQUE EL CONJUNTO DEL INTERRUPTOR ELECTROMAGNETICO DEL MOTOR DE ARRANQUE

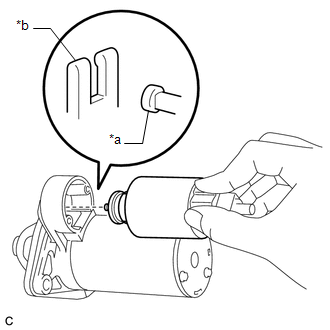

(a) Cuelgue el gancho del conjunto del interruptor electromagnetico del motor de arranque en la palanca de accionamiento del pinon.

*a

Gancho

*b

Palanca de accionamiento del pinon

(b) Empuje hacia abajo la parte trasera del conjunto del interruptor magnetico del motor de arranque y conectelo al terminal C.

AVISO:

  • Conecte firmemente el conjunto del interruptor magnetico del motor de arranque al terminal C.
  • Asegurese de que las piezas no contengan particulas extranas, aceite o grasa.

*a

Terminal C

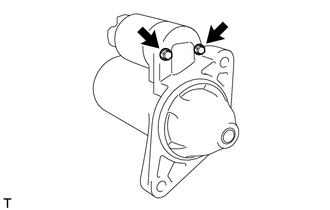

(c) Con una llave de cubo de 7 mm, instale el conjunto del interruptor magnetico del motor de arranque con los 2 pernos.

Torque:

3.0 N·m {31 kgf·cm, 27 in·lbf}
