MONTAJE
PROCEDIMIENTO

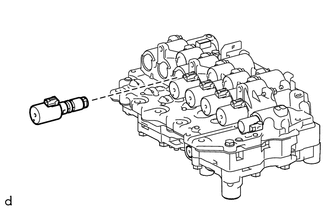

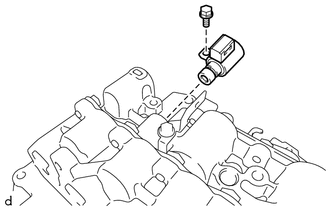

1. COLOQUE LA VÁLVULA SOLENOIDE (SL)
| (a) Recubra la válvula solenoide (SL) con ATF WS genuino de Toyota. |
|
(b) Instale la válvula solenoide (SL) en el conjunto del cuerpo de la válvula de la transmisión con el perno.
Torque:
7.0 N·m {71 kgf·cm, 62 in·lbf}

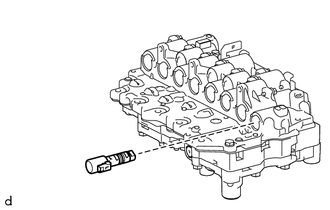

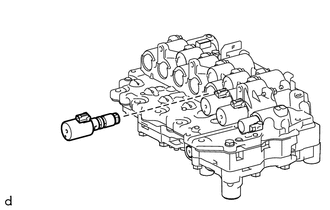

2. COLOQUE LA VÁLVULA SOLENOIDE (SLT)
| (a) Recubra la válvula solenoide (SLT) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|

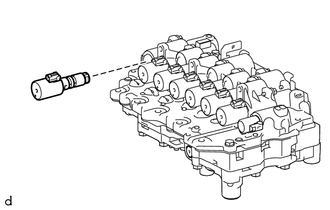

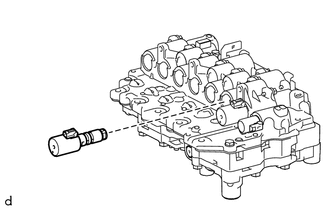

3. COLOQUE LA VÁLVULA SOLENOIDE (SL2)
| (a) Recubra la válvula solenoide (SL2) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|

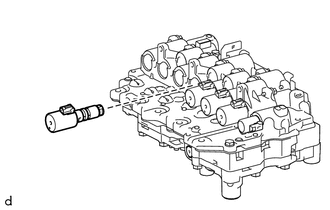

4. COLOQUE LA VÁLVULA SOLENOIDE (SL1)
| (a) Recubra la válvula solenoide (SL1) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|

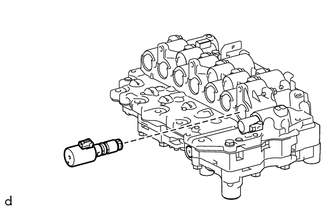

5. COLOQUE LA VÁLVULA SOLENOIDE (SL3)
| (a) Recubra la válvula solenoide (SL3) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|

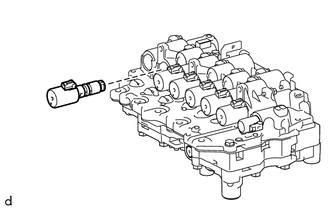

6. COLOQUE LA VÁLVULA SOLENOIDE (SL4)
| (a) Recubra la válvula solenoide (SL4) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|
7. COLOQUE LA VÁLVULA SOLENOIDE (SL6)
| (a) Recubra la válvula solenoide (SL6) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|
8. COLOQUE LA VÁLVULA SOLENOIDE (SL5)
| (a) Recubra la válvula solenoide (SL5) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|
9. COLOQUE VÁLVULA SOLENOIDE (SLU)
| (a) Recubra la válvula solenoide (SLU) con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|

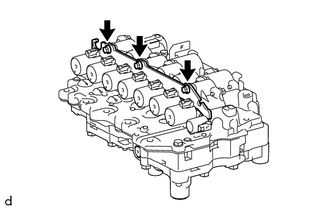

10. COLOQUE LA PLACA DE SUJECIÓN DEL SOLENOIDE
| (a) Coloque la placa de sujeción del solenoide en el conjunto del cuerpo de la válvula de la transmisión con los 3 pernos. Torque: 7.0 N·m {71 kgf·cm, 62 in·lbf} |
|

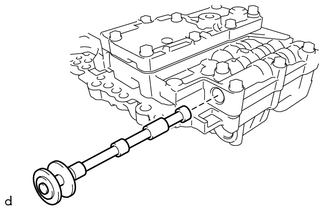

11. INSTALE LA VÁLVULA MANUAL
| (a) Recubra la válvula manual con ATF WS genuino de Toyota e instálela en el conjunto del cuerpo de la válvula de la transmisión. |
|
