Componentes
COMPONENTES

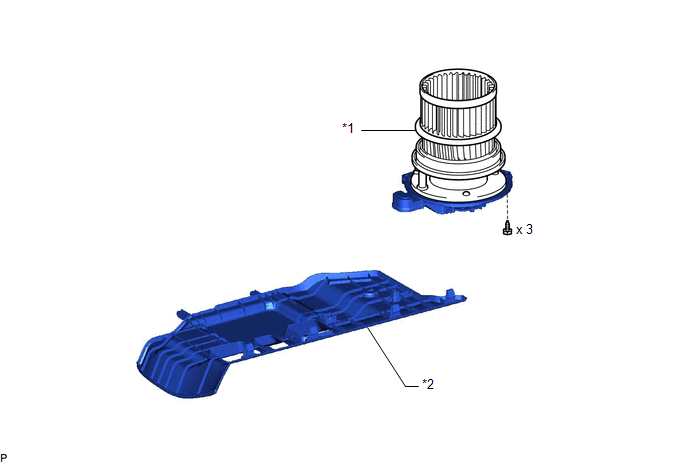

ILUSTRACION
|
*1 | SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR |
*2 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2 |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aqui
.gif)
2. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

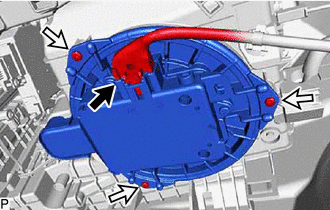

| (a) Desconecte el conector. |
|
(b) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador.
AVISO:
Sustituya el motor del soplador por el subconjunto del ventilador si se ha caido o ha recibido un fuerte impacto.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR
(a) Instale el subconjunto del motor del soplador con ventilador usando los 3 tornillos.
AVISO:
Sustituya el motor del soplador por el subconjunto del ventilador si se ha caido o ha recibido un fuerte impacto.
(b) Conecte el conector.
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aqui .gif)
