Manual de réparation,
Componentes
COMPONENTES
ILUSTRACION
|

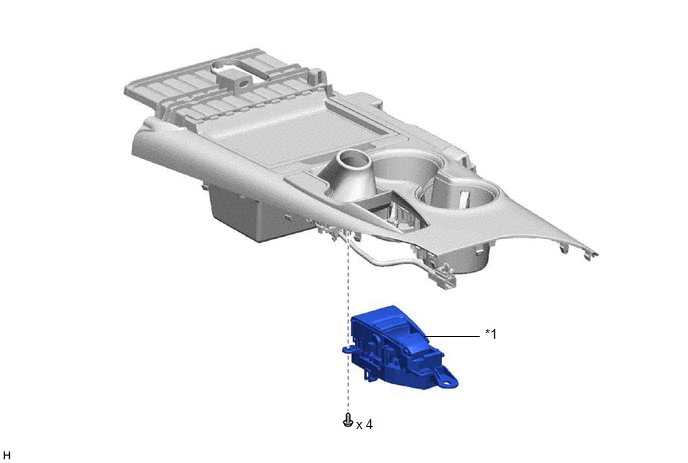

*1 | CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO) |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)
Haga clic aqui .gif)
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)
|

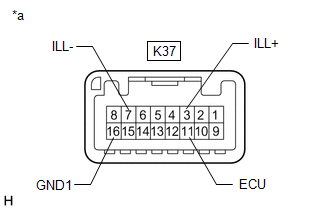

*a | Componente sin mazo de cables conectado (conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico)) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion del interruptor |
Condicion especificada |
|---|---|---|
|
K37-11 (ECU) - K37-16 (GND1) |
Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) desconectado (el interruptor no esta pulsado) | 100 k? o superior |
|
K37-11 (ECU) - K37-16 (GND1) |
Conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) conectado (el interruptor esta pulsado) | Inferior a 10 ? |
(b) Compruebe que el interruptor se enciende.
(1) Aplique tension de la bateria al conjunto del interruptor ECO (conjunto del interruptor del freno de estacionamiento electrico) y compruebe que el interruptor se enciende.
OK:
|
Conexion del tester | Condicion especificada |
|---|---|
| Terminal positivo de la bateria (+) > 3 (ILL+) Terminal negativo (-) de la bateria > 7 (ILL-) |
Se enciende |
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR ECO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELECTRICO)
Haga clic aqui .gif)
