Componentes
COMPONENTES
ILUSTRACIÓN
|

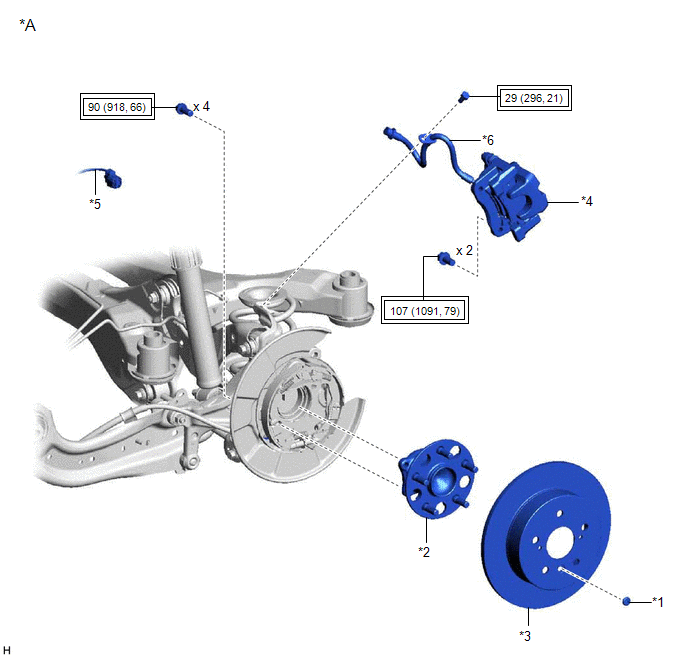

*A | Sin sistema del freno de estacionamiento eléctrico |
- | - |
|
*1 | TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
*2 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
|
*3 | DISCO TRASERO |
*4 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
|
*5 | CABLE DEL SENSOR DE CONTROL DE DERRAPE |
*6 | MANGUERA FLEXIBLE TRASERA |
.png) |
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

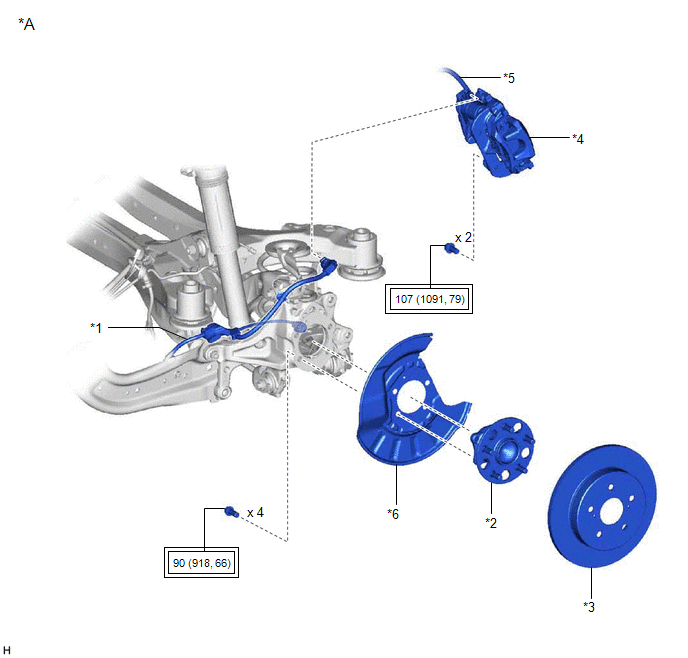

ILUSTRACIÓN
|
*A | Con sistema del freno de estacionamiento eléctrico |
- | - |
|
*1 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
*2 | CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO |
|
*3 | DISCO TRASERO |
*4 | CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO |
|
*5 | MANGUERA FLEXIBLE TRASERA |
*6 | SUBCONJUNTO DE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO TRASERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE CUBO Y COJINETE DEL EJE TRASERO
Sin sistema del freno de estacionamiento eléctrico: haga clic aquí
.gif)
Con sistema del freno de estacionamiento eléctrico: Haga clic aquí
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL CUBO Y DEL COJINETE DEL EJE TRASERO
Sin sistema del freno de estacionamiento eléctrico: haga clic aquí
.gif)
Con sistema del freno de estacionamiento eléctrico: Haga clic aquí
InstalaciÓn
