Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.
• El rotor del sensor de velocidad delantero es un componente del subconjunto del cubo del eje delantero. Si el sensor del rotor de velocidad delantero no funciona correctamente, sustituya el subconjunto del cubo del eje delantero.

PROCEDIMIENTO

1. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

(a) Instale el sensor de velocidad delantero en el pivote de la dirección con el perno.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

• Mantenga la punta del sensor de velocidad delantero y el orificio de instalación libres de partículas extrañas.
• Inserte firmemente el cuerpo del sensor de velocidad delantero en el pivote de la dirección antes de apretar el perno.
• Tras instalar el sensor de velocidad delantero en el pivote de la dirección, asegúrese de que no hay espacio libre entre el sensor y el pivote de la dirección. Asegúrese también de que no haya objetos extraños atascados entre las piezas.
• No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(b) Enganche la abrazadera para instalar la abrazadera del sensor.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

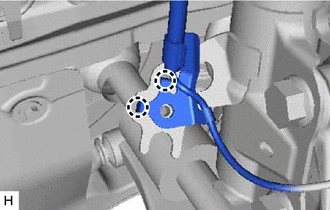

(c) Enganche las 2 garras para instalar la abrazadera del sensor. AVISO: No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

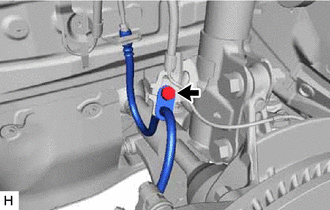

(d) Instale la manguera flexible delantera con el perno. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf}

(e) Coloque la abrazadera del sensor con el perno.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(f) Enganche la abrazadera.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(g) Conecte el conector del sensor de velocidad delantero.

(h) Coloque el revestimiento de la aleta delantera en la posición original.

2. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Enganche las 2 garras para instalar el revestimiento de la aleta delantera.

(b) Coloque el tornillo y los 6 clips.

3. INSTALE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

4. COLOQUE LA RUEDA DELANTERA

Haga clic aquí

5. INSPECCIONE LA SEÑAL DEL SENSOR DE VELOCIDAD

Sin sistema del freno de estacionamiento eléctrico: haga clic aquí

Con sistema del freno de estacionamiento eléctrico: Haga clic aquí
