DESCRIPCIÓN

El circuito del sensor de colisión lateral izquierdo (bus 2) está compuesto por el conjunto del sensor del airbag y el sensor del airbag lateral izquierdo No. 1.

El sensor del airbag lateral izquierdo No. 1 detecta los impactos en el vehículo y envía señales al conjunto del sensor del airbag para determinar si el airbag y el pretensor deben activarse.

Estos DTC se almacenan cuando se detecta una avería en el circuito izquierdo del sensor de colisión lateral (bus 2).

DTC No.

Detection Item

Condición de detección de DTC

Área Afectada

Warning Indicate

Test Mode / Check Mode

B163B

Pérdida de la comunicación del conjunto del sensor del airbag lateral derecho No. 2

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral izquierdo (bus 2).
  • Avería en el sensor del airbag lateral izquierdo No. 1
  • Avería en el conjunto del sensor del airbag
  • Cable del suelo
  • Sensor del airbag lateral izquierdo No. 1
  • Conjunto del sensor del airbag

Se enciende

No se aplica a al modo de prueba/comprobación.

B163C

Error de inicialización del conjunto del sensor del airbag lateral izquierdo No. 2

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral izquierdo (bus 2).
  • Avería en el sensor del airbag lateral izquierdo No. 1
  • Avería en el conjunto del sensor del airbag
  • Cable del suelo
  • Sensor del airbag lateral izquierdo No. 1
  • Conjunto del sensor del airbag

Se enciende

No se aplica al modo de prueba/comprobación.

B1699

Inicialización incompleta del bus izquierdo del sensor del satélite lateral n.º 2

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito abierto en el circuito del sensor de colisión lateral izquierdo (bus 2).
  • Avería en el sensor del airbag lateral izquierdo No. 1
  • Avería en el conjunto del sensor del airbag
  • Cable del suelo
  • Sensor del airbag lateral izquierdo No. 1
  • Conjunto del sensor del airbag

Se enciende

No se aplica a al modo de prueba/comprobación.

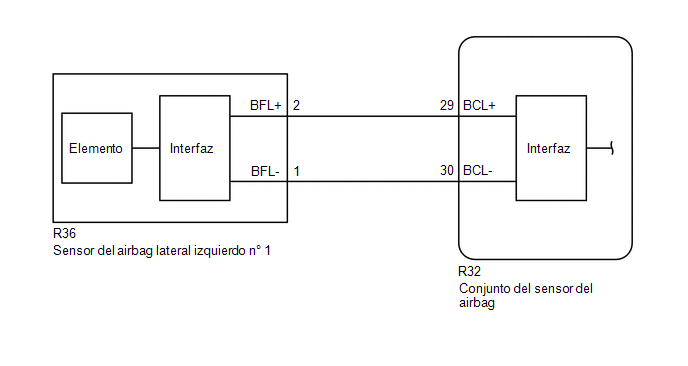

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LA CONEXIÓN DE LOS CONECTORES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al sensor del airbag lateral izquierdo No. 1.

OK:

Los conectores están conectados correctamente.

NG

CONECTE LOS CONECTORES DE MANERA CORRECTA

OK

2.

INSPECCIONE LOS CONECTORES

(a) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag lateral izquierdo No. 1.

(b) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

NG

SUSTITUYA EL CABLE DEL SUELO

OK

3.

INSPECCIONE EL CABLE DEL PISO

(a) Conecte el cable al terminal negativo (-) de la batería.

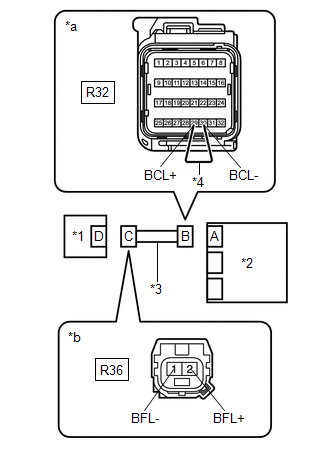

*1

Sensor del airbag lateral izquierdo No. 1

*2

Conjunto del sensor del airbag

*3

Cable del suelo

*4

Cable de servicio

*a

Vista delantera del conector del mazo de cables

(A Airbag Sensor Assembly)

*b

Vista delantera del conector del mazo de cables

(al sensor del airbag lateral izquierdo No. 1)

(b) Coloque el interruptor de encendido en ON.

(c) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

R36-2 (BFL+) - Masa de la carrocería

Interruptor de encendido en ON

Por debajo de 1 V

R36-1 (BFL-) - Masa de la carrocería

Interruptor de encendido en ON

Inferior a 1 V

(d) Coloque el interruptor de encendido en posición OFF.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(f) Utilice un cable de servicio para conectar los terminales 29 (BCL+) y 30 (BCL-) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(g) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

R36-2 (BFL+) - R36-1 (BFL-)

Siempre

Inferior a 1 Ω

(h) Desconecte el cable de servicio del conector B.

(i) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

R36-2 (BFL+) - R36-1 (BFL-)

Siempre

1 MΩ o superior

R36-2 (BFL+) - Masa de la carrocería

Siempre

1 MΩ o superior

R36-1 (BFL-) - Masa de la carrocería

Siempre

1 MΩ o superior

NG

SUSTITUYA EL CABLE DEL SUELO

OK

4.

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1

(a) Conecte el conector al conjunto del sensor del airbag.

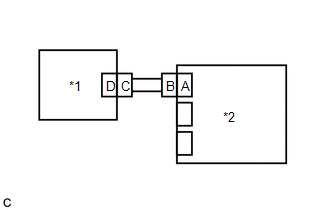

*1

Sensor del airbag lateral derecho No. 1

*2

Conjunto del sensor del airbag

(b) Intercambie el sensor del airbag lateral derecho No. 1 con el izquierdo y conecte los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(e) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(f) Coloque el interruptor de encendido en posición OFF.

(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(h) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan otros códigos diferentes a los B162B, B162C, B163B, B163C, B1694 y B1699, pero no estarán relacionados con esta inspección.

Resultado:

Resultado

Vaya a

Se emite el DTC B163B, B163C o B1699.

A

Se emite el DTC B162B, B162C o B1694.

B

No se emiten los DTC B162B, B162C, B163B, B163C, B1694 y B1699.

C

(i) Coloque el interruptor de encendido en posición OFF.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Vuelva a colocar los sensores de los airbags laterales derecho e izquierdo No. 1 en la posición original y conecte los conectores.

A

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí

B

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL IZQUIERDO NO. 1

Haga clic aquí

C

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí.
