DESCRIPCIÓN

El circuito del sensor de colisión lateral izquierdo (bus 2) está compuesto por el conjunto del sensor del airbag y el sensor del airbag lateral izquierdo No. 1.

El sensor del airbag lateral izquierdo No. 1 detecta los impactos en el vehículo y envía señales al conjunto del sensor del airbag para determinar si el airbag y el pretensor deben activarse.

Se almacena el DTC B163A cuando se detecta una avería en el sensor del airbag lateral izquierdo No. 1.

No. de DTC

Detection Item

Condición de detección de DTC

Área Afectada

Warning Indicate

Test Mode / Check Mode

B163A

Conjunto del sensor del airbag lateral izquierdo No. 2
  • Avería en el sensor del airbag lateral izquierdo No. 1
  • Avería en el conjunto del sensor del airbag
  • Sensor del airbag lateral izquierdo No. 1
  • Conjunto del sensor del airbag

Se enciende

No se aplica a al modo de prueba/comprobación.

DIAGRAMA DE CONEXIONES

Haga clic aquí.

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1

(a) Coloque el interruptor de encendido en posición OFF.

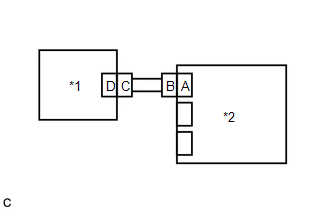

*1

Sensor del airbag lateral derecho No. 1

*2

Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Intercambie el sensor del airbag lateral derecho No. 1 con el izquierdo y conecte los conectores.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(f) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(g) Coloque el interruptor de encendido en posición OFF.

(h) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(i) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Es posible que se emitan códigos distintos de los DTC B162A y B163A en este momento, pero no están relacionados con esta inspección.

Resultado:

Resultado

Vaya a

Se emite el DTC B163A.

A

Se emite el DTC B162A.

B

No se emiten los DTC B162A y B163A.

C

(j) Coloque el interruptor de encendido en posición OFF.

(k) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(l) Vuelva a colocar los sensores de los airbags laterales derecho e izquierdo No. 1 en la posición original y conecte los conectores.

A

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí

B

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL IZQUIERDO NO. 1

Haga clic aquí

C

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN

Haga clic aquí.
