SISTEMA DE DIAGNOSTICO
MODO DE DIAGNOSTICO DEL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO
(a) En el modo de diagnostico del sistema de supervision de asistencia al estacionamiento se pueden comprobar las senales que recibe el conjunto del receptor de radio y pantalla, y el sistema de supervision de asistencia al estacionamiento se puede calibrar, ajustar y comprobar con la pantalla multiple.
AVISO:
Segun las piezas que se sustituyan o las operaciones que se realicen durante la inspeccion o el mantenimiento del vehiculo, puede ser necesario realizar la calibracion de otros sistemas, asi como del sistema de supervision de asistencia al estacionamiento.
Haga clic aqui
OBSERVACION:
Los elementos que se muestran pueden ser diferentes segun las especificaciones del vehiculo

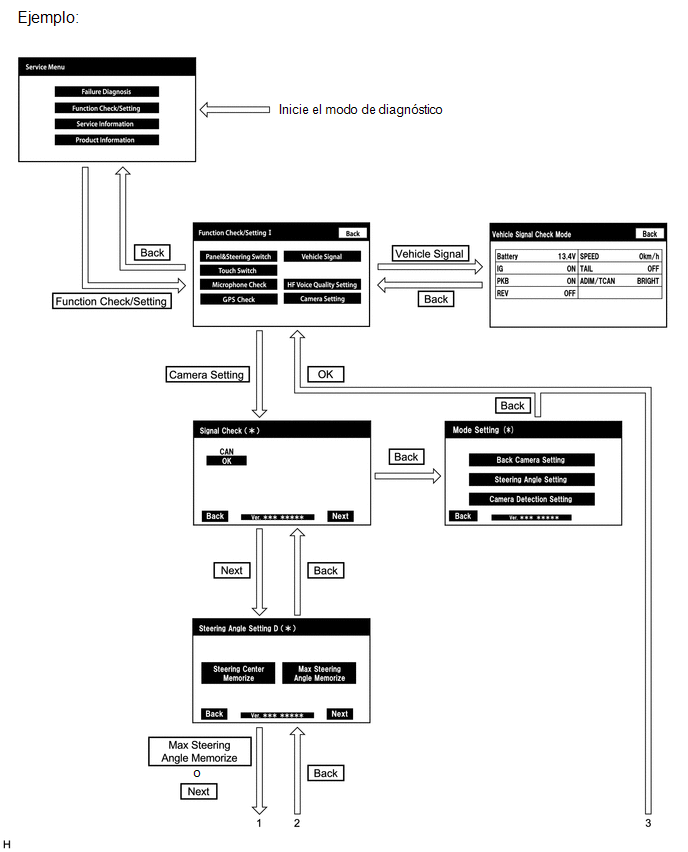

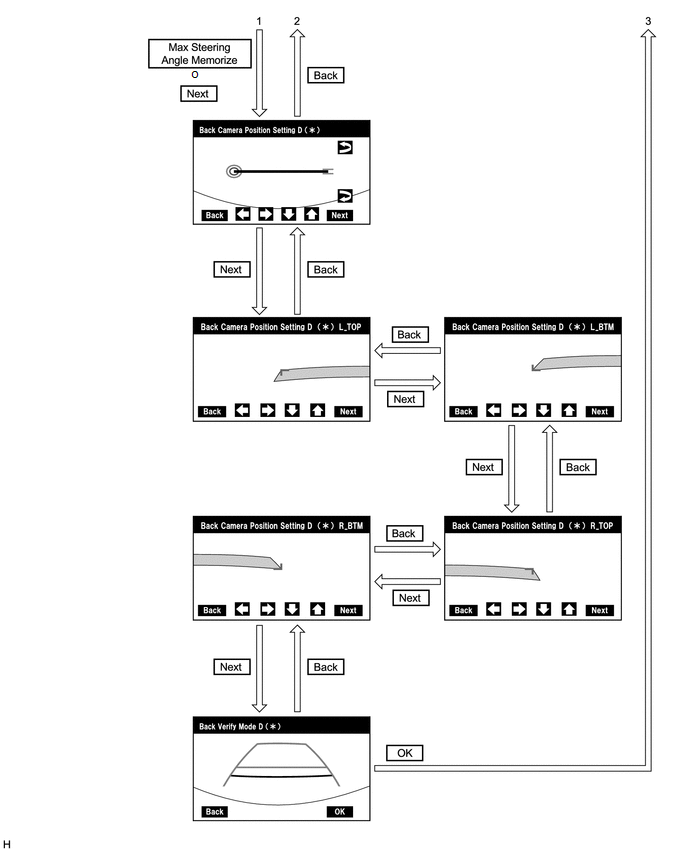

TRANSICION A LA PANTALLA DE DIAGNOSTICO (DURANTE LA INICIALIZACION DEL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO)

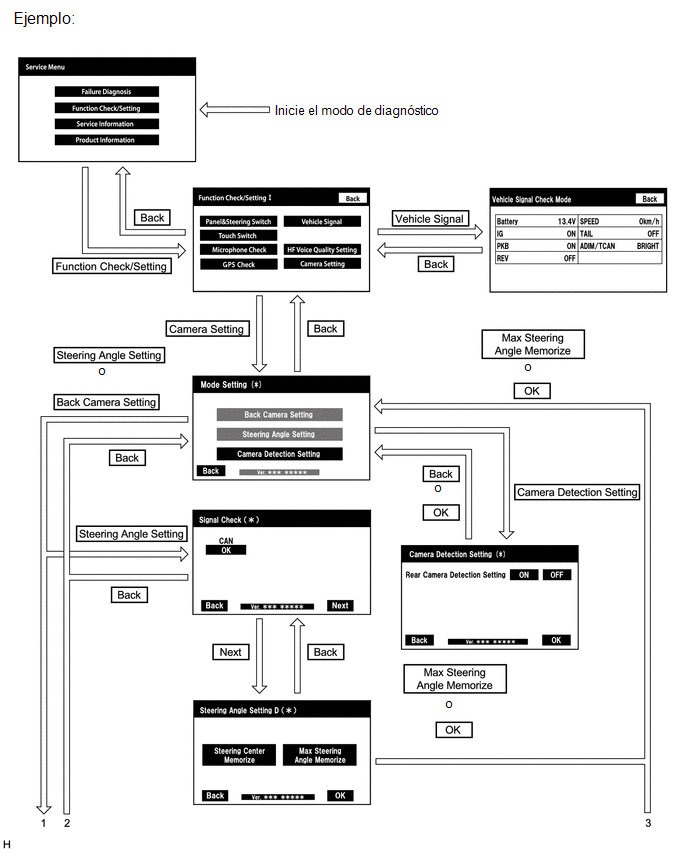

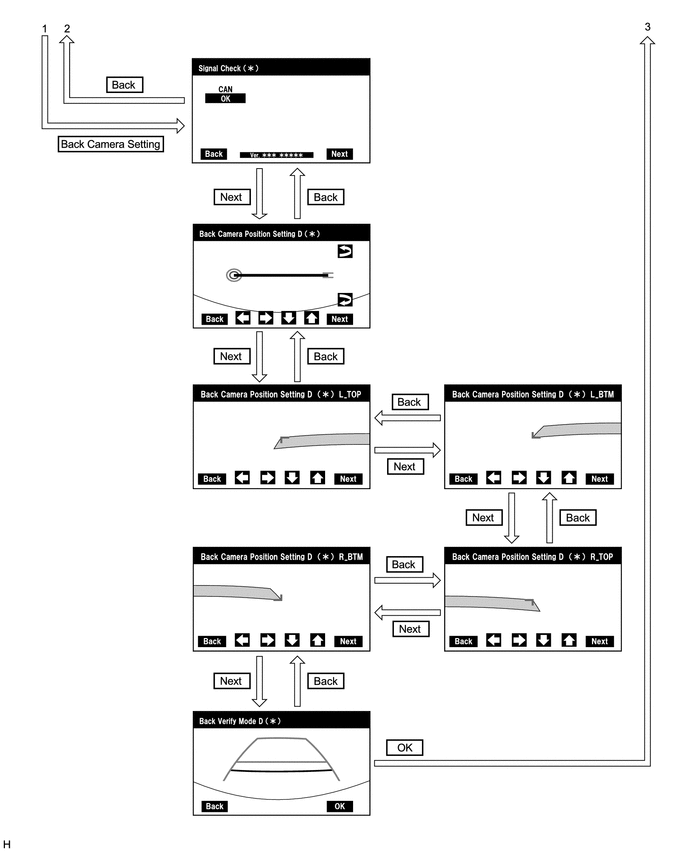

TRANSICION A LA PANTALLA DE DIAGNOSTICO (DESPUES DE LA INICIALIZACION DEL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO)
COMPROBACION DE LA SENAL DEL VEHICULO
OBSERVACION:
Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.
(a) Inicie el modo de diagnostico.

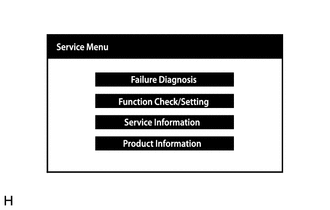

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting l".

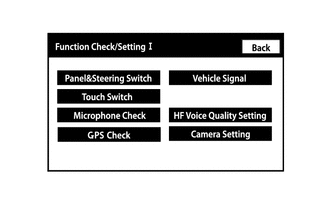

(c) Seleccione "Vehicle Signal" en la pantalla "Function Check/Setting I".
(d) Modo de comprobacion de la senal del vehiculo

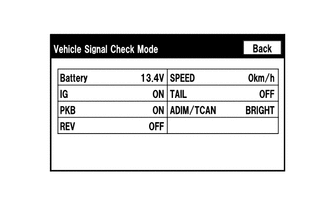

(1) Cuando se muestre la pantalla "Vehicle Signal Check Mode", compruebe el elemento mostrado correspondiente a "REV".
OBSERVACION:
(e) Finalizacion del modo de diagnostico
OBSERVACION:
Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.
COMPROBACION DE LA SENAL (SENALES DE ENTRADA DEL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO)
(a) Inicie el modo de diagnostico.
(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting l".
(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".
OBSERVACION:
Despues de seleccionar "Camera Setting", las transiciones de pantalla varian dependiendo de si se realizo la inicializacion del sistema de supervision de asistencia al estacionamiento despues de sustituir el conjunto de la camara de television trasera.
Inicializacion del sistema de supervision de asistencia al estacionamiento | Transicion de la pantalla |
---|---|
No realizada |
Pantalla Signal Check |
Realizada | Pantalla Mode Setting |
(3) Cuando la pantalla cambia a "Mode Setting", seleccione "Back Camera Setting" para visualizar la pantalla "Signal Check".
OBSERVACION:
Para seleccionar un elemento que aparece en gris, seleccione y mantenga seleccionado el elemento durante al menos 2 segundos.

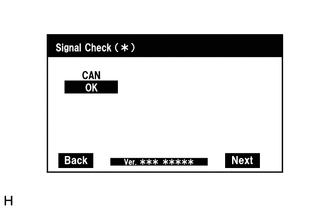

(b) Comprobacion de la senal
(1) En la pantalla "Signal Check", es posible inspeccionar el estado de las senales y comprobar los ajustes.
Elemento | Detalle de la inspeccion | Nota |
---|---|---|
CAN | Entrada de la senal de comunicacion CAN | Cuando se visualiza "CHK" (rojo), al seleccionar "Next" no pasa a la pantalla siguiente. |
OBSERVACION:
(c) Inspeccion de CAN
OBSERVACION:
Si se visualiza "CHK" (rojo) para "CAN", compruebe los DTC y realice la localizacion de averias en funcion de los DTC emitidos.
Haga clic aqui
(d) Finalizacion del modo de diagnostico
AJUSTE DE LA CAMARA DE DETECCION
OBSERVACION:
Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.
(a) Inicie el modo de diagnostico.
(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting l".
(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".
(b) Ajuste de la camara de deteccion

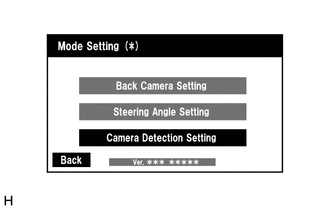

(1) Seleccione "Camera Detection Setting" en la pantalla "Mode Setting".

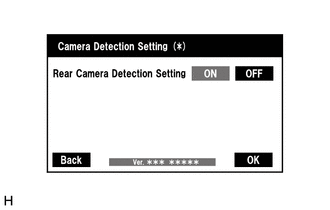

(2) Seleccione ON u OFF en la pantalla "Camera Detection Setting", segun sea necesario.
OBSERVACION:
Despues de seleccionar ON u OFF, regrese a la pantalla "Mode Setting" seleccionado "OK" o "Back".
(c) Finalizacion del modo de diagnostico
HISTORIAL DE ERRORES DE SINCRONIA DE LA CAMARA
OBSERVACION:
Esta funcion se utiliza para comprobar el dia y la hora en que se produjo el error de sincronia de la camara.
(a) Compruebe el historial de errores de sincronia de la camara.
(1) Conecte el Techstream al DLC3.
(2) Active el interruptor del motor (IG).
(3) Encienda el Techstream.
(4) Ingrese a los siguientes menus: Body Electrical / Navigation System / Utility / Camera Synchronous Error History.
Body Electrical > Navigation System > Utility
Pantalla del tester |
---|
Camera Synchronous Error History |
(5) Cuando se almacene un elemento en el historial de errores de sincronia de la camara, registrelo antes de reparar el conjunto del receptor de radio y pantalla y el conjunto de la camara de television trasera.
OBSERVACION:
El historial de errores de sincronia de la camara puede almacenar hasta 5 elementos de datos de historial. Si ocurre un nuevo error de sincronia de la camara cuando ya se han almacenado 5 elementos de datos, se borrara el dato mas antiguo y se almacenara el dato nuevo.
(b) Borre el historial de errores de sincronia de la camara.
(1) Cuando se borren los DTC con una de las siguientes operaciones, el historial de errores de sincronia de la camara tambien se borrara.
COMPROBACION DE LA CONEXION DEL DISPOSITIVO DE VIDEO
CALIBRACION CUANDO SE REALIZA EL MANTENIMIENTO DEL VEHICULO
AVISO:
Segun las piezas que se sustituyan o las operaciones que se realicen durante la inspeccion o el mantenimiento del vehiculo, puede que sea necesario realizar la calibracion de otros sistemas, asi como la del sistema de supervision de asistencia al estacionamiento.
Haga clic aqui
