SISTEMA DE DIAGNOSTICO

SISTEMA DE DIAGNOSTICO DE LA SUPERVISION DE VISTA PANORAMICA

(a) Para el diagnostico del sistema de supervision de vista panoramica, las senales recibidas por el controlador de la camara de television se pueden comprobar y el sistema de supervision de vista panoramica se puede calibrar, ajustar y comprobar con el conjunto del receptor de radio y pantalla.

AVISO:

Segun las piezas que se hayan sustituido o las operaciones que se hayan realizado durante la inspeccion o el mantenimiento del vehiculo, puede ser necesario realizar la calibracion de otros sistemas, asi como la del sistema de supervision de vista panoramica.

Haga clic aqui

OBSERVACION:

Las pantallas que se muestran pueden ser diferentes segun las especificaciones del vehiculo.

TRANSICION DE LA PANTALLA DE DIAGNOSTICO (REGULACION DE VISTA)

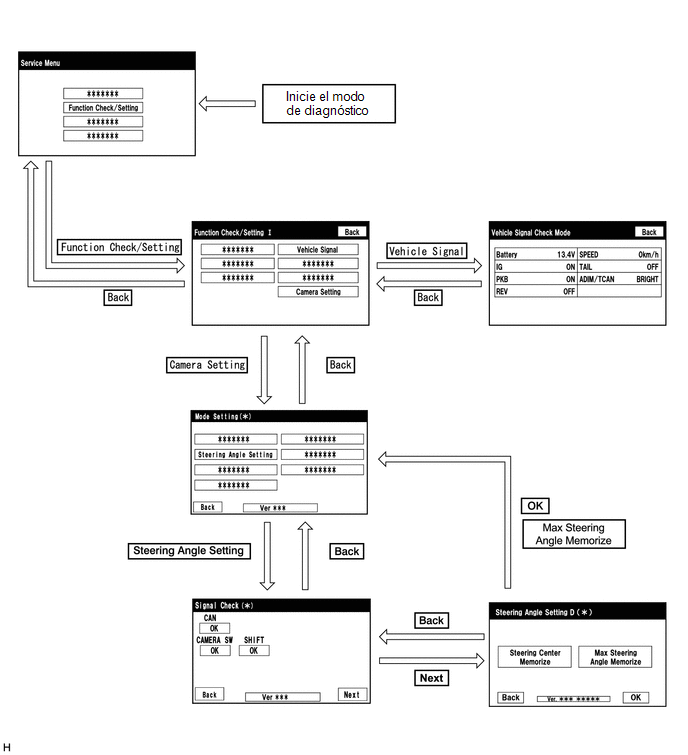

TRANSICION DE LA PANTALLA DE DIAGNOSTICO (AJUSTE DEL ANGULO DE LA DIRECCION)

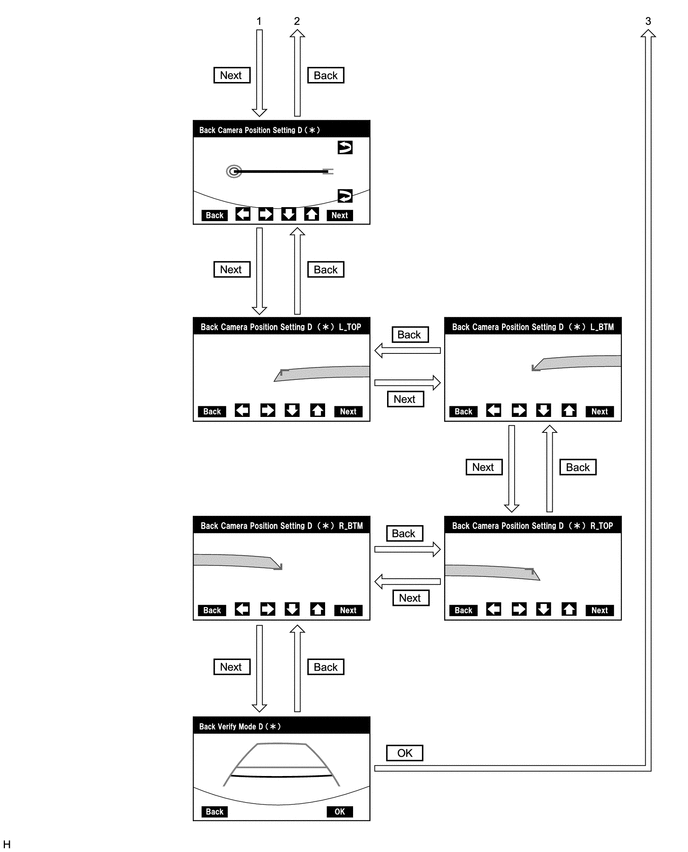

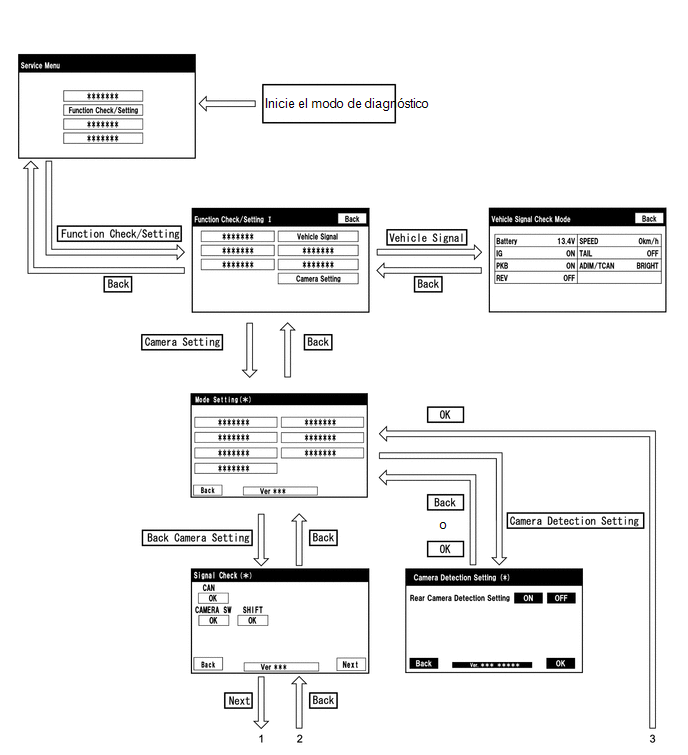

TRANSICION DE LA PANTALLA DE DIAGNOSTICO (AJUSTE DE LA CAMARA TRASERA)

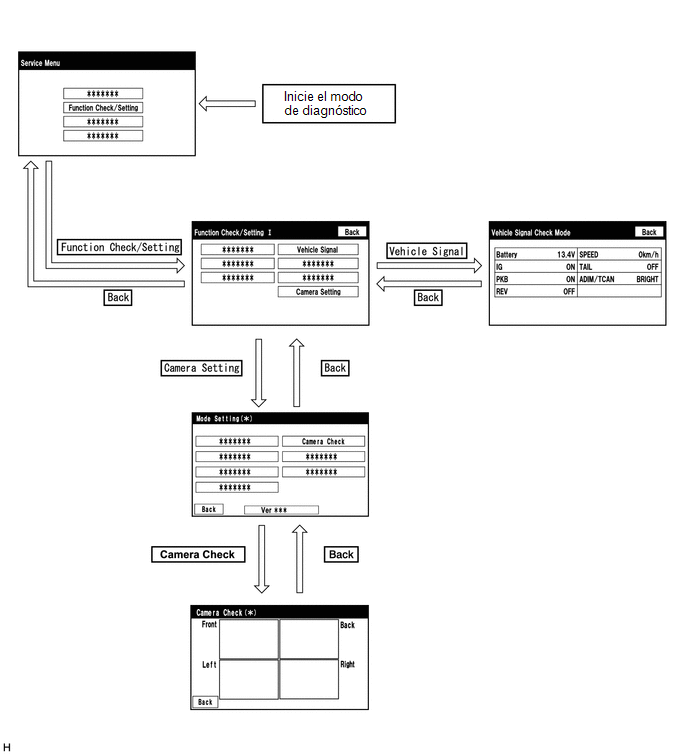

TRANSICION DE LA PANTALLA DE DIAGNOSTICO (COMPROBACION DE LA CAMARA)

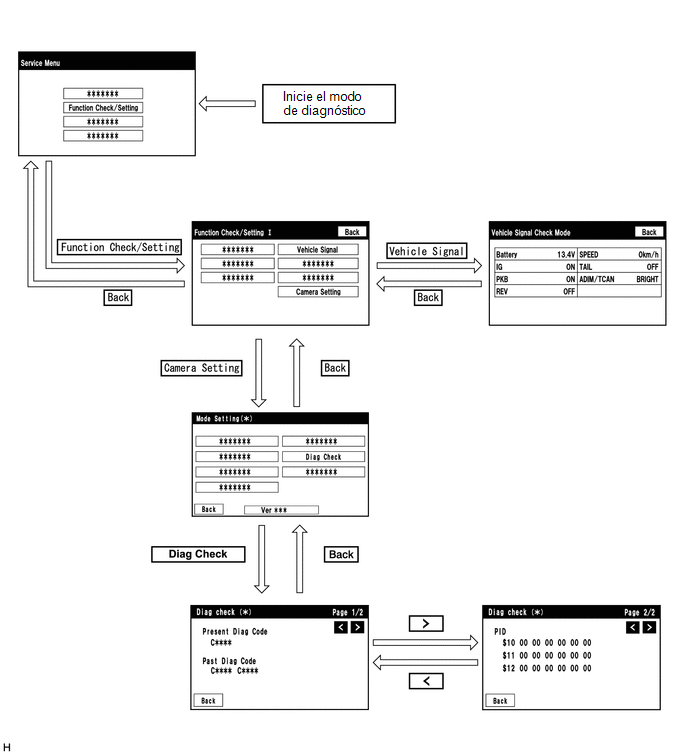

TRANSICION DE LA PANTALLA DE DIAGNOSTICO (COMPROBACION DE DIAGNOSTICO)

MODO DE DIAGNOSTICO

(a) Modo de diagnostico

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(b) Diagnostico de fallos

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(c) Comprobacion del sistema (compruebe con la pantalla del modo de comprobacion del sistema)

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(d) Finalizacion del modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

Diag Check

(a) Inicie el modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

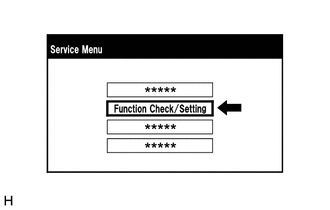

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

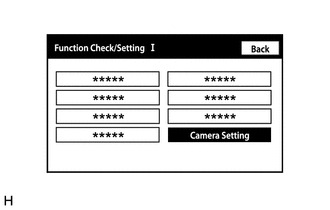

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

AVISO:

Si la pantalla de seleccion de "Camera Setting" no se visualiza, desactive interruptor de encendido y entre en la pantalla de diagnostico tras colocar el interruptor de encendido en posicion ON de nuevo.

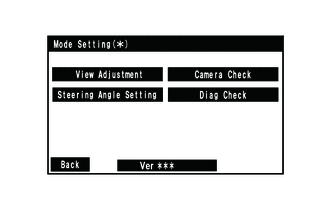

(3) Seleccione "Diag Check" en la pantalla Mode Setting (*) para visualizar la pantalla Diag Check (*).

OBSERVACION:

Para seleccionar un elemento no seleccionado, seleccione y mantenga seleccionado el elemento durante un minimo de 2 segundos.

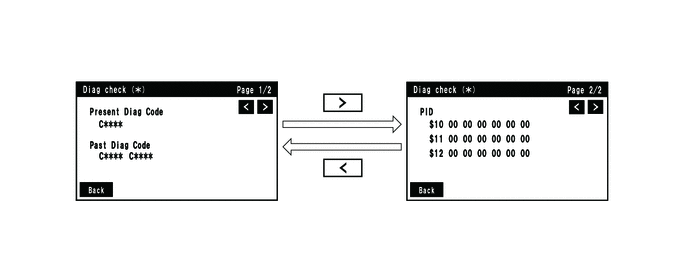

(b) Compruebe el diagnostico.

(1) En la pantalla Diag Check (*), se emiten los DTC cuando el controlador de la camara de television detecta que se puede comprobar una averia.

Nombre de la indicacion

Elemento de medicion

Nota

Codigo de diagnostico actual

DTC actual

DTC emitidos cuando el controlador de la camara de television detecta que se puede comprobar una averia.

Codigo de diagnostico anterior

DTC anterior

PID

Tabla de PID

Valores basados en la informacion mostrada en la lista de datos

(c) Finalizacion del modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

COMPROBACION DE LA SENAL (SENAL DE ENTRADA DEL CONTROLADOR DE LA CAMARA DE TELEVISION)

(a) Inicie el modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting I".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

AVISO:

Si la pantalla de seleccion de "Camera Setting" no se visualiza, coloque el interruptor de encendido en la posicion OFF y entre en la pantalla de diagnostico tras colocar el interruptor de encendido en la posicion ON de nuevo.

OBSERVACION:

Despues de seleccionar "Camera Setting", las transiciones de pantalla varian dependiendo de si se realizo la inicializacion del controlador de la camara de television despues de sustituir el controlador de la camara de television.

Inicializacion del controlador de la camara de television

Transicion de la pantalla

No realizada

Pantalla "Signal Check"

Realizada

Pantalla "Mode Setting"

(3) Cuando la pantalla cambia a "Mode Setting", seleccione "View Adjustment" para mostrar la pantalla "Signal Check".

OBSERVACION:

Para seleccionar un elemento no seleccionado, seleccione y mantenga seleccionado el elemento durante un minimo de 2 segundos.

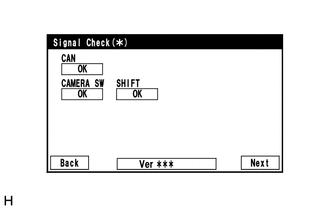

(b) Comprobacion de la senal

(1) En la pantalla "Signal Check", es posible inspeccionar el estado de las senales enviadas al controlador de la camara de television y comprobar los ajustes.

Elemento

Detalle de la inspeccion

Nota

CAN

Entrada de la senal de velocidad

Cuando se visualiza "CHK" (rojo), al seleccionar "Next" no pasa a la pantalla siguiente.

SOFTWARE DE LA CAMARA

Entrada de la senal del interruptor de supervision de vista panoramica

CAMBIO

Senal de entrada de la palanca de cambios en la posicion R

OBSERVACION:

(c) Inspeccion de CAN

(1) Asegurese de que se visualice "OK" (azul) para "CAN" y seleccione "OK".

OBSERVACION:

Si se visualiza "CHK" (rojo) para "CAM CAN", compruebe los DTC y realice la localizacion de averias en funcion de los DTC emitidos.

Haga clic aqui

(d) Inspeccion correspondiente a CAMERA SW

(1) Asegurese de que se visualice "OK" (azul) para "CAMERA SW" y seleccione "OK".

OBSERVACION:

Si "CHK" (rojo) permanece en pantalla o el resultado de la inspeccion correspondiente a "CAMERA SW" no es normal, realice la localizacion de averias segun la tabla de sintomas de problemas (se visualizan mensajes "CHK " en la pantalla "Signal Check").

Haga clic aqui

(e) Inspeccion correspondiente a SHIFT

(1) Asegurese de que se visualice "OK" (azul) para "SHIFT" y seleccione "OK".

OBSERVACION:

Si se visualiza "CHK" (rojo) para "SHIFT", compruebe si se emiten DTC y realice la localizacion de averias en funcion de los DTC emitidos.

Haga clic aqui

(f) Finalizacion del modo de diagnostico.

Haga clic aqui

COMPROBACION DE LA CAMARA

OBSERVACION:

(a) Inicie el modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(1) Seleccione "Function Check/Setting" en la pantalla Service Menu para visualizar la pantalla Function Check/Setting l.

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

AVISO:

Si la pantalla de seleccion de "Camera Setting" no se visualiza, coloque el interruptor de encendido en la posicion OFF y entre en la pantalla de diagnostico tras colocar el interruptor de encendido en la posicion ON de nuevo.

OBSERVACION:

Despues de seleccionar "Camera Setting", las transiciones de pantalla varian dependiendo de si se realizo la inicializacion del controlador de la camara de television despues de sustituir el controlador de la camara de television.

Inicializacion del controlador de la camara de television

Transicion de la pantalla

No realizada

Pantalla Signal Check (*)

Realizada

Pantalla Mode Setting (*)

(3) Cuando la pantalla cambia a la pantalla "Mode Setting (*)", seleccione "Camera Check" para visualizar la pantalla "Camera Check" (*).

(b) Comprobar imagenes de la camara.

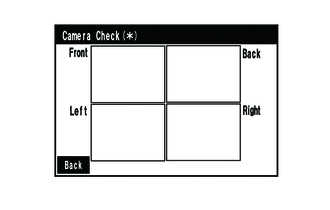

(1) En la pantalla Camera Check(*), las imagenes que se envian al controlador de la camara de television desde las 4 camaras se visualizan en la pantalla y se pueden comprobar las imagenes de la camara.

Nombre de la indicacion

Elemento de medicion

Nombre de la indicacion

Elemento de medicion

Parte delantera

Conjunto de la camara de television delantera

Atras

Conjunto de la camara de television trasera

Izquierda

Conjunto de la camara de television lateral izquierda

Derecha

Conjunto de la camara de television lateral derecha

(c) Finalizacion del modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

AJUSTE DE DETECCION DE LA CAMARA

OBSERVACION:

Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes.

Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.

(a) Inicie el modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting I".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

AVISO:

Si la pantalla de seleccion de "Camera Setting" no se visualiza, coloque el interruptor de encendido en la posicion OFF y entre en la pantalla de diagnostico tras colocar el interruptor de encendido en la posicion ON de nuevo.

OBSERVACION:

Despues de seleccionar "Camera Setting", las transiciones de pantalla varian dependiendo de si se realizo la inicializacion del controlador de la camara de television despues de sustituir el controlador de la camara de television.

Inicializacion del controlador de la camara de television

Transicion de la pantalla

No realizada

Pantalla "Signal Check" (*)

Realizada

Pantalla "Mode Setting" (*)

(b) Ajuste de deteccion de la camara.

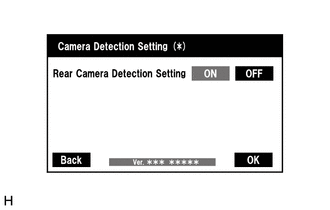

(1) Seleccione "Camera Detection Setting" en la pantalla "Mode Setting" (*).

(2) Seleccione ON u OFF en la pantalla "Camera Detection Setting" (*) segun sea necesario.

OBSERVACION:

Despues de seleccionar ON u OFF, regrese a la pantalla "Mode Setting" (*) seleccionado "OK" o "Back".

(c) Finalizacion del modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

BORRADO DE MEMORIA RCD

(a) Inicie el modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu" para acceder a la pantalla "Function Check/Setting I".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

AVISO:

Si la pantalla de seleccion de "Camera Setting" no se visualiza, coloque el interruptor de encendido en la posicion OFF y entre en la pantalla de diagnostico tras colocar el interruptor de encendido en la posicion ON de nuevo.

OBSERVACION:

Despues de seleccionar "Camera Setting", las transiciones de pantalla varian dependiendo de si se realizo la inicializacion del controlador de la camara de television despues de sustituir el controlador de la camara de television.

Inicializacion del controlador de la camara de television

Transicion de la pantalla

No realizada

Pantalla "Signal Check" (*)

Realizada

Pantalla "Mode Setting" (*)

(b) Borrado de memoria RCD

(1) Cuando la pantalla cambia a "Mode Setting" (*), seleccione "RCD Memory Clear" para seleccionar y mantener seleccionado el elemento durante 2 segundos o mas.

AVISO:

En primer lugar, inspeccione el sistema de supervision de punto ciego antes seleccionar normalmente la pantalla "RCD Memory Clear".

Haga clic aqui

(c) Finalizacion del modo de diagnostico.

Con sistema de navegacion: Haga clic aqui

Sin sistema de navegacion: haga clic aqui

CALIBRACION CUANDO SE REALIZA EL MANTENIMIENTO DEL VEHICULO

AVISO:

Segun las piezas que se hayan reemplazado o las operaciones que se realicen durante la inspeccion o el mantenimiento del vehiculo, puede ser necesario realizar la calibracion de otros sistemas, asi como del sistema de supervision de vista panoramica.

Haga clic aqui
