SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del sello de aceite del diafragma.

Procedimientos necesarios después de extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

Piezas del sistema de escape

Inspección posterior a la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.

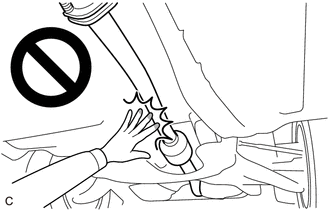

ADVERTENCIA:

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningún otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL TRANSPORTADOR DEL DIFERENCIAL TRASERO

Haga clic aquí

2. EXTRAIGA EL SOPORTE DEL DIFERENCIAL TRASERO N° 1

Haga clic aquí

3. EXTRAIGA EL SOPORTE DEL DIFERENCIAL TRASERO NO. 2

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

5. EXTRAIGA LA ARANDELA ELÁSTICA CÓNICA DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

6. EXTRAIGA EL CALCE DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

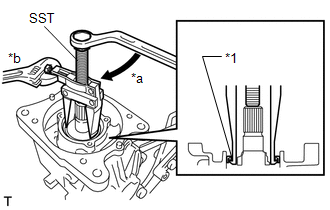

7. EXTRAIGA EL SELLO DE ACEITE DEL DIAFRAGMA

(a) Extraiga el sello de aceite del diafragma del subconjunto del portador del diferencial trasero con la SST.

SST: 09308-10010

*1

Sello de aceite del diafragma

*a

Gire

*b

Sujetar

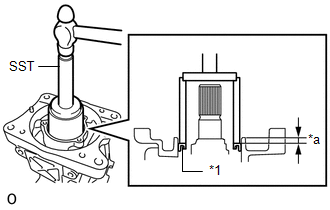

8. INSTALE EL SELLO DE ACEITE DEL DIAFRAGMA

(a) Recubra el borde de un nuevo sello de aceite del diafragma con grasa multiusos.

(b) Con la SST y un martillo, introduzca el sello de aceite del diafragma en el subconjunto del portador del diferencial trasero hasta que alcance el valor estándar.

SST: 09710-30021

09710-03121

SST: 09950-60011

09951-00570

SST: 09950-70010

09951-07100

Distancia estándar:

6.5 a 7.5 mm (0.256 a 0.295 pulg.) (desde el borde del subconjunto del portador del diferencial)

AVISO:

  • Dé golpecitos uniformes al sello de aceite para que quede derecho.
  • No golpee excesivamente el sello de aceite.

*1

Sello de aceite del diafragma

*a

Distancia

9. INSTALE EL CALCE DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

10. INSTALE LA ARANDELA ELÁSTICA CÓNICA DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

11. INSTALE EL CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN

Haga clic aquí

12. INSTALE EL SOPORTE DEL DIFERENCIAL N° 1 TRASERO

Haga clic aquí

13. INSTALE EL SOPORTE DEL DIFERENCIAL TRASERO NO. 2

Haga clic aquí

14. INSTALE EL CONJUNTO DE LA TAPA DEL TRANSPORTADOR DEL DIFERENCIAL TRASERO

Haga clic aquí

Componentes
COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO *2 SOPORTE DEL DIFERENCIAL TRASERO N° 1 *3 SOPORTE DEL DIFERENCIAL TRASERO NO. 2 - - ...
