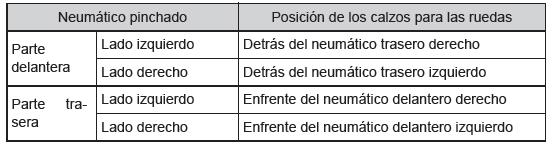

1. Coloque un calzo en los neumáticos.

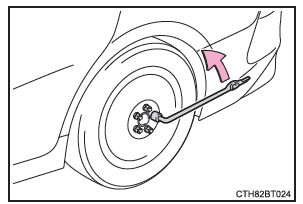

2. Afloje las tuercas de las ruedas con cuidado (una vuelta).
3. Gire la parte "A" del gato para neumáticos con la mano hasta que la muesca del gato esté en contacto con el punto de colocación del gato.
Para evitar daños en el vehÃculo cuando se use el gato, coloque el gato en la ubicación correcta.
Las guÃas del punto de colocación del gato se encuentran debajo del panel inferior. Indican las posiciones del punto de colocación del gato.

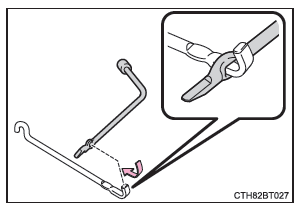

4. Monte la manivela del gato.

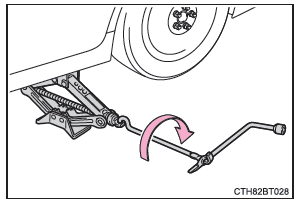

5. Levante el vehÃculo hasta que el neumático quede un poco por encima del nivel del suelo.
6. Quite todas las tuercas de la rueda y retire el neumático.
Al dejar el neumático en el suelo, colóquelo de forma que el dibujo de la rueda quede hacia arriba para no rayar la superficie de la rueda.
ADVERTENCIA
■Sustitución de un neumático pinchado
Después de haber conducido el vehÃculo los discos de la rueda y el área circundante de los frenos estarán extremadamente calientes. Si toca estas zonas con las manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podrÃa sufrir quemaduras.
