EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del radiador.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de monitoreo de vista panorámica |
|
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí .gif)
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
5. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL FARO
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DE TERMISTOR
Haga clic aquí
8. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA NO. 2 DEL PARACHOQUES DELANTERO
Haga clic aquí
9. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO
Haga clic aquí
10. EXTRAIGA EL REFUERZO DEL PARACHOQUES DELANTERO
Haga clic aquí
11. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPÓ
Haga clic aquí
12. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aquí
13. EXTRAIGA EL SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR

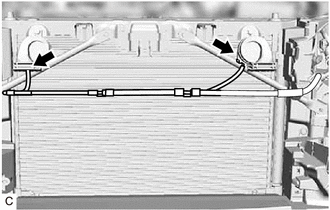

| (a) Desconecte los 2 conectores del claxon. |
|
| (b) Extraiga los 2 pernos, las 2 tuercas y los 2 soportes de montaje superior del radiador. |
|

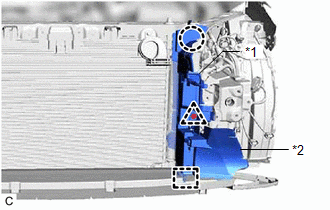

14. EXTRAIGA LA GUÍA DEL AIRE IZQUIERDA DEL RADIADOR NO. 1

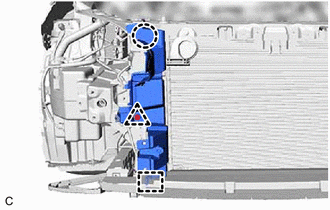

| (a) Extraiga el clip y desenganche la garra. |
|
(b) Desenganche la guía y extraiga la guía izquierda del aire del radiador n° 1 con la placa guía de aire delantera izquierda del radiador.
15. EXTRAIGA LA GUÍA DERECHA DEL AIRE DEL RADIADOR NO. 1
| (a) Extraiga el clip y desenganche la garra. |
|
(b) Desenganche la guía para extraer la guía derecha del aire del radiador No. 1.

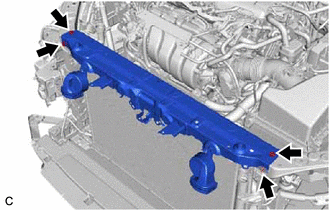

16. EXTRAIGA EL SUBCONJUNTO DE SOPORTE SUPERIOR DEL RADIADOR

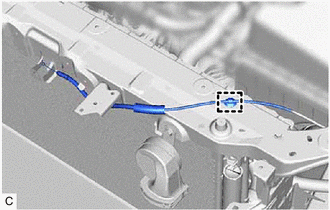

| (a) Desenganche la abrazadera para desconectar el conjunto del cable de control de bloqueo del capó del subconjunto del soporte superior del radiador. |
|

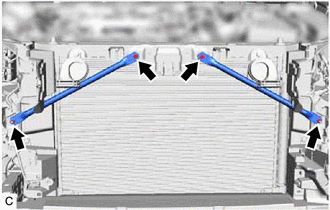

| (b) Extraiga los 4 pernos y el subconjunto del soporte superior del radiador. |
|

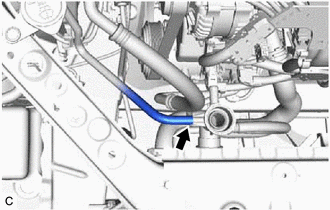

17. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA NO. 5
| (a) Deslice el clip y desconecte la manguera de derivación de agua n° 5 del cuello de llenado. |
|

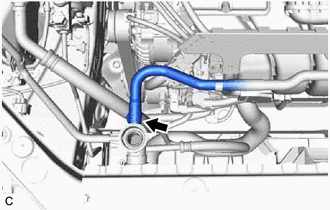

18. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA NO. 6
| (a) Desconecte la manguera de derivación de agua n° 6 del cuello de llenado. |
|

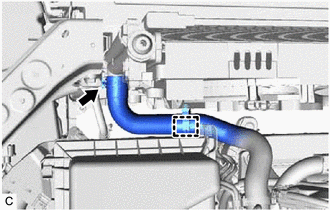

19. DESCONECTE LA MANGUERA DEL RADIADOR N.° 1
| (a) Desenganche la abrazadera y desconecte la manguera del radiador No. 1 del conjunto de la cubierta del ventilador. |
|
(b) Afloje el clip de la manguera y desconecte la manguera del radiador No. 1 del conjunto del radiador.

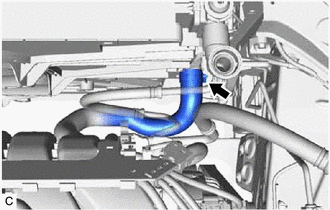

20. DESCONECTE LA MANGUERA DEL RADIADOR NO. 2
| (a) Deslice el clip y desconecte la manguera del radiador No. 2 del conjunto del radiador. |
|
21. EXTRAIGA EL CONJUNTO DEL RADIADOR

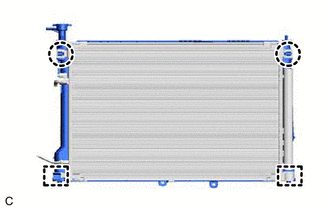

| (a) Desenganche las 2 garras. |
|
(b) Desenganche las 2 guías y extraiga el conjunto del condensador del enfriador del conjunto del radiador.
AVISO:
Asegúrese de no dañar el conjunto del condensador del enfriador al extraer el conjunto del radiador.

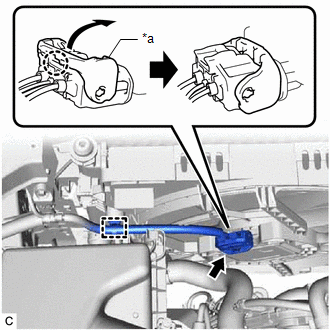

| (c) Desenganche la garra y levante la palanca de bloqueo para desconectar el conector del motor del ventilador de refrigeración como se muestra en la ilustración. AVISO: Después de desconectar el conector del motor del ventilador de refrigeración, asegúrese de que no haya suciedad, agua u otras partículas extrañas en las piezas de conexión del conector del motor del ventilador de refrigeración. |
|
(d) Desenganche la abrazadera del mazo de cables.
(e) Extraiga el conjunto del radiador con el conjunto de la cubierta del ventilador de la carrocería del vehículo.
AVISO:
No aplique una fuerza excesiva en el conjunto del condensador del enfriador ni en el tubo al extraer el conjunto del radiador con el conjunto de la cubierta del ventilador.

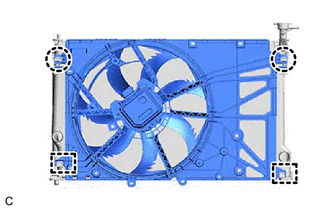

| (f) Desenganche las 2 garras. |
|
(g) Desenganche las 2 guías y extraiga del conjunto del radiador el conjunto de la cubierta del ventilador.
AVISO:
No dañe el conjunto del radiador cuando extraiga el conjunto de la cubierta del ventilador.
22. EXTRAIGA EL AMORTIGUADOR DEL SOPORTE DEL RADIADOR
(a) Extraiga los 2 amortiguadores del soporte del radiador del conjunto del radiador.
23. EXTRAIGA EL SOPORTE INFERIOR DEL RADIADOR
(a) Extraiga los 2 soportes inferiores del radiador del conjunto de del radiador.
