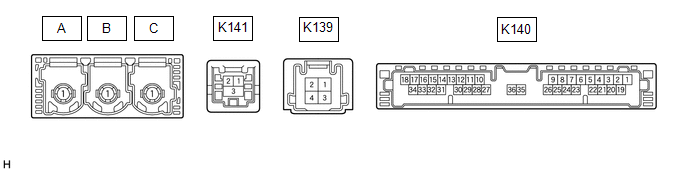

TERMINALES DE LA ECU
OBSERVACION:
Inspeccione desde la parte trasera del conector mientras este conectado a los componentes.
DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)
|
No. de terminal (Simbolo) |
Color del cableado | Descripcion del terminal |
Condicion | Condicion Especificada |
|---|---|---|---|---|
|
K140-1 (+B) - K140-20 (E) |
B - W-B | Fuente de alimentacion (+B) |
Siempre | De 11 a 14 V |
|
K140-20 (E) - Masa de la carroceria |
W-B - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
|
K140-19 (IG2) - K140-20 (E) |
LG - W-B |
Fuente de alimentacion (IG) |
Interruptor de encendido en posicion ON |
11 a 14 V |
|
Interruptor de encendido en posicion OFF |
Por debajo de 1 V | |||
|
K140-25 (CANP) | R |
Senal de comunicacion CAN |
- | - |
|
K140-26 (CANN) | W |
Senal de comunicacion CAN |
- | - |
