TERMINALES DE LA ECU

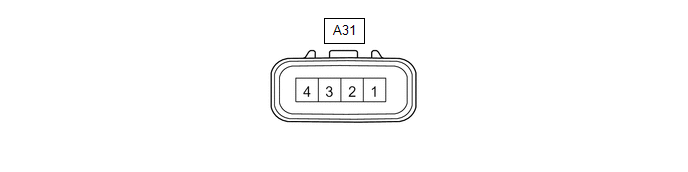

REVISE EL CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS

(a) Desconecte el conector A31 del conjunto del motor del limpiaparabrisas.

(b) Mida la tensión y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la siguiente tabla.

No. de terminal

(Símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

A31-4 (+B) - Masa de la carrocería

SB - Masa de la carrocería

Señal ON del interruptor de encendido (circuito de la fuente de alimentación)

Interruptor de encendido en la posición ON

De 11 a 14 V

Menos de aproximadamente 60 segundos después de colocar el interruptor de encendido en la posición OFF

Aproximadamente 60 segundos después de colocar el interruptor de encendido en la posición OFF

Por debajo de 1 V

A31-1 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Por debajo de 1 Ω

(c) Conecte el conector A31 del conjunto del motor del limpiaparabrisas delantero.

OBSERVACIÓN:

Dado que el conector A31 de conjunto del motor del limpiaparabrisas es un conector tipo impermeable, la tensión y los impulsos no se pueden inspeccionar directamente. Los valores que se indican solo son valores de referencia.

(d) Mida la tensión y revise los impulsos en función de los valores de la siguiente tabla.

No. de terminal

(Símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

A31-3 (2S) - Masa de la carrocería

B - Masa de la carrocería

Señal de funcionamiento del conjunto del motor del limpiaparabrisas en modo HI

Conjunto del motor del limpiaparabrisas detenido

De 11 a 14 V

El conjunto del motor del limpiaparabrisas funciona en modo HI

Por debajo de 1 V

A31-2 (LIN) - Masa de la carrocería

R - Masa de la carrocería

Señal de comunicación LIN

Interruptor de encendido en la posición ON

Generación de pulsos

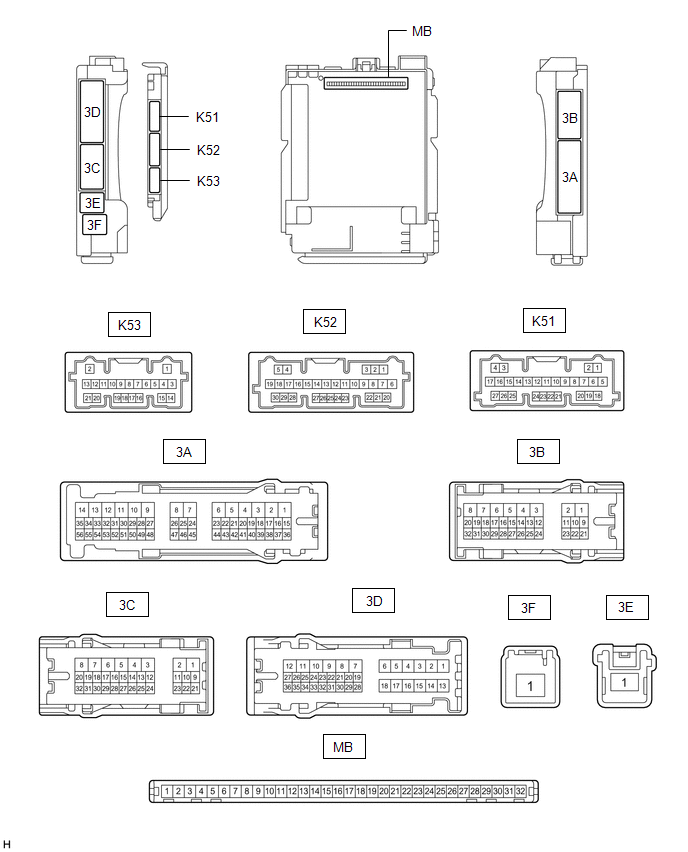

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Desconecte los conectores del conjunto del bloque de empalmes del panel de instrumentos y de la ECU de la carrocería principal (ECU de la red múltiplex de la carrocería).

(b) Mida la tensión y la resistencia según los valores de la siguiente tabla.

N° de terminal (símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

3B-3 - Masa de la carrocería

LA - Masa de la carrocería

Masa

Siempre

Por debajo de 1 Ω

3C-1 - Masa de la carrocería

LG - Masa de la carrocería

Alimentación de la batería

Siempre

11 a 14 V

3F-1 - Masa de la carrocería

W - Masa de la carrocería

Alimentación de la batería

Siempre

De 11 a 14 V

(c) Conecte los conectores del conjunto del bloque de empalmes del panel de instrumentos y de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

(d) Mida la tensión y revise los impulsos en función de los valores de la siguiente tabla.

Terminal N° (símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

3C-2 - Masa de la carrocería

R - Masa de la carrocería

Fuente de alimentación IG del circuito del lavaparabrisas

Interruptor de encendido en ON

De 11 a 14 V

K51-3 (LIN3) - Masa de la carrocería

BE - Masa de la carrocería

Línea de comunicación LIN

Interruptor de encendido en posición ON

Generación de pulsos

K51-12 (FWSR) - Masa de la carrocería

L - Masa de la carrocería

Señal de funcionamiento del relé del LAVAPARABRISAS

Interruptor de encendido en posición ON, interruptor del lavaparabrisas delantero apagado

De 11 a 14 V

Interruptor de encendido en ON, interruptor del lavaparabrisas delantero encendido

Inferior a 2 V

K52-21 (WPS) - Masa de la carrocería

LG - Masa de la carrocería

Señal de funcionamiento del relé del LIMPIAPARABRISAS

Interruptor de encendido en ON

De 11 a 14 V

Menos de aproximadamente 60 segundos después de colocar el interruptor de encendido en la posición OFF

Aproximadamente 60 segundos después de colocar el interruptor de encendido en la posición OFF

Por debajo de 1 V

REVISE EL CONJUNTO DEL MEDIDOR COMBINADO

Haga clic aquí
