TERMINALES DE LA ECU

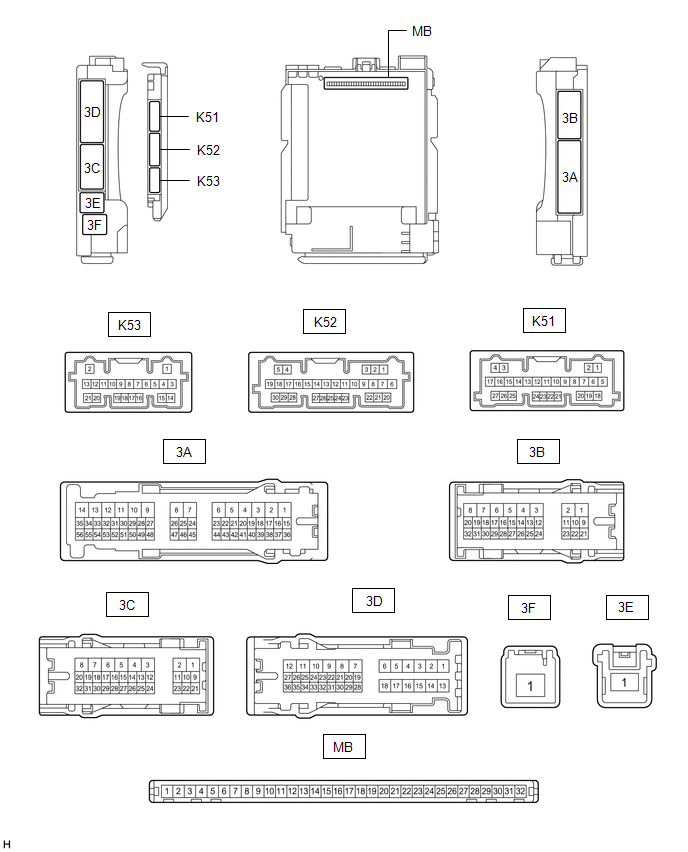

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

(b) Vuelva a enchufar los conectores del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la resistencia y la tensión según los valores de la siguiente tabla.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con los conectores desconectados.

Terminal N° (Símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

MB-11 (GND1) - Masa de la carrocería

-

Masa

Siempre

Por debajo de 1 Ω

MB-31 (BECU) - Masa de la carrocería

-

Alimentación de la batería

Siempre

De 11 a 14 V

MB-30 (ACC) - Masa de la carrocería

-

Fuente de alimentación ACC

Interruptor de encendido en posición ACC

11 a 14 V

MB-30 (ACC) - Masa de la carrocería

-

Fuente de alimentación ACC

Interruptor de encendido desactivado

Por debajo de 1 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación IG

Interruptor de encendido en la posición ON

11 a 14 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación IG

Interruptor de encendido en la posición OFF

Por debajo de 1 V

(d) Instale la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aquí

(e) Mida la tensión y los impulsos en función de los valores de la siguiente tabla.

Terminal N° (símbolo)

Color del cableado

Descripción del terminal

Condición

Condición especificada

K52-15 (FUSW) - Masa de la carrocería

G - Masa de la carrocería

Señal del interruptor de apertura de la tapa del depósito de combustible

Interruptor de apertura de la tapa del depósito de combustible pulsado

Por debajo de 1 V

Interruptor de apertura de la tapa del depósito de combustible sin pulsar

De 11 a 14 V

K51-24 (COMBUSTIBLE) - Masa de la carrocería

G - Masa de la carrocería

Señal de solicitud de apertura de la tapa del depósito de combustible
  1. Interruptor de encendido en la posición OFF
  2. Interruptor de apertura de la tapa del depósito de combustible sin pulsar → pulsado durante 0.8 segundos

11 a 14 V → Inferior a 1 V → 11 a 14 V
