EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la sensor de la relacion aire-combustible.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace
  • Sustitucion del sensor de la relacion aire/combustible (sensor 2)
  • La fuga de gas del sistema de escape esta reparada

Inspeccion posterior a la reparacion
  • Ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE

ADVERTENCIA:

Para evitar quemaduras, no toque el motor, el tubo de escape ni ningun otro componente cuya temperatura sea alta mientras el motor este caliente.

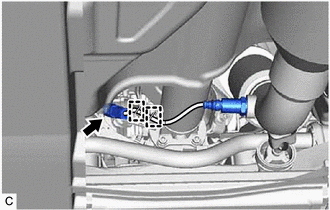

(a) para 2WD:

(1) Desenganche la abrazadera del mazo de cables.

(2) Desconecte el conector del sensor de la relacion aire/combustible.

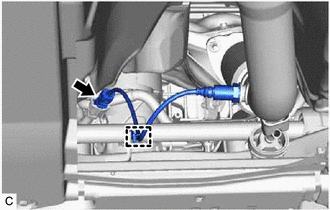

(b) para AWD:

(1) Desenganche las 2 abrazaderas del mazo de cables.

(2) Desconecte el conector del sensor de la relacion aire-combustible.

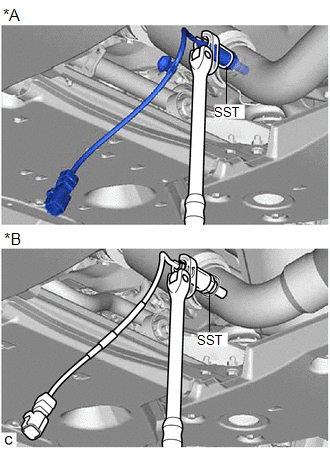

(c) Utilice la SST para extraer el sensor de la relacion aire-combustible del conjunto delantero del tubo de escape (TWC: catalizador trasero)

SST: 09224-00012

AVISO:

Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo.

*A

para 2WD

*B

Para AWD
