TERMINALES DE LA ECU

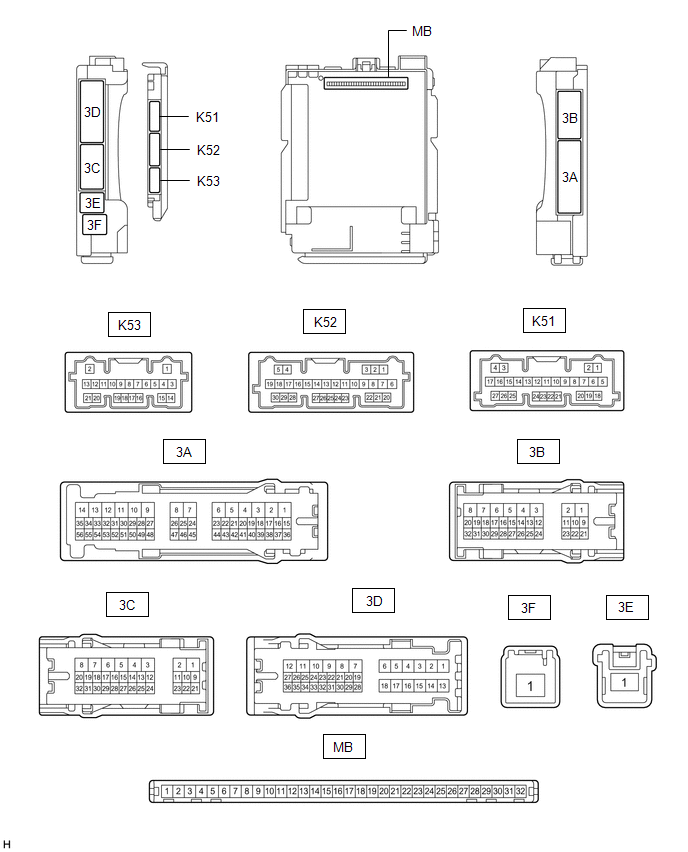

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

(a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Vuelva a conectar los conectores del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la tension y la resistencia segun los valores de la siguiente tabla.

N° de terminal (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionado

MB-11 (GND1) - Masa de la carroceria

-

-

Masa

Siempre

Por debajo de 1 ?

-

MB-30 (ACC) - Masa de la carroceria

-

Entrada

Fuente de alimentacion ACC

Interruptor del motor encendido (ACC)

De 11 a 14 V

ACC SW

Interruptor del motor desactivado

Por debajo de 1 V

MB-31 (BECU) - Masa de la carroceria

-

Entrada

Fuente de alimentacion de la bateria

Siempre

11 a 14 V

-

MB-32 (IG) - Masa de la carroceria

-

Entrada

Fuente de alimentacion IG

Interruptor del motor activado (IG)

De 11 a 14 V

IG SW

Interruptor del motor desactivado

Por debajo de 1 V

(d) Instale la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) en el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(e) Mida la tension y los impulsos en funcion de los valores de la siguiente tabla.

Terminal N° (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionados

3C-29 (BZR) - Masa de la carroceria

L - Masa de la carroceria

Salida

Salida del avisador acustico del sistema inalambrico de cierre centralizado de puertas

El avisador acustico del sistema inalambrico de la prueba activa esta en posicion OFF

Inferior a 1 V

-

El avisador acustico del sistema inalambrico de la prueba activa esta en posicion ON

Generacion de impulsos

(frecuencia: 2 kHz, alta tension: 11 a 14 V, baja tension: inferior a 1 V)

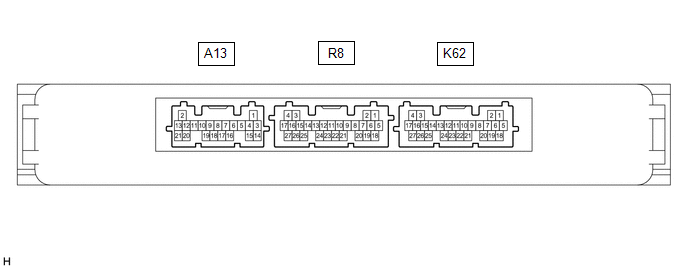

INSPECCIONE LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Desconecte el conector K62 de la ECU de certificacion (conjunto de la ECU de la llave inteligente).

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

N° de terminal (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionados

K62-4 (+B) - Masa de la carroceria

W - Masa de la carroceria

Entrada

Fuente de alimentacion de la bateria

Siempre

11 a 14 V

-

K62-18 (E) - Masa de la carroceria

W-B - Masa de la carroceria

-

Masa

Siempre

Por debajo de 1 ?

-

(c) Vuelva a conectar el conector K62 de la ECU de certificacion (conjunto de la ECU de la llave inteligente).

(d) Compruebe los impulsos segun los valores de la siguiente tabla.

No. del terminal (simbolo)

Color del cableado

Entrada/salida

Descripcion de los terminales

Condicion

Estado especifico

Elemento de la lista de datos relacionados

R8-18 (RCO) - K62-18 (E)

B - W-B

Salida

Salida del conjunto del receptor del sistema de supervision de la presion de los neumaticos y de la llave electrica

(Alimentacion del conjunto del receptor del sistema de supervision de la presion de los neumaticos y de la llave electrica. La ECU de certificacion (conjunto de la ECU de la llave inteligente) emite 5 V cuando empieza a funcionar el receptor).

 Procedimiento:
  1. Desactive el interruptor del motor
  2. Lleve el subconjunto del transmisor de la llave electrica fuera del area de deteccion pero dentro del area de accion de la funcion inalambrica.
  3. Pulse el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica

Generacion de impulsos (consulte la forma de onda 1)

-

R8-19 (RDAM) - K62-18 (E)

G - W-B

Entrada

Circuito de comunicacion del conjunto del receptor de supervision de la presion de los neumaticos y de la llave electrica

 Procedimiento:
  1. Desactive el interruptor del motor
  2. Bloquee todas las puertas
  3. Lleve el subconjunto del transmisor de la llave electrica fuera del area de deteccion pero dentro del area de accion de la funcion inalambrica.
  4. Pulse el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica

Generacion de impulsos (consulte la forma de onda 2)

-

R8-20 (CSEL) - K62-18 (E)

BE - W-B

Salida

Circuito de conmutacion del canal de comunicacion

 Procedimiento:
  1. Desactive el interruptor del motor
  2. Cierre todas las puertas

No hay generacion de impulsos > Generacion de impulsos

-

(e) Verifique la forma de onda 1 con un osciloscopio.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia. No se muestran ruidos, vibraciones, etc.

*a

Antes de pulsar el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica

*b

Despues de pulsar el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica
Forma de onda 1 (referencia)

Elemento

Contenido

Conexion del tester

R8-18 (RCO) - K62-18 (E)

Configuracion de la herramienta

2 V/DIV., 500 ms/DIV.

Condicion

Procedimiento:

  1. Desactive el interruptor del motor
  2. Lleve el subconjunto del transmisor de la llave electrica fuera del area de deteccion pero dentro del area de accion de la funcion inalambrica.
  3. Pulse el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica

(f) Verifique la forma de onda 2 con un osciloscopio.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia. No se muestran ruidos, vibraciones, etc.

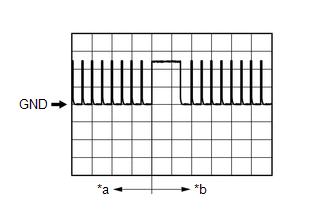

*a

Antes de pulsar el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica

*b

Despues de pulsar el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica
Forma de onda 2 (referencia)

Elemento

Contenido

Conexion del tester

R8-19 (RDAM) - K62-18 (E)

Configuracion de la herramienta

5 V/DIV., 500 ms/DIV.

Estado

Procedimiento:

  1. Desactive el interruptor del motor
  2. Bloquee todas las puertas
  3. Lleve el subconjunto del transmisor de la llave electrica fuera del area de deteccion pero dentro del area de accion de la funcion inalambrica.
  4. Pulse el interruptor de bloqueo o desbloqueo del subconjunto del transmisor de la llave electrica
Tabla De DiagnOsticos De Problemas
TABLA DE DIAGNOSTICOS DE PROBLEMAS OBSERVACION: Consulte la siguiente tabla para determinar la causa de los sintomas del problema. Si hay varias areas posiblemente afectadas, las causas po ...

ComprobaciOn/borrado De Dtc
COMPROBACION/BORRADO DE DTC AVISO: Si se emiten DTC, guarde y compruebe todos los DTC emitidos. Al utilizar el Techstream con el interruptor del motor en la posicion OFF, conecte el Techst ...
