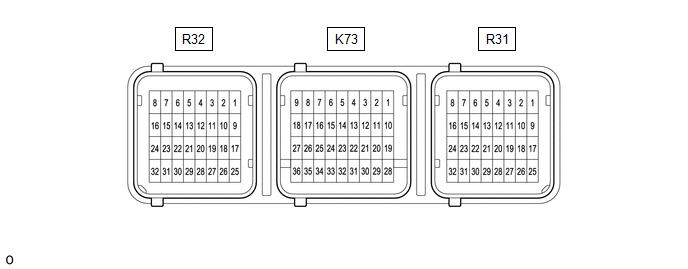

TERMINALES DE LA ECU
CONJUNTO DEL SENSOR DEL AIRBAG
No. de terminal | Símbolo de terminal |
Destino |
---|---|---|
*1: Con interruptor manual (SOS) | ||
R32-3 |
PLR- | Detonador del pretensor trasero izquierdo (conjunto del cinturón de seguridad exterior del asiento trasero izquierdo) |
R32-4 | PLR+ | |
R32-5 | PL+ |
Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo) |
R32-6 | PL- | |
R32-7 | ICL- |
Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo) |
R32-8 | ICL+ | |
R32-13 | SRL+ |
Detonador lateral trasero izquierdo (conjunto del airbag del asiento trasero izquierdo) |
R32-14 | SRL- | |
R32-15 | SFL- |
Detonador lateral delantero izquierdo (conjunto del airbag del asiento delantero izquierdo) |
R32-16 | SFL+ | |
R32-25 | LSP+ |
Sensor del airbag de posición del asiento |
R32-26 | LSP- | |
R32-27 | LBE- |
Interruptor de la hebilla del cinturón de seguridad delantero izquierdo (conjunto del cinturón de seguridad interior del asiento delantero izquierdo) |
R32-28 | LBE+ | |
R32-29 | BCL+ |
Sensor del airbag lateral izquierdo No. 1 |
R32-30 | BCL- | |
R32-31 | BBL- |
Sensor del airbag lateral de la puerta izquierda |
R32-32 | BBL+ | |
K73-1 | P2+ |
Detonador de 2.ª etapa del pasajero delantero (conjunto del airbag del panel de instrumentos del pasajero) |
K73-2 | P2- | |
K73-3 | P- |
Detonador del pasajero delantero (conjunto del airbag del panel de instrumentos del pasajero) |
K73-4 | P+ | |
K73-6 | D+ |
Detonador del conductor (conjunto del botón del claxon) |
K73-7 | D- | |
K73-8 | D2- |
Detonador de 2.ª etapa del conductor (conjunto del botón del claxon) |
K73-9 | D2+ | |
K73-10 | PK+ |
Detonador del airbag de rodilla del lado del pasajero delantero (conjunto del airbag del panel de instrumentos inferior No. 2) |
K73-11 | PK- | |
K73-12 | DK- |
Detonador del airbag de rodilla del lado del conductor (conjunto del airbag del panel de instrumentos inferior No. 1) |
K73-13 | DK+ | |
K73-23*1 | GSW3 |
DCM (transceptor de la unidad telemática) |
K73-25 | GSW |
ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) |
K73-26 | CANH |
Línea de comunicación CAN |
K73-27 | CANL | |
K73-28 | -SR |
Sensor del airbag delantero derecho |
K73-29 | +SR | |
K73-30 | +SL |
Sensor del airbag delantero izquierdo |
K73-31 | -SL | |
K73-32 | E2 |
Masa |
K73-33 |
E1 | |
K73-34 |
P-AB | Indicador ON/OFF del airbag del pasajero (conjunto de las luces testigo) |
K73-35 | PAON | |
K73-36 | IG2 |
Fusible A/BAG-IG2 |
R31-1 | ICR+ |
Detonador de cortina derecho (conjunto del airbag de cortina derecho) |
R31-2 | ICR- | |
R31-3 | PR- |
Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho) |
R31-4 | PR+ | |
R31-5 | PRR+ |
Detonador del pretensor trasero derecho (conjunto del cinturón de seguridad exterior del asiento trasero derecho) |
R31-6 | PRR- | |
R31-9 | SFR+ |
Detonador lateral delantero derecho (conjunto del airbag del asiento delantero derecho) |
R31-10 | SFR- | |
R31-11 | SRR- |
Detonador lateral trasero derecho (conjunto del airbag del asiento trasero derecho) |
R31-12 | SRR+ | |
R31-25 | BBR+ |
Sensor del airbag lateral de la puerta derecha |
R31-26 | BBR- | |
R31-27 | BCR- |
Sensor del airbag lateral derecho No. 1 |
R31-28 | BCR+ |
