Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciOn De Las Piezas

UBICACION DE LAS PIEZAS

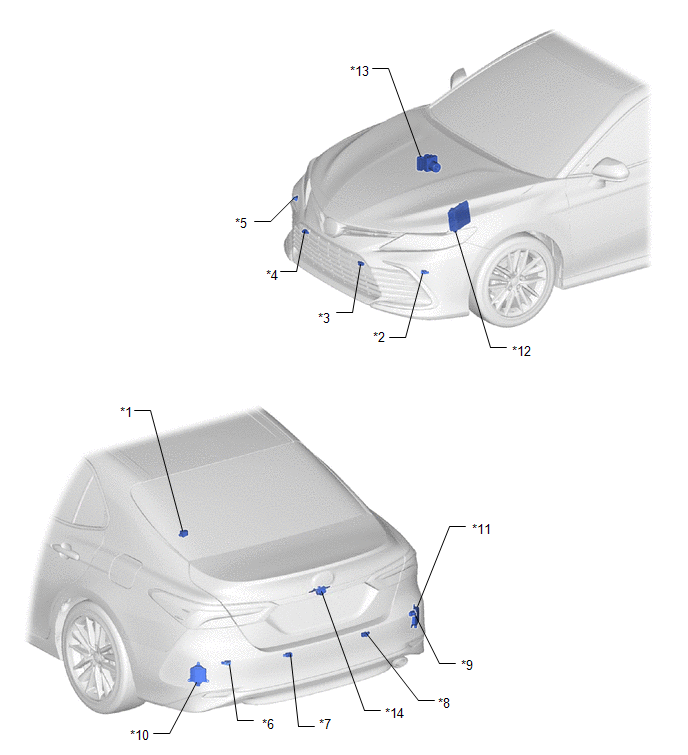

ILUSTRACION

*1

AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO)

*2

SENSOR ULTRASONICO IZQUIERDO DE LA ESQUINA DELANTERA

*3

SENSOR ULTRASONICO CENTRAL DELANTERO IZQUIERDO

*4

SENSOR ULTRASONICO CENTRAL DELANTERO DERECHO

*5

SENSOR ULTRASONICO DERECHO DE LA ESQUINA DELANTERA

*6

SENSOR ULTRASONICO DE LA ESQUINA TRASERA IZQUIERDA

*7

SENSOR ULTRASONICO CENTRAL TRASERO IZQUIERDO

*8

SENSOR ULTRASONICO DERECHO DE LA PARTE CENTRAL TRASERA

*9

SENSOR ULTRASONICO DE LA ESQUINA TRASERA DERECHA

*10

SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO (A)

*11

SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO (B)

*12

ECM

*13

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*14

CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

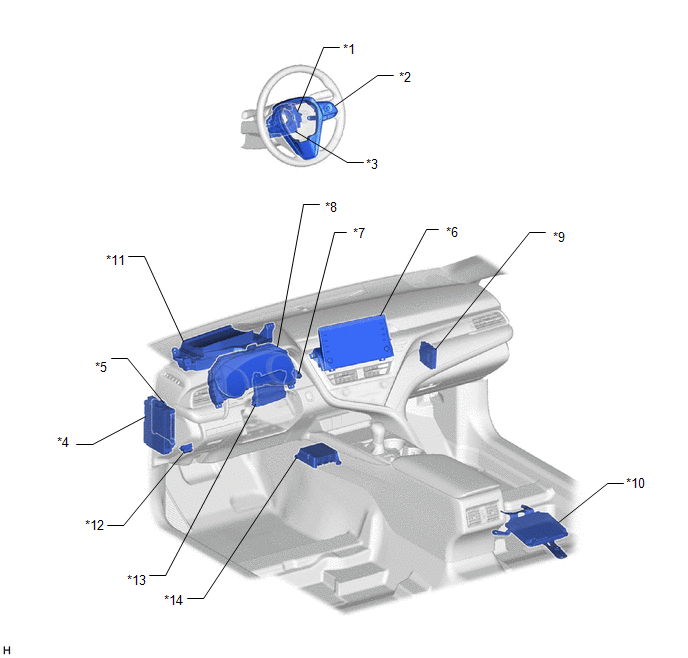

ILUSTRACION

*1

SUBCONJUNTO DEL CABLE ESPIRAL

*2

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*3

SENSOR DE DIRECCION

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 NO. 4

- FUSIBLE ECU ACC

*5

ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

*6

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*7

AVISADOR ACUSTICO DE ADVERTENCIA DE ESPACIO LIBRE NO. 1

*8

CONJUNTO DEL MEDIDOR COMBINADO

- PANTALLA DE INFORMACION MULTIPLE

- INDICADOR DEL SONAR DE ESPACIO LIBRE APAGADO

- INDICADOR RCTA APAGADO

*9

CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE

*10

CONTROLADOR DE LA CAMARA DE TELEVISION

*11

SUBCONJUNTO DEL ESPEJO DEL MEDIDOR

*12

DLC3

*13

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*14

CONJUNTO DEL SENSOR DEL AIRBAG
