PRECAUCION
MEDIDAS DE PRECAUCION PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable del terminal negativo (-) de la bateria, inicialice los siguientes sistemas despues de volver a conectar el cable.
Nombre del sistema | Consulte el Procedimiento |
---|---|
Sistema de Asistencia al Seguimiento de Carril |
|
Sistema de supervision de asistencia al estacionamiento | |
Sistema de supervision de vista panoramica | |
Sistema anticolision |
MEDIDAS DE PRECAUCION PARA EL MANTENIMIENTO DEL VEHICULO
(a) Despues de extraer e instalar, o reemplazar las ECU o las piezas durante la inspeccion o el mantenimiento del vehiculo, es necesario realizar determinados procedimientos (regulacion, calibracion, inicializacion o registro).
Haga clic aqui
MEDIDAS DE PRECAUCION DURANTE LA LOCALIZACION DE AVERIAS
(a) Cuando un contacto del terminal esta flojo o danado o una pieza no se instala correctamente, puede que el sistema solo vuelva a la normalidad si se extrae e instala la parte sin un diagnostico y una reparacion minuciosos.
(b) Con el fin de facilitar el diagnostico, compruebe y anote la informacion relacionada, como los DTC y los datos de imagen fija antes de desconectar cualquier conector o extraer e instalar las piezas.
(c) Dado que el sistema puede verse afectado por averias de los sistemas, aparte del sistema de freno de asistencia al estacionamiento, asegurese de comprobar si existen DTC pasados o actuales en otros sistemas.
MEDIDAS DE PRECAUCION DE MANEJO DEL SENSOR O LA ECU
(a) A menos que se especifique lo contrario en el procedimiento de inspeccion, asegurese de que el interruptor de encendido este desactivado al extraer o instalar cada ECU o cada sensor ultrasonico.
(b) Despues de extraer e instalar cada ECU o el sensor ultrasonico y de haber instalado todas las piezas, compruebe y asegurese de que no se emita ningun DTC.
MEDIDAS DE PRECAUCION DE MANEJO DEL SISTEMA DE FRENO DE ASISTENCIA AL ESTACIONAMIENTO
(a) Asegurese de que cumple los puntos siguientes al utilizar el sistema de freno de asistencia al estacionamiento.
(1) No dependa exclusivamente del sistema de freno de asistencia al estacionamiento. Depender solo del sistema de freno de asistencia al estacionamiento podria causar un accidente inesperado.
(2) Para que el sistema de freno de asistencia al estacionamiento funcione correctamente, asegurese de cumplir con los siguientes puntos para los sensores ultrasonicos. De lo contrario, los sensores ultrasonicos podrian no funcionar de forma correcta, lo que podria provocar una lesion grave.
(3) No modifique la suspension, debido a que los cambios en la altura o inclinacion del vehiculo podria provocar que los sensores ultrasonicos no detecten correctamente los obstaculos. Esto puede provocar que el sistema no funcione o funcione de forma incorrecta.
(4) Si el area alrededor de un sensor ultrasonico se somete a un impacto, el equipamiento podria no funcionar de forma correcta debido a una averia en el sensor ultrasonico.
(5) Al lavar el vehiculo con un dispositivo de lavado de alta presion, no pulverice agua sobre los sensores ultrasonicos o las areas circundantes. El agua de alta presion puede danar los sensores ultrasonicos.
(6) Al lavar el vehiculo con vapor, no aplique el vapor demasiado cerca de los sensores ultrasonicos. Es posible que estos sensores no funcionen de forma correcta si estan expuestos a vapor.
MEDIDAS DE PRECAUCION PARA LA FUNCION DE FRENO DE ASISTENCIA AL ESTACIONAMIENTO
(a) En las siguientes situaciones, es posible que el sistema de freno de asistencia al estacionamiento no funcione de forma correcta.
(1) Influencias ambientales
(2) Influencia climatica
(3) Influencia de otras ondas ultrasonicas
(4) Cambios en el vehiculo
(5) Otro
(b) Los sensores no pueden detectar los siguientes objetos:
MEDIDAS DE PRECAUCION PARA LA FUNCION DEL FRENO AUTOMATICO ANTE TRAFICO TRANSVERSAL TRASERO
(a) La funcion del freno automatico ante trafico transversal trasero no detecta los siguientes objetos y vehiculos:
(1) Objetos fijos.
(2) Vehiculos que se alejan de este vehiculo
(3) Objetos en movimiento que no sean vehiculos de pasajeros, como peatones, motocicletas o bicicletas.
(4) Objetos que se encuentran muy cerca de los sensores de supervision de punto ciego.
(5) La velocidad de un vehiculo que se aproxima por el lado trasero derecho o izquierdo del vehiculo es inferior a 8 km/h (5 mph).
(6) La velocidad de un vehiculo que se aproxima por el lado trasero derecho o izquierdo del vehiculo es superior a 24 km/h (15 mph).
(7) La distancia entre el sensor del radar y un objeto que se aproxima es demasiado corta.
(b) La funcion del freno automatico ante trafico transversal trasero puede ser incapaz de detectar objetos en las siguientes situaciones:
(1) Cuando el vehiculo esta estacionado en un lugar con una temperatura muy alta o muy baja.
(2) Cuando hay particulas extranas, como nieve, hielo o barro, en el parachoques trasero.
(3) Durante una lluvia intensa o cuando el agua salpica el vehiculo.
(4) Cuando un vehiculo que se aproxima es bloqueado del sensor de supervision de punto ciego por un vehiculo contiguo.
(5) Cuando el vehiculo se inclina de forma significativa.
(6) Cuando se remolca el vehiculo.
(7) Cuando el vehiculo esta equipado con una suspension rebajada o con neumaticos de un diametro diferente al original.
(8) Cuando la altura del vehiculo se ha cambiado radicalmente (la extremidad esta inclinada hacia arriba o hacia abajo).
(9) Cuando componentes electronicos, como una matricula retroiluminada, faros antiniebla, un mastil de guardabarros, una antena inalambrica o etiquetas, estan instalados cerca de los sensores.
(10) Cuando un sensor de supervision de punto ciego esta desalineado.
(11) Cuando varios vehiculos se aproximan con poco espacio entre ellos.
(12) Cuando un vehiculo se aproxima a alta velocidad.
(c) La funcion del freno automatico ante trafico transversal trasero puede ser incapaz de detectar

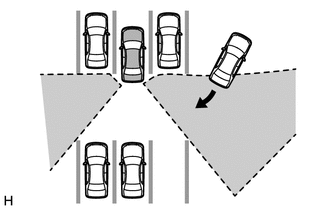

(1) Cuando un vehiculo se aproxima desde atras.

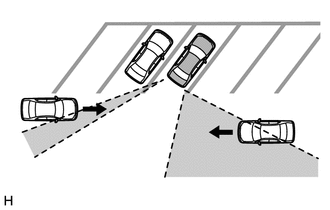

(2) Cuando el vehiculo esta estacionado en un angulo bajo.

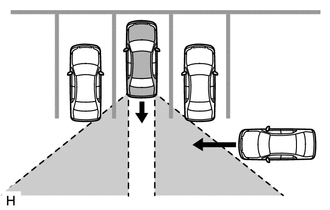

(3) Cuando alguno de los sensores de supervision de punto ciego esta obstruido, como por un vehiculo contiguo.

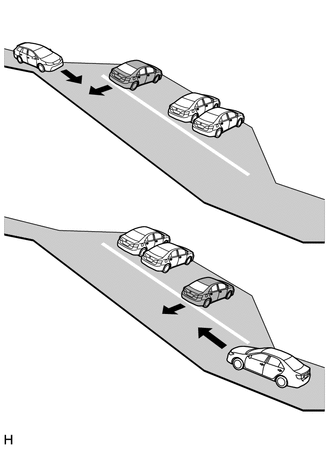

(4) Cuando se estaciona el vehiculo en una pendiente inclinada con diversos gradientes.

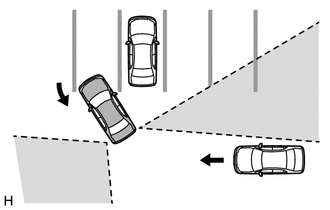

(5) Cuando un vehiculo gira muy cerca del vehiculo
MODOS DEL SENSOR
(a) Las descripciones de los sensores de supervision de punto ciego varian en funcion del sistema. En este manual de reparaciones, se utilizan los modos que aparecen en la siguiente tabla.
Nombre de la pieza | Nombre real de la pieza |
---|---|
Sensor derecho de supervision de punto ciego (B) |
Sensor derecho de supervision de punto ciego |
Sensor izquierdo de supervision de punto ciego (A) |
Sensor izquierdo de supervision de punto ciego |
