UBICACION DE LAS PIEZAS

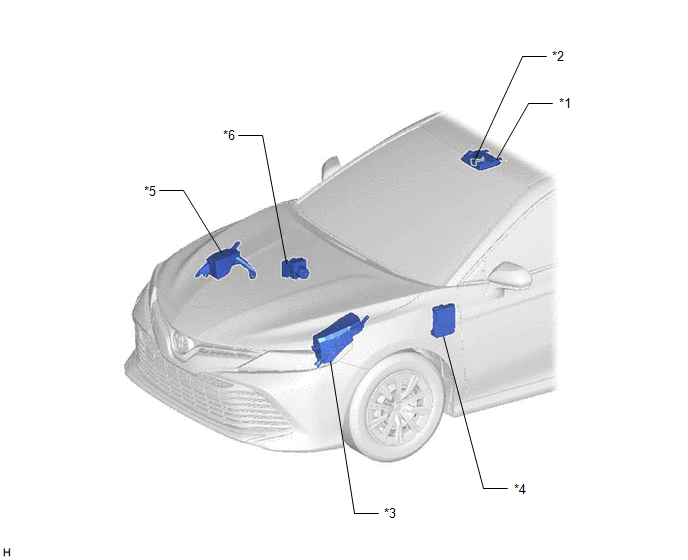

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO |
*2 | CONJUNTO DEL MICROFONO DEL TELEFONO |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE TV | *4 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC NO. 2 - FUSIBLE ECU-IG1 NO. 4 - Fusible ECU-IG2 NO. 3 (con interruptor manual [SOS]) - Fusible DCM (con interruptor manual [SOS]) - FUSIBLE DEL PANEL - FUSIBLE METER-IG2 - FUSIBLE ECU-B NO. 2 |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES NO. 2 DEL COMPARTIMIENTO DEL MOTOR - FUSIBLE AMP NO. 1 - FUSIBLE AMP NO. 2 |
*6 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |

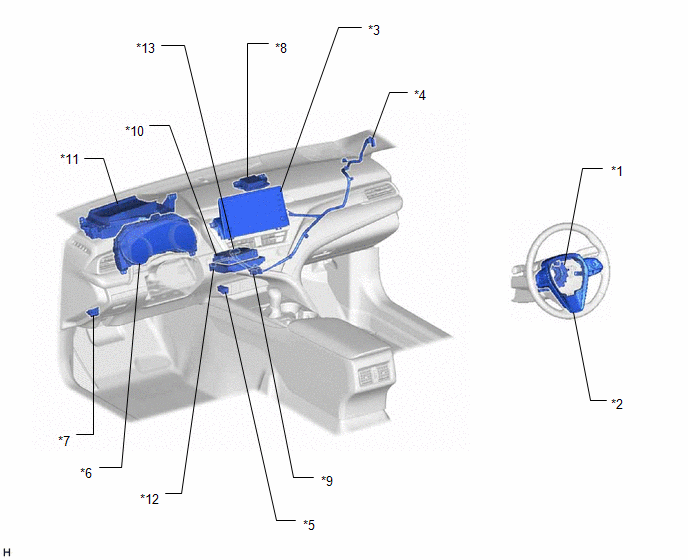

ILUSTRACION
|
*1 | SUBCONJUNTO DEL CABLE ESPIRAL |
*2 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
|
*3 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
*4 | SUBCONJUNTO DEL CABLE DE LA ANTENA (para la parte delantera) |
|
*5 | CONJUNTO DEL ADAPTADOR DE CONECTOR ESTEREO NO. 1 |
*6 | CONJUNTO DEL Juego de instrumentos |
|
*7 | DLC3 |
*8 | CONJUNTO DE LA ANTENA DE NAVEGACION - GPS |
| *9 |
SUBCONJUNTO DEL CABLE DE LA ANTENA (para la Antena de Navegacion) |
*10 | DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (con Interruptor (SOS) Manual) |
|
*11 | PANTALLA DE VISUALIZACION FRONTAL (SUBCONJUNTO DEL ESPEJO DEL MEDIDOR) (con sistema de pantalla virtual) |
*12 | ECU DE NAVEGACION |
|
*13 | CABLE DE NAVEGACION NO. 1 |
- | - |

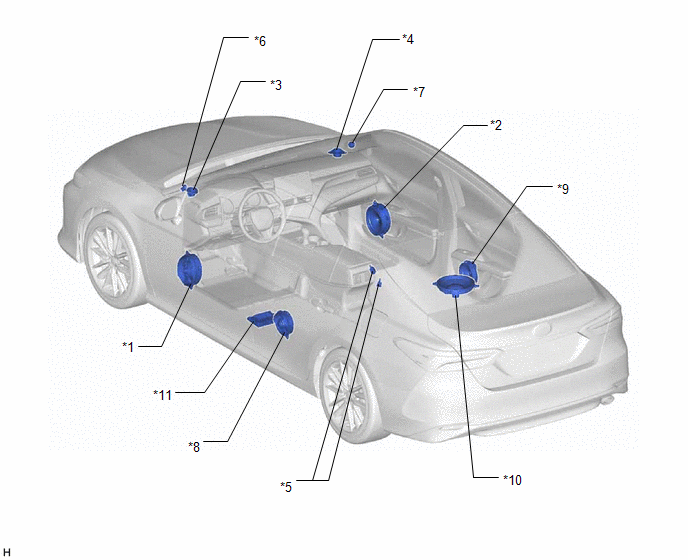

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO No. 1 |
*2 | CONJUNTO DEL ALTAVOZ DELANTERO DERECHO No. 1 |
|
*3 | CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO No. 2 |
*4 | CONJUNTO DEL ALTAVOZ DELANTERO DERECHO No. 2 |
|
*5 | CONDENSADOR DE AJUSTE DE RADIO |
*6 | CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO NO. 3 |
|
*7 | CONJUNTO DEL ALTAVOZ DELANTERO DERECHO NO. 3 |
*8 | CONJUNTO DEL ALTAVOZ TRASERO IZQUIERDO |
|
*9 | CONJUNTO DEL ALTAVOZ TRASERO DERECHO |
*10 | CONJUNTO DEL ALTAVOZ DE COMPONENTES ESTEREO TRASERO |
|
*11 | CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO |
- | - |

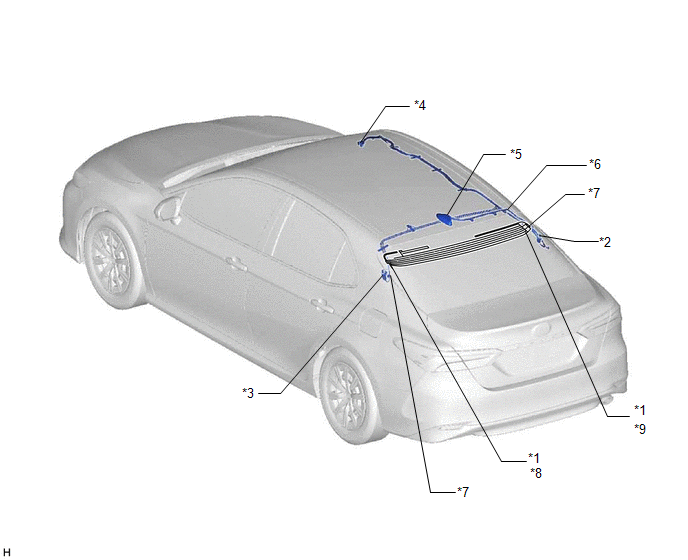

ILUSTRACION
.png)
|
*1 | CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA |
*2 | CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 1 |
|
*3 | CONJUNTO DE LA ANTENA DEL AMPLIFICADOR NO. 2 |
*4 | SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
|
*5 | CONJUNTO DE LA ANTENA DEL TECHO (con funcion SXM) - SiriusXM | *6 |
SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con funcion SXM) |
|
*7 | SUBCONJUNTO DEL CABLE DE LA ANTENA (para la parte trasera) |
*8 | - FM secundaria |
|
*9 | - FM principal - AM | - |
- |
