UBICACION DE LAS PIEZAS
ILUSTRACION
|

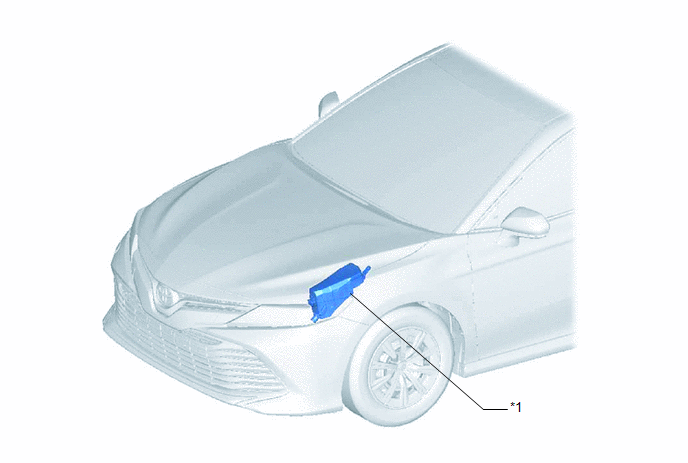

*1 | CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - FUSIBLE PRINCIPAL S/HTR |
- | - |
ILUSTRACION
|

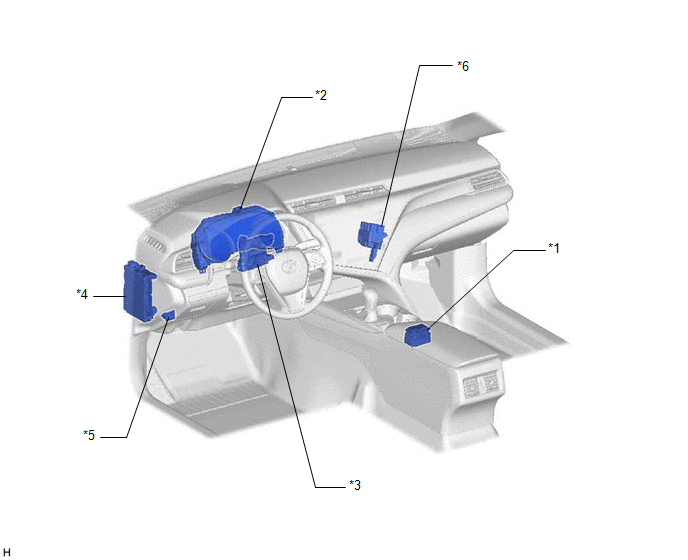

*1 | INTERRUPTOR DEL ASIENTO DE RELAJACION | *2 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE DEL PANEL - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R |
|
*5 | DLC3 |
*6 | CONJUNTO DEL BLOQUE DE RELES NO. 6 - RELE S/HTR F/R |
ILUSTRACION
|

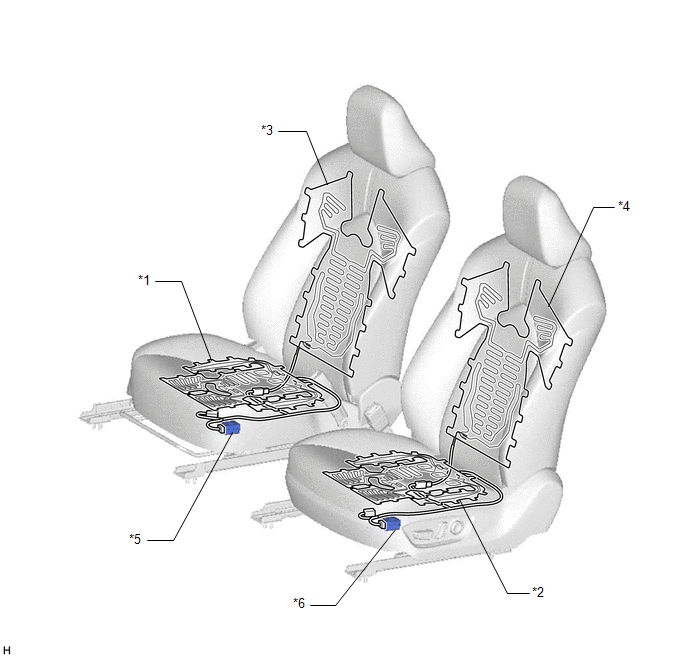

*1 | CONJUNTO DE CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO |
*2 | CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO |
|
*3 | CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO |
*4 | CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO |
|
*5 | SUBCONJUNTO DEL CONTROL DE LA CALEFACCION DEL ASIENTO DERECHO |
*6 | SUBCONJUNTO DEL CONTROL DE LA CALEFACCION DEL ASIENTO IZQUIERDO |
PrecauciOn
Diagrama Del SistemaComponentes
COMPONENTES ILUSTRACIÓN
*A Para el tipo A
*B Sin sistema de supervisión de vista panorámica
*C Con sistema de supervisión de vista panorámica
- -
*1 ESPEJO EXTERIOR
*2 CUBIERTA DEL ESPEJO EXTERIOR
*3 CUBIERTA DEL ESPEJO EXTERIOR ...
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
Tabla de comunicaciones
ECU transmisora ECU de recepción
Señal Método de comunicación
Conjunto del interruptor maestro de la red múltiplex
Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
S ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA EL SECADOR DEL ENFRIADOR
(a) Utilizando una llave hexagonal recta de 14 mm, extraiga la
tapa del modulador.
*a Modulador
(b) Utilice unos alicantes para extraer el secador del enfriador
del modulador. ...
