UBICACION DE LAS PIEZAS
ILUSTRACION
|

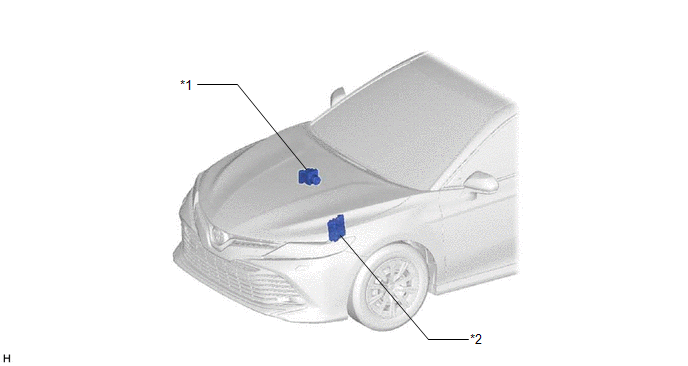

*1 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*2 | ECM |
ILUSTRACION
|

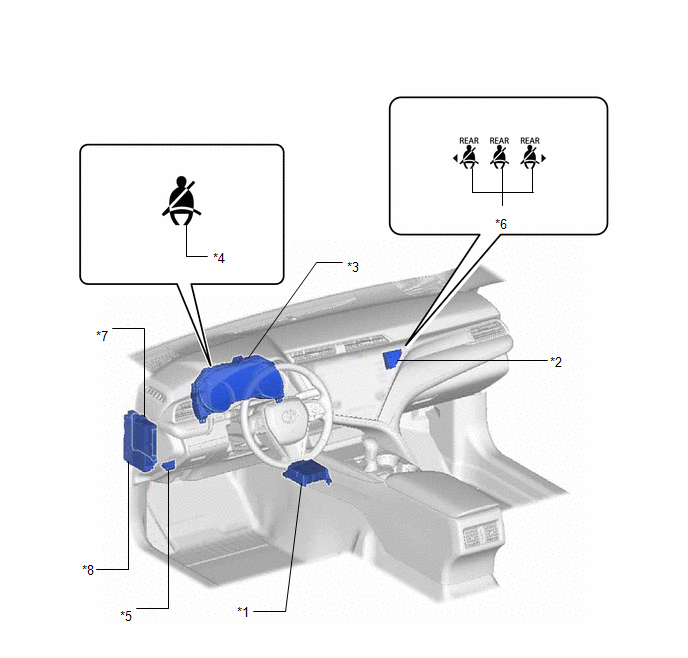

*1 | CONJUNTO DEL SENSOR DEL AIRBAG | *2 |
CONJUNTO DE LAS LUCES TESTIGO |
|
*3 | CONJUNTO DEL MEDIDOR COMBINADO - AVISADOR ACUSTICO DEL CINTURON DE SEGURIDAD | *4 |
INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD |
|
*5 | DLC3 |
*6 | INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO |
|
*7 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*8 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 |
ILUSTRACION
|

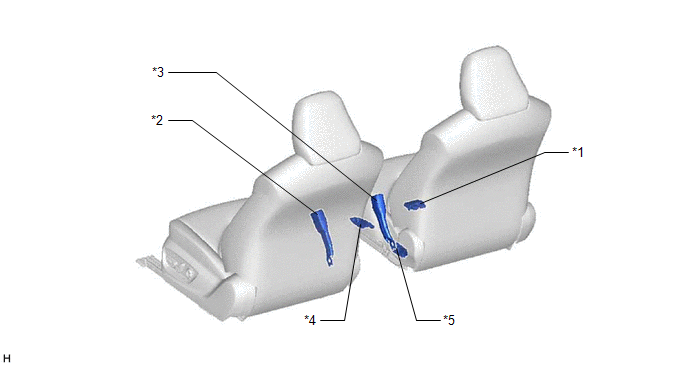

*1 | ECU DE DETECCION DE OCUPANTES | *2 |
CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO |
| *3 |
CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO | *4 |
SENSOR DE CLASIFICACION DE OCUPANTES DELANTERO IZQUIERDO |
|
*5 | SENSOR DE CLASIFICACION DE OCUPANTES TRASERO IZQUIERDO |
- | - |
ILUSTRACION
|

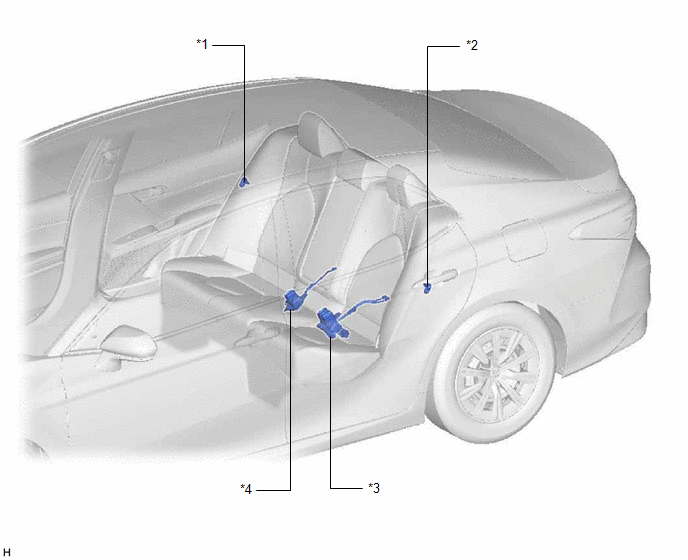

*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (DERECHA) |
*2 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (IZQUIERDA) |
|
*3 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO |
