Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Freno / Sistema De Frenos (otros) / Bomba De VacÍo (para 2gr-fks) / Componentes

COMPONENTES

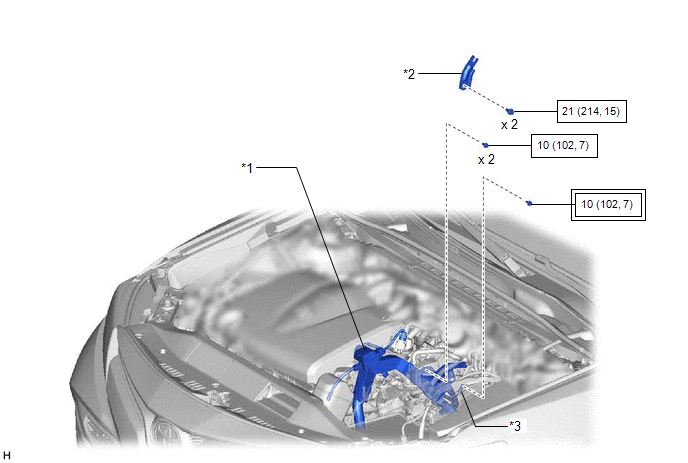

ILUSTRACIÓN

*1

CABLE DEL MOTOR

*2

PUNTAL DE LA CÁMARA DE COMPENSACIÓN NO. 2

*3

CABLE DE MASA

-

-

Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

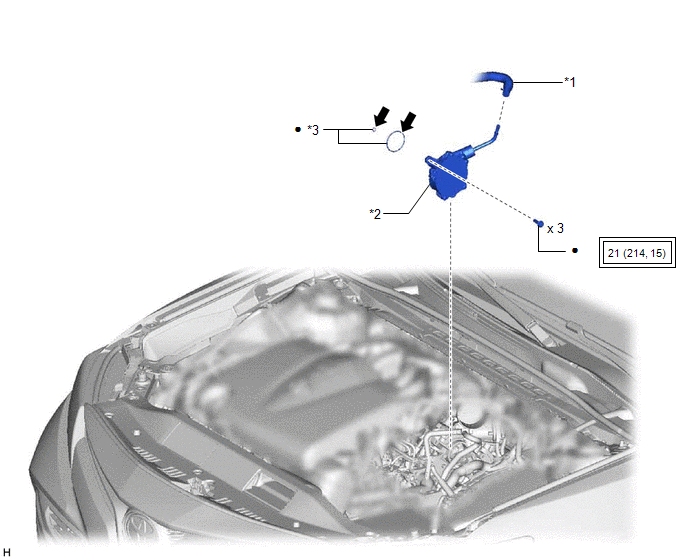

ILUSTRACIÓN

*1

TUBO DE AIRE

*2

CONJUNTO DE LA BOMBA DE VACÍO

*3

JUNTA TÓRICA

-

-

Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable

Aceite de motor

★

Pieza prerrecubierta
Bomba De VacÍo (para 2gr-fks)
...

InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS Haga clic aquí 2. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO CE ...
