UBICACION DE LAS PIEZAS

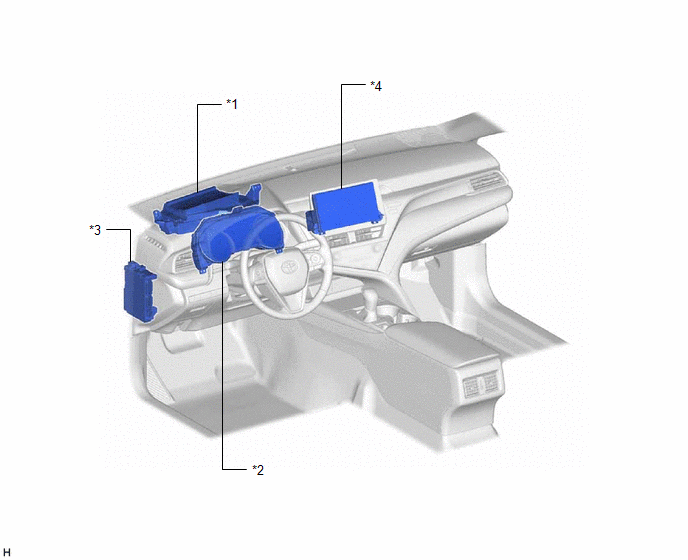

ILUSTRACION

*1

SUBCONJUNTO DEL ESPEJO DEL MEDIDOR COMBINADO

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC NO. 2

- FUSIBLE ECU-IG1 NO. 4

*4

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
PrecauciOn
PRECAUCION MEDIDAS DE PRECAUCION PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA AVISO: Cuando desconecte el cable del terminal negativo (-) de la bateria, inicialice los siguiente ...

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA OBSERVACION: Consulte el diagrama del sistema de comunicacion de CAN. Haga clic aqui ...

LEER SIGUIENTE:

Tabla De SÍntomas De Problemas
TABLA DE SÍNTOMAS DE PROBLEMAS AVISO: Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte Registro. Haga clic aquí OBSERVACIÓN: La localización de averías del sistema antirrobo se b ...

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de ...

Terminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) (a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de ...
