COMPONENTES

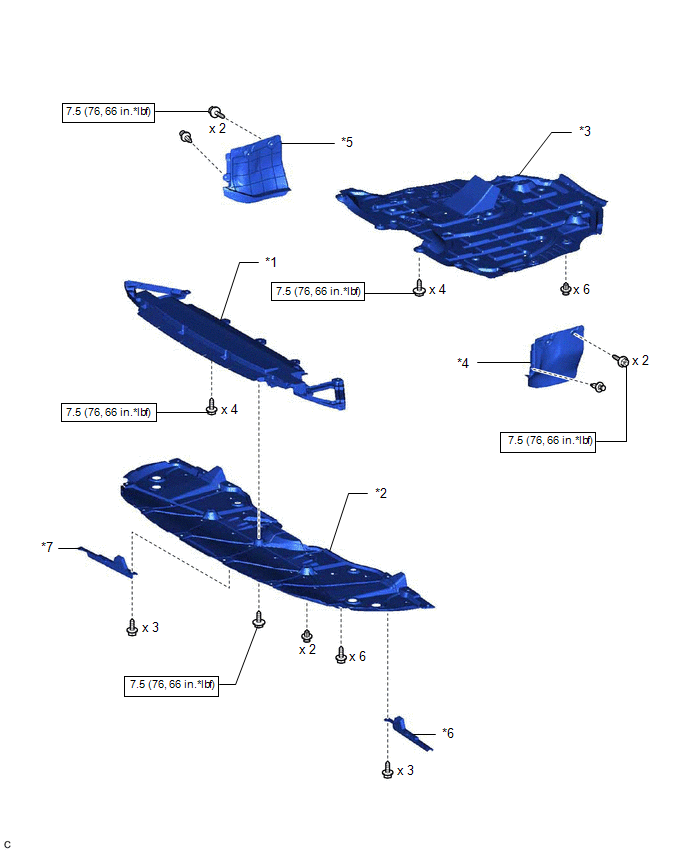

ILUSTRACIÓN
*1 | AMORTIGUADOR DEL PARACHOQUES DELANTERO INFERIOR |
*2 | CUBIERTA INFERIOR DEL MOTOR NO. 1 |
*3 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
*4 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA |
*6 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*7 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

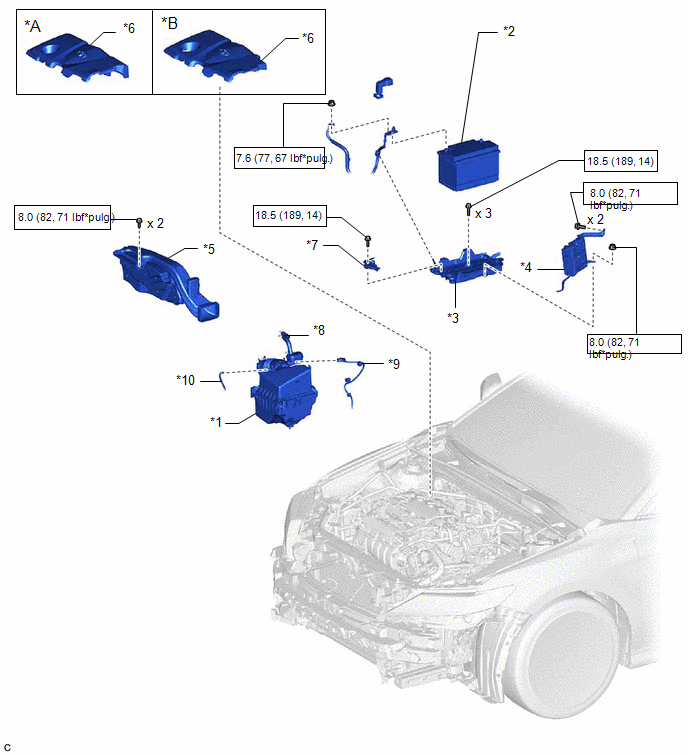

ILUSTRACIÓN
*A | para 2WD |
*B | para AWD |
*1 | CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR |
*2 | BATERÍA |
*3 | SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
*4 | ECM |
*5 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
*6 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1 |
*7 | ABRAZADERA DE LA BATERÍA NO. 2 |
*8 | MANGUERA DE VENTILACIÓN N.° 2 |
*9 | CONECTOR DEL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE |
*10 | MANGUERA DE VACÍO |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

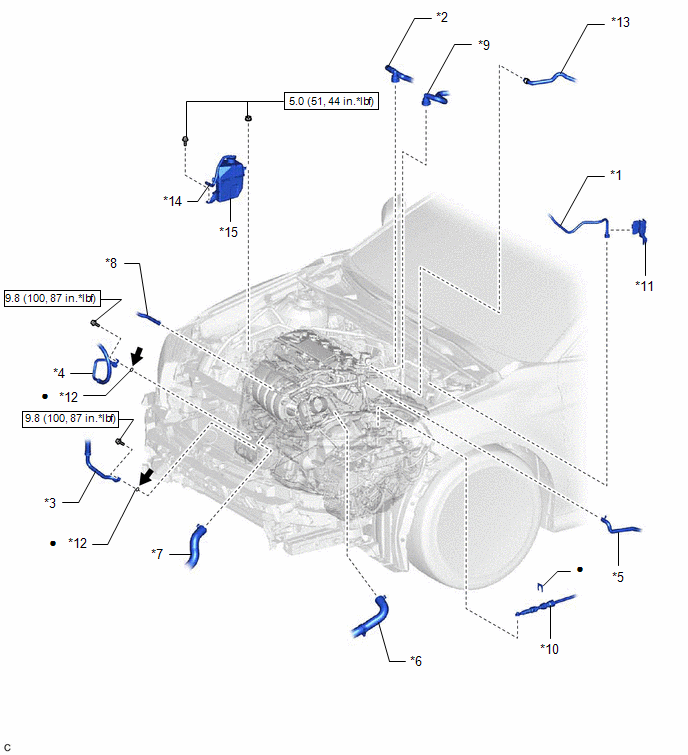

ILUSTRACIÓN
*1 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE |
*2 | MANGUERA DE ENTRADA DE LA CALEFACCIÓN |
*3 | SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN |
*4 | SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
*5 | MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE NO. 1 |
*6 | MANGUERA DEL RADIADOR NO. 1 |
*7 | MANGUERA DEL RADIADOR NO. 2 |
*8 | MANGUERA DE DERIVACIÓN DE AGUA NO. 5 |
*9 | MANGUERA DE SALIDA DE LA CALEFACCIÓN |
*10 | CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
*11 | ABRAZADERA DEL TUBO DE COMBUSTIBLE No. 1 |
*12 | JUNTA TÓRICA |
*13 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
*14 | MANGUERA DE DERIVACIÓN DE AGUA NO. 6 |
*15 | CONJUNTO DEL DEPÓSITO AUXILIAR DEL RADIADOR |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |

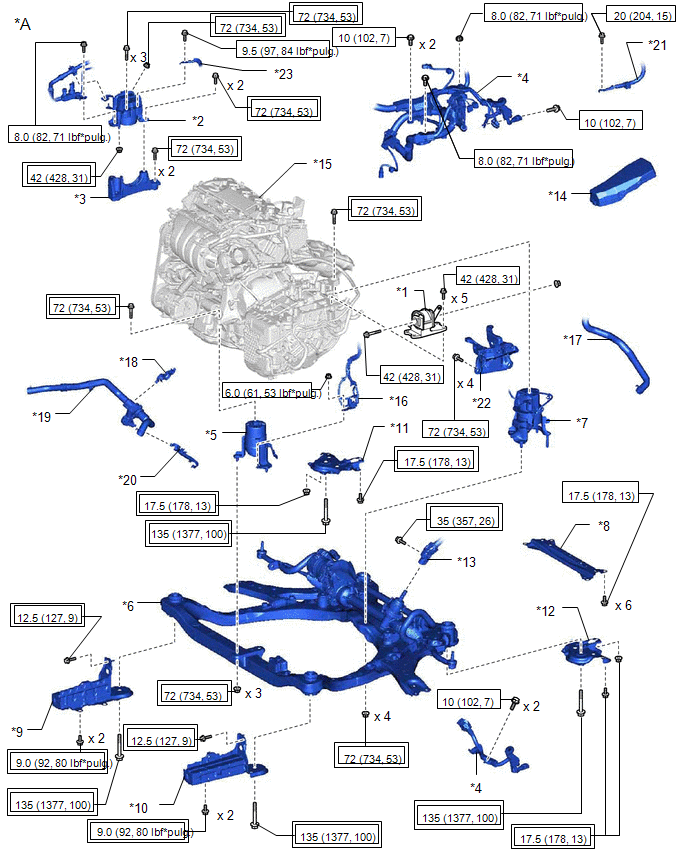

ILUSTRACIÓN
*A | Para 2WD |
- | - |
*1 | AISLANTE DE MONTAJE TRASERO DEL MOTOR No. 2 |
*2 | SUBCONJUNTO DERECHO DEL AISLANTE DE MONTAJE DEL MOTOR |
*3 | SEPARADOR DE MONTAJE DEL MOTOR |
*4 | MAZO DE CABLES |
*5 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*6 | CONJUNTO DEL BASTIDOR DELANTERO |
*7 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
*8 | PLACA DE MONTAJE DE LA CARROCERÍA |
*9 | SUBCONJUNTO DE LA EXTENSIÓN DERECHA DEL PARACHOQUES DELANTERO |
*10 | SUBCONJUNTO DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES DELANTERO |
*11 | SUBCONJUNTO DERECHO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*12 | SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*13 | CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN |
*14 | CUBIERTA DEL BLOQUE DE RELÉS No. 2 |
*15 | CONJUNTO DEL MOTOR CON TRANSEJE |
*16 | MANGUERA DE VACÍO |
*17 | CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA |
*18 | ABRAZADERA DE LA MANGUERA |
*19 | VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1) |
*20 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
*21 | CABLE DE MASA |
*22 | SUBCONJUNTO IZQUIERDO DEL SOPORTE DE MONTAJE DEL MOTOR |
*23 | CABLE DE MASA NO. 2 |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
ILUSTRACIÓN
*A | Para AWD |
- | - |
*1 | AISLANTE DE MONTAJE TRASERO DEL MOTOR No. 2 |
*2 | SUBCONJUNTO DERECHO DEL AISLANTE DE MONTAJE DEL MOTOR |
*3 | SEPARADOR DE MONTAJE DEL MOTOR |
*4 | MAZO DE CABLES |
*5 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*6 | CONJUNTO DEL BASTIDOR DELANTERO |
*7 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
*8 | PLACA DE MONTAJE DE LA CARROCERÍA |
*9 | SUBCONJUNTO DE LA EXTENSIÓN DERECHA DEL PARACHOQUES DELANTERO |
*10 | SUBCONJUNTO DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES DELANTERO |
*11 | SUBCONJUNTO DERECHO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*12 | SUBCONJUNTO IZQUIERDO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*13 | CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN |
*14 | CUBIERTA DEL BLOQUE DE RELÉS No. 2 |
*15 | CONJUNTO DEL MOTOR CON TRANSEJE |
*16 | MANGUERA DE VACÍO |
*17 | CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA |
*18 | ABRAZADERA DE LA MANGUERA |
*19 | VÁLVULA DE CIERRE DE CAUDAL (MANGUERA DE DERIVACIÓN DE AGUA N° 1) |
*20 | ABRAZADERA DEL RESPIRADERO DE LA TRANSMISIÓN |
*21 | CABLE DE MASA |
*22 | SUBCONJUNTO IZQUIERDO DEL SOPORTE DE MONTAJE DEL MOTOR |
*23 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
*24 | SOPORTE DE LA ABRAZADERA DEL SENSOR DE ESCAPE |
*25 | CABLE DE MASA NO. 2 |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

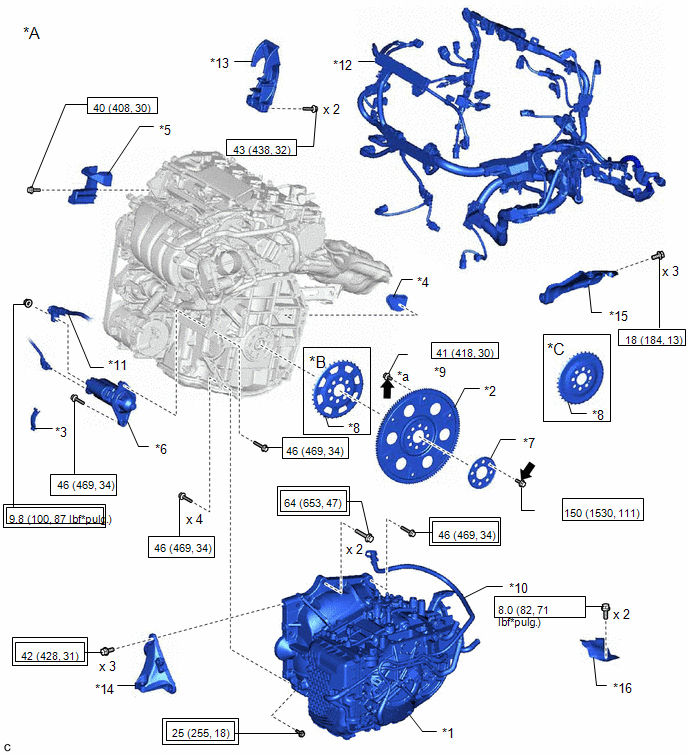

ILUSTRACIÓN
*A | para 2WD |
*B | Tipo A |
*C | Tipo B |
- | - |
*1 | CONJUNTO DEL TRANSEJE AUTOMÁTICO |
*2 | SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA |
*3 | CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE |
*4 | CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE |
*5 | PROTECCIÓN DE DESCARGA DE COMBUSTIBLE |
*6 | CONJUNTO DEL MOTOR DE ARRANQUE |
*7 | SEPARADOR TRASERO DE LA PLACA IMPULSORA |
*8 | PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL NO. 1 |
*9 | PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA |
*10 | MANGUERA DEL TAPÓN DEL RESPIRADERO |
*11 | CABLE DEL MOTOR NO. 2 |
*12 | CABLE DEL MOTOR |
*13 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
*14 | AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN |
*a | COLOR NEGRO: x 1 COLOR PLATA: x 5 | - |
- |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par especificado |
![]() |
Adhesivo 1324 | ★ |
Pieza prerrecubierta |

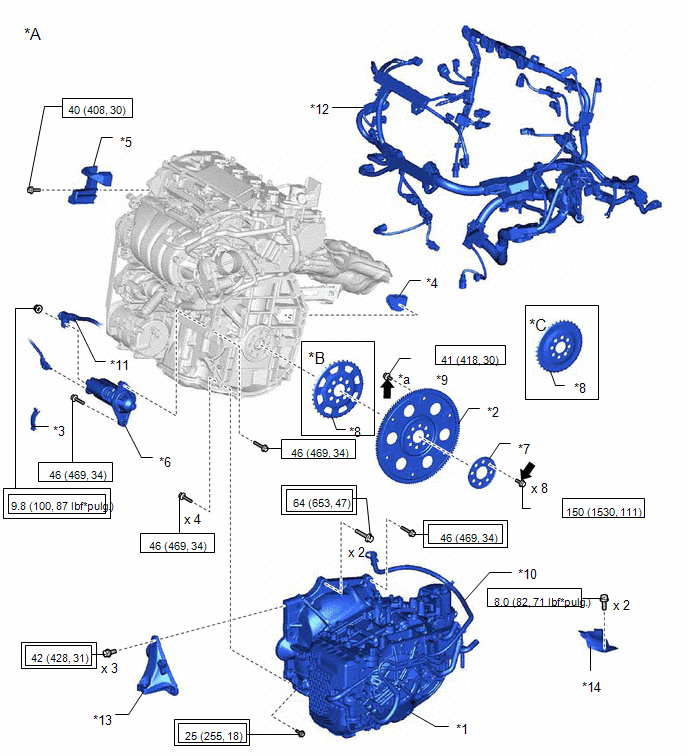

ILUSTRACIÓN
*A | Para AWD |
*B | Tipo A |
*C | Tipo B |
- | - |
*1 | CONJUNTO DEL TRANSEJE AUTOMÁTICO |
*2 | SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA |
*3 | CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE |
*4 | CUBIERTA INFERIOR DEL ALOJAMIENTO DEL VOLANTE |
*5 | PROTECCIÓN DE DESCARGA DE COMBUSTIBLE |
*6 | CONJUNTO DEL MOTOR DE ARRANQUE |
*7 | SEPARADOR TRASERO DE LA PLACA IMPULSORA |
*8 | PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL NO. 1 |
*9 | PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA |
*10 | MANGUERA DEL TAPÓN DEL RESPIRADERO |
*11 | CABLE DEL MOTOR NO. 2 |
*12 | CABLE DEL MOTOR |
*13 | PROTECTOR DE LA BOMBA DE COMBUSTIBLE |
*14 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
*15 | AISLANTE TÉRMICO DEL ÁRBOL DE TRANSMISIÓN |
*16 | AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN |
*a | COLOR NEGRO: x 1 COLOR PLATA: x 5 | - |
- |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par especificado |
![]() |
Adhesivo 1324 | ★ |
Pieza prerrecubierta |
UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION
*A para 2WD
*B para AWD
*1 ECM
*2 ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE
*3 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR
- RELE EFI-MAIN NO. 2 - FUSIBLE EFI-MAIN NO. 2 - RELE I ...
PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable.
Nombre del sistema Consulte el Procedimie ...
Montaje
MONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. INSTALE EL CUERPO Y LENTE DE LAS LUCES TRASERAS
2. INSTALE LA ...
