UBICACION DE LAS PIEZAS

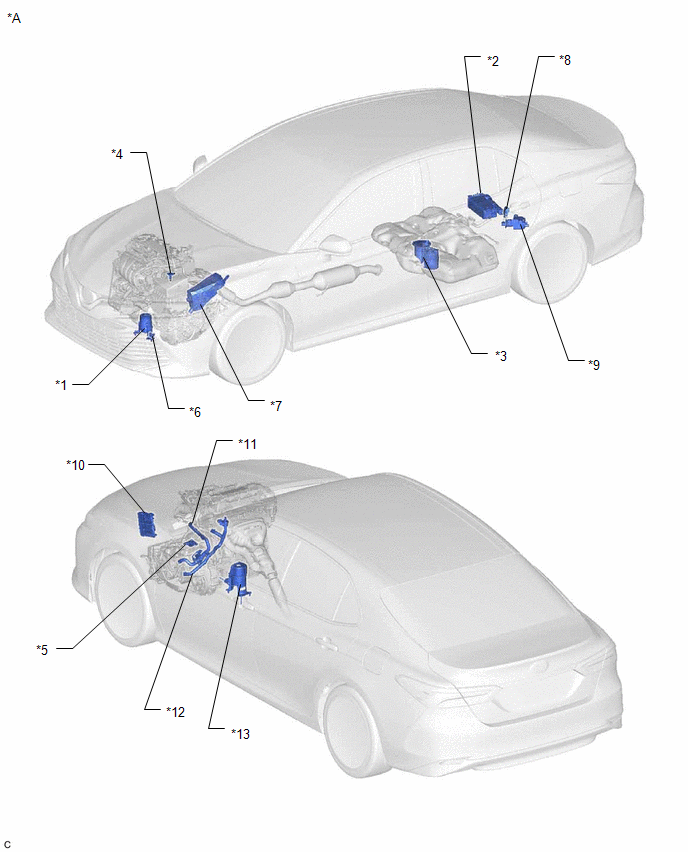

ILUSTRACION
*A | Para modelos 2WD |
- | - |
*1 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*2 | RECIPIENTE |
*3 | BOMBA DE COMBUSTIBLE (para el lado de baja presion) |
*4 | SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE |
*5 | CONJUNTO DEL INTERRUPTOR DE POSICION DE ESTACIONAMIENTO/PUNTO MUERTO |
*6 | VALVULA DE CONMUTACION DE VACIO (para el sistema de soporte del motor de control activo) |
*7 | CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR |
*8 | ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE |
*9 | MODULO DE LA BOMBA DEL RECIPIENTE |
*10 | ECM |
*11 | VALVULA DE CIERRE DE CAUDAL (para el control del ATF) (MANGUERA DE DERIVACION DE AGUA N° 1) |
*12 | VALVULA DE CIERRE DE CAUDAL (para el control de la calefaccion) (CONJUNTO DE LA MANGUERA DE DERIVACION DE AGUA) |
*13 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
- | - |

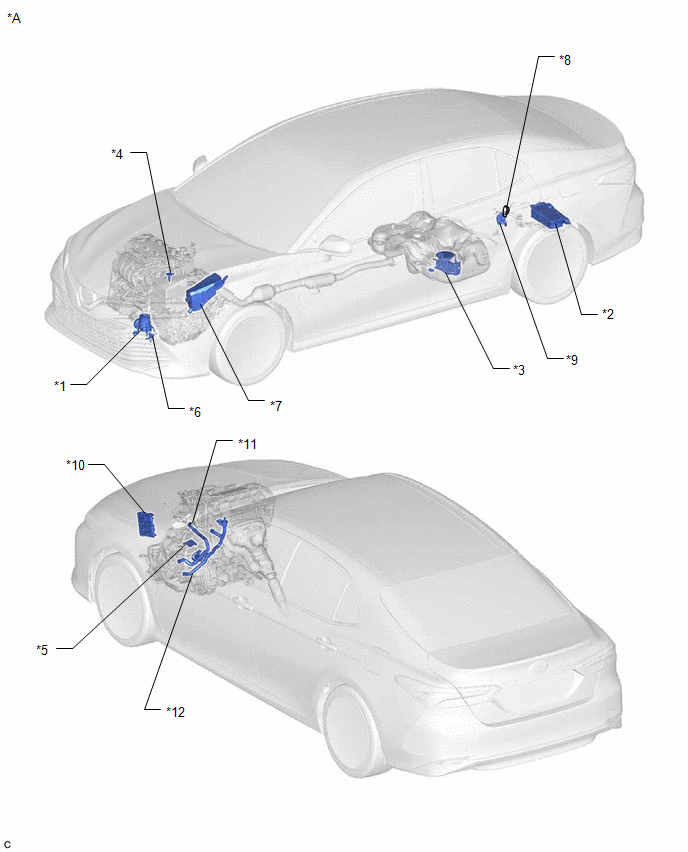

ILUSTRACION
*A | Para modelos AWD |
- | - |
*1 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*2 | RECIPIENTE |
*3 | BOMBA DE COMBUSTIBLE (para el lado de baja presion) |
*4 | SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE |
*5 | CONJUNTO DEL INTERRUPTOR DE POSICION DE ESTACIONAMIENTO/PUNTO MUERTO |
*6 | VALVULA DE CONMUTACION DE VACIO (para el sistema de soporte del motor de control activo) |
*7 | CONJUNTO DEL BLOQUE DE EMPALMES Y DEL BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR |
*8 | ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE |
*9 | MODULO DE LA BOMBA DEL RECIPIENTE |
*10 | ECM |
*11 | VALVULA DE CIERRE DE CAUDAL (para el control del ATF) (MANGUERA DE DERIVACION DE AGUA N° 1) |
*12 | VALVULA DE CIERRE DE CAUDAL (para el control de la calefaccion) (CONJUNTO DE LA MANGUERA DE DERIVACION DE AGUA) |

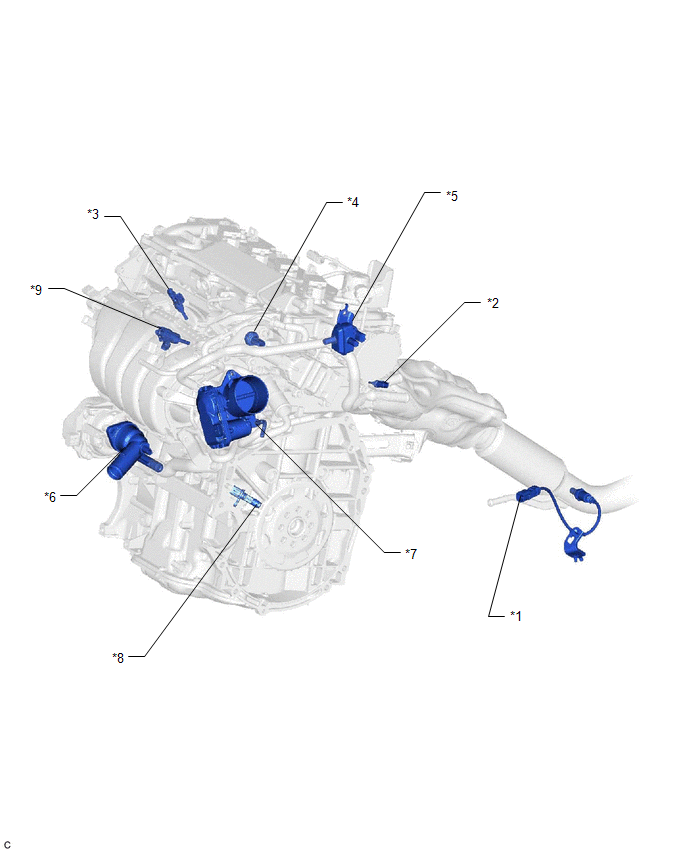

ILUSTRACION
*1 | SENSOR DE LA RELACION AIRE-COMBUSTIBLE (sensor 2) |
*2 | SENSOR DE Temperatura del refrigerante del motor |
*3 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA |
*4 | Sensor de presion del combustible (TUBO DE DESCARGA DE COMBUSTIBLE CON SUBCONJUNTO DEL SENSOR) (para el lado de baja presion) |
*5 | VALVULA DE CONMUTACION DE VACIO (VSV DE PURGA) |
*6 | SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO |
*7 | CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR |
*8 | SENSOR DE POSICION DEL CIGUENAL |
*9 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO |
- | - |

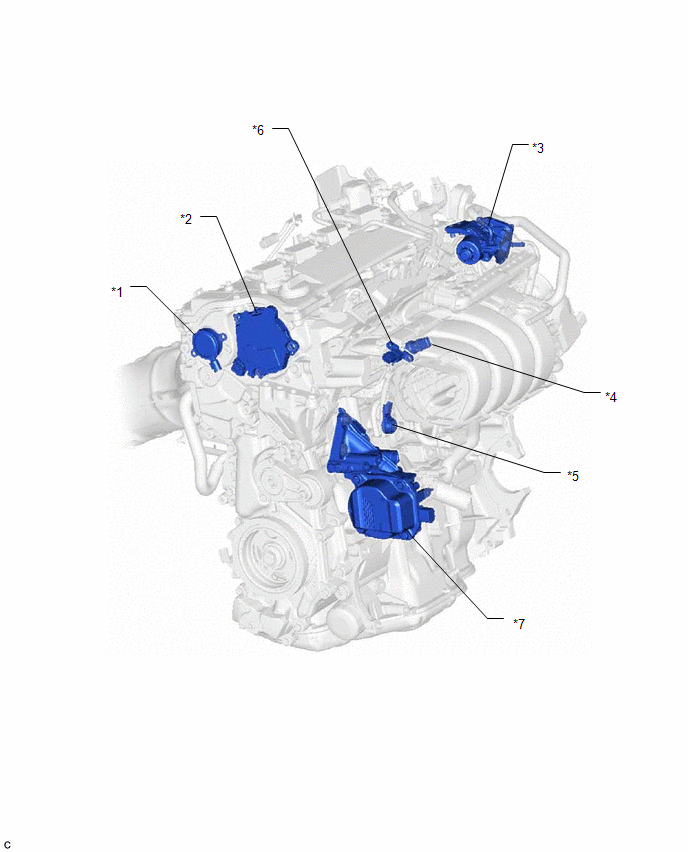

ILUSTRACION
*1 | CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE LA DISTRIBUCION DE LA LEVA |
*2 | CONJUNTO DEL MOTOR DE DISTRIBUCION DEL ARBOL DE LEVAS CON EDU |
*3 | CONJUNTO DE LA VALVULA DE EGR |
*4 | SENSOR DE PRESION DEL COMBUSTIBLE (para el lado de alta presion) |
*5 | SENSOR DE CONTROL DE DETONACIONES |
*6 | SENSOR DE PRESION ABSOLUTA DEL COLECTOR |
*7 | CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR (ALOJAMIENTO DE ENTRADA DE AGUA) |
- | - |

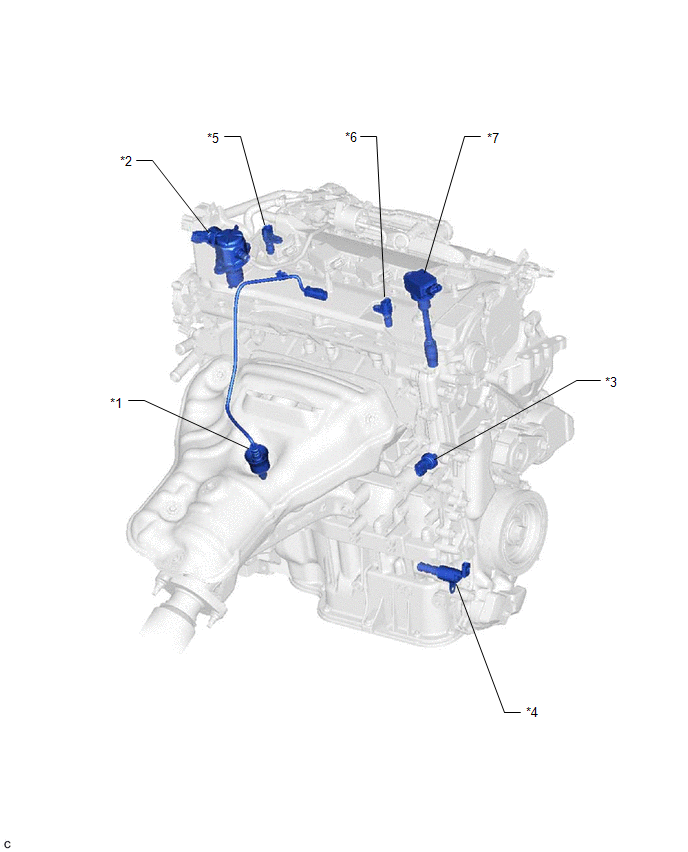

ILUSTRACION
*1 | SENSOR DE LA RELACION AIRE-COMBUSTIBLE (sensor 1) |
*2 | CONJUNTO DE LA BOMBA DE COMBUSTIBLE (para el lado de alta presion) |
*3 | SENSOR DE TEMPERATURA Y PRESION DEL ACEITE |
*4 | CONJUNTO DE LA VALVULA REGULADORA DE PRESION DEL ACEITE |
*5 | SENSOR DE POSICION DEL ARBOL DE LEVAS (para el arbol de levas de admision) |
*6 | SENSOR DE POSICION DEL ARBOL DE LEVAS (para el arbol de levas de escape) |
*7 | CONJUNTO DE LA BOBINA DE ENCENDIDO |
- | - |

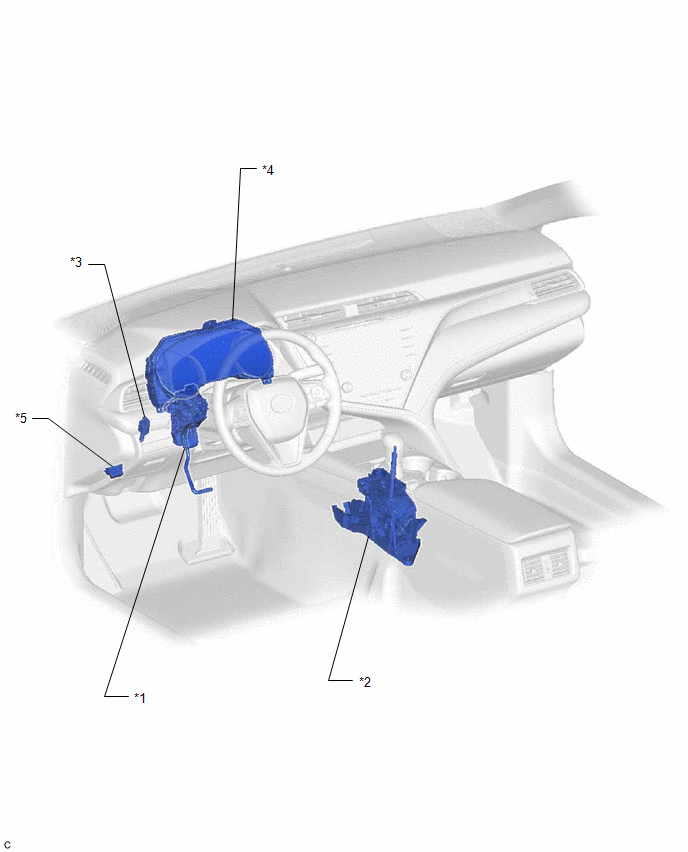

ILUSTRACION
*1 | CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR |
*2 | INTERRUPTOR DE CONTROL DE LA TRANSMISION (CONJUNTO DE LA UNIDAD DE CONTROL DEL BLOQUEO DEL CAMBIO) |
*3 | INTERRUPTOR DE LAS LUCES DE FRENO |
*4 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*5 | DLC3 |
- | - |
