DESCRIPCION

El ECM envia la senal de regimen del motor al conjunto del amplificador del aire acondicionado mediante la comunicacion CAN.

El conjunto del amplificador del aire acondicionado lee la diferencia entre la velocidad del compresor y el regimen del motor. Si la diferencia es demasiado grande, el conjunto del amplificador del aire acondicionado determina que el compresor esta bloqueado y desactiva el conjunto del embrague magnetico.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Memoria

B1422

Bloqueo del compresor

Circuito abierto o cortocircuito en el sensor de bloqueo del A/C
  • Conjunto del embrague magnetico
  • Mazo de cables o conector
  • Conjunto del amplificador del aire acondicionado

Memorizada

(3 segundos o mas)

OBSERVACION:

El conjunto del amplificador del aire acondicionado memoriza este DTC si la averia se ha producido durante el periodo indicado entre parentesis.

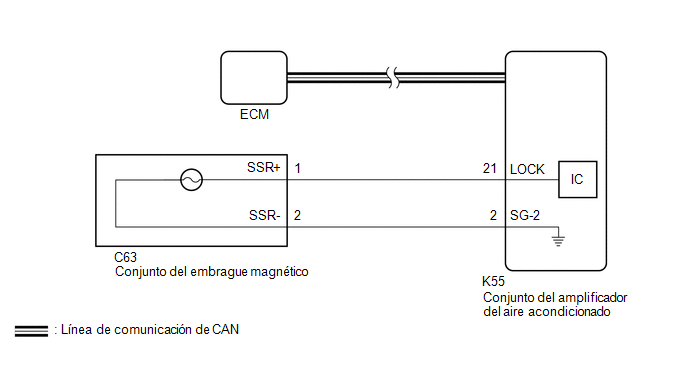

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL EMBRAGUE MAGNETICO

(a) Extraiga el conjunto del compresor con embrague magnetico.

Haga clic aqui

(b) Revise el conjunto del embrague magnetico.

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL EMBRAGUE MAGNETICO

Haga clic aqui

OK

2.

INSPECCIONE EL MAZO Y EL CONECTOR (CONJUNTO DEL EMBRAGUE MAGNETICO - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector K55 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

C63-1 (SSR+) - K55-21 (LOCK)

Siempre

Inferior a 1 ?

C63-2 (SSR-) - K55-2 (SG-2)

Siempre

Inferior a 1 ?

C63-1 (SSR+) o K55-21 (LOCK) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior

C63-2 (SSR-) o K55-2 (SG-2) - Otros terminales y masa de la carroceria

Siempre

10 k? o superior
OK

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
Circuito de temperatura del evaporador o termistor de la aleta del evaporador (B1413)
DESCRIPCION El termistor del enfriador No. 1 esta instalado en el evaporador de la unidad de aire acondicionado para detectar la temperatura del aire enfriado que ha pasado a traves del evaporador ...

Circuito abierto en el circuito del sensor de presion/presion del refrigerante anomala (B1423)
DESCRIPCION Este DTC se almacena si la presion del refrigerante del lado de alta presion es excesivamente baja (176 kPaG (1.8 kgf/cm2, 26 psi) o menos) o excesivamente alta (3025 kPaG (30.8 kgf/cm ...
