Manual de réparation,
Componentes
COMPONENTES

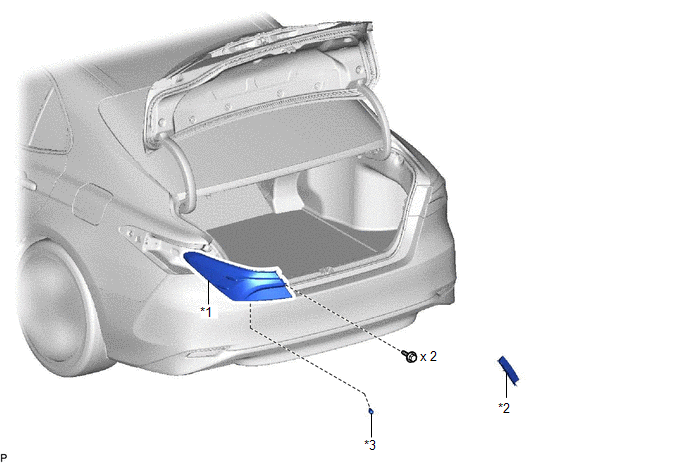

ILUSTRACIÓN
|
*1 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS |
*2 | CUBIERTA DE LAS LUCES COMBINADAS TRASERAS |
|
*3 | BOMBILLA DEL INTERMITENTE TRASERO |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí .gif)
2. SEPARE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

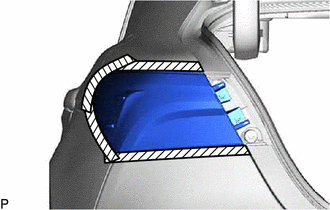

(a) Aplique cinta protectora alrededor del conjunto de las luces combinadas traseras como se muestra en la ilustración.
 |
Cinta protectora |

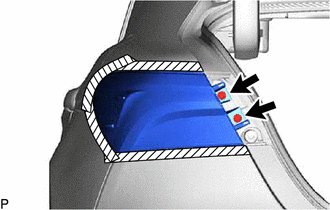

| (b) Extraiga los 2 tonillos. |
|

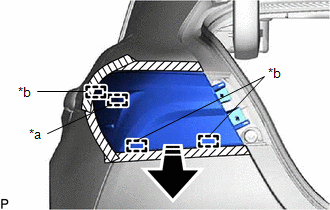

(c) Tire de las luces combinadas traseras hacia la parte trasera del vehículo, como se muestra en la ilustración, para desenganchar el pasado y las 3 guías y separe el conjunto de las luces traseras.
AVISO:
Para evitar que el conjunto de las luces combinadas traseras se caiga cuando desenganche el pasado y las guías, sujete ligeramente el conjunto de las luces combinadas traseras.
|
*a | Pasador |
|
*b | Guía |
.png) |
Extraiga en esta dirección |
3. EXTRAIGA LA BOMBILLA DEL INTERMITENTE TRASERO

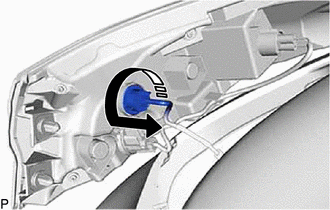

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para desconectarlos como una unidad.
|
|
Extraiga en esta dirección |
(b) Extraiga la bombilla del intermitente trasero del zócalo y cable de las luces combinadas traseras.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DEL INTERMITENTE TRASERO
(a) Coloque la bombilla del intermitente trasero en el zócalo y cable de las luces combinadas traseras.

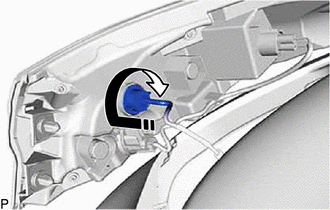

(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para conectarlos como una unidad.
.png) |
Instalar en esta dirección |
2. COLOQUE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

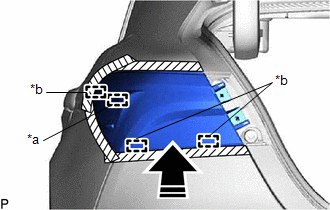

(a) Enganche las 3 guías y el pasador para colocar provisionalmente el conjunto de las luces combinadas traseras, como se muestra en la ilustración.
|
*a | Pasador |
|
*b | Guía |
|
|
Coloque en esta dirección |
(b) Instale el conjunto de las luces combinadas traseras con los 2 tonillos.
(c) Retire la cinta protectora.
3. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS
Haga clic aquí .gif)
