Componentes
COMPONENTES

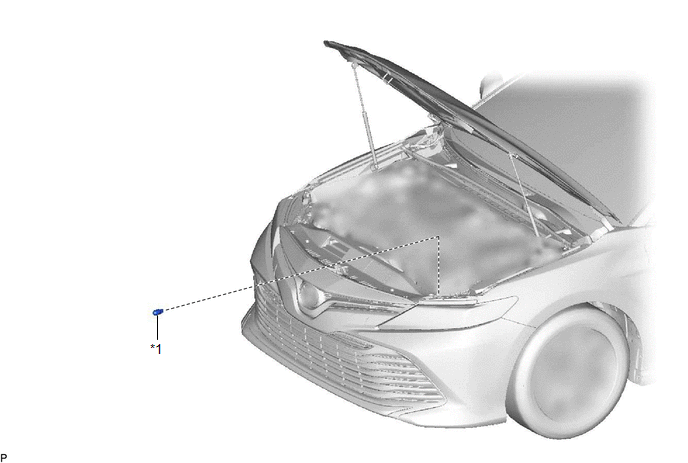

ILUSTRACIÓN
|
*1 | BOMBILLA DEL INTERMITENTE DELANTERO |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LOS INTERMITENTES DELANTEROS

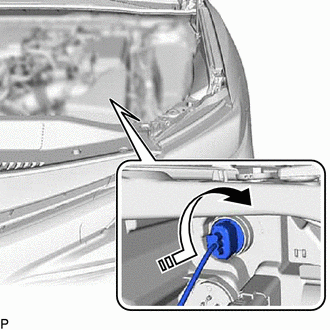

(a) Gire el cable de los faros con la bombilla de los intermitentes delanteros según se muestra en la ilustración para desconectarlos como si se tratase de una unidad.
.png) |
Extraiga en esta dirección |
(b) Extraiga la bombilla del intermitente delantero del cable del faro.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA BOMBILLA DE LOS INTERMITENTES DELANTEROS
(a) Coloque la bombilla del intermitente delantero en el cable del faro.

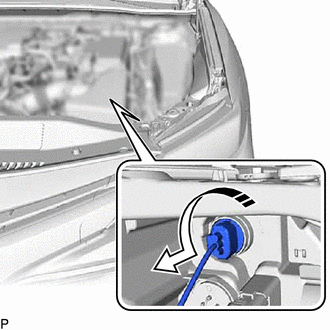

(b) Gire el cable de los faros con la bombilla de los intermitentes delanteros según se muestra en la ilustración para conectarlos como si se tratase de una unidad.
.png) |
Instalar en esta dirección |
