Componentes

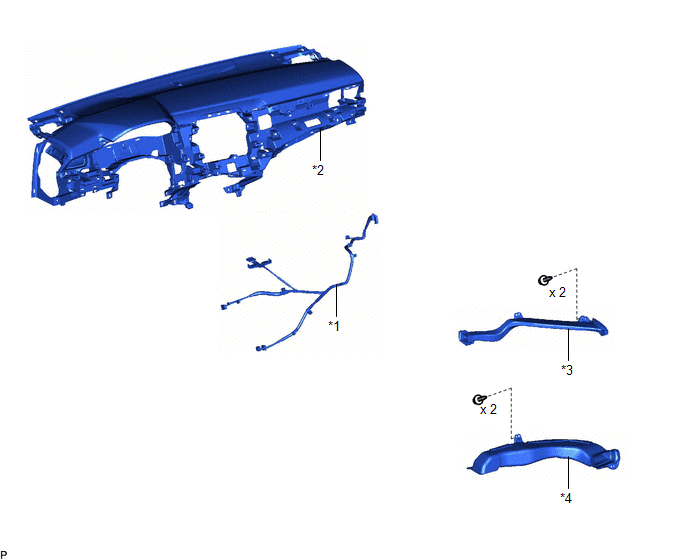

COMPONENTES
ILUSTRACION
|
*1 | SUBCONJUNTO DEL CABLE DE LA ANTENA |
*2 | SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS |
|
*3 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2 |
*4 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3 |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/RECOMENDACION
Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del subconjunto del cable de la antena se muestran a continuacion.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui .gif)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui
4. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

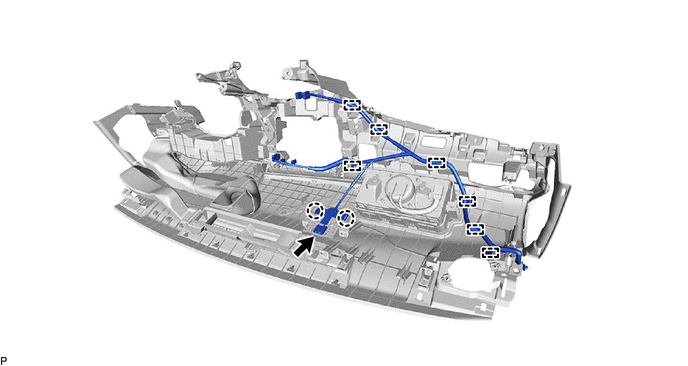

(a) Desacople el conector.
.png)
(b) Desenganche las 2 garras.
(c) Desenganche las 7 abrazaderas para extraer el subconjunto del cable de la antena.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA
(a) Enganche las 7 abrazaderas para colocar el subconjunto del cable de la antena.
(b) Enganche las 2 garras.
(c) Conecte el conector.
2. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui .gif)
3. INSTALE EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2
Haga clic aqui
4. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
