CALIBRACION

REGULE EL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO

(a) El sistema de supervision de asistencia al estacionamiento se puede regular con el modo de diagnostico.

(b) Si se efectuan las siguientes operaciones, debe efectuar regulaciones y comprobaciones con el modo de diagnostico.

Nombre de la pieza	Funcionamiento	Elemento que ajustar	Vaya a
Sensor de direccion	Reemplazo Extraccion e instalacion del sensor de direccion Extraccion e instalacion del conector del sensor de direccion	Punto neutro del angulo de direccion (inicialice el sistema de supervision de asistencia al estacionamiento)
		Ajuste del angulo de direccion	Procedimiento 3
Suspension, neumaticos, etc.	Reemplazo (la altura del vehiculo cambia debido al reemplazo de la suspension o de los neumaticos)	Eje optico del conjunto de la camara de television trasera (ajuste de la posicion de la camara trasera)	Procedimiento 2
Conjunto de la camara de television trasera	Reemplazo	Inicializacion del sistema de supervision de asistencia al estacionamiento	Procedimiento 1
	Extraccion e instalacion del conjunto de la camara de television trasera. (el angulo de instalacion del conjunto de la camara de television trasera cambia debido a la extraccion e instalacion)	Eje optico del conjunto de la camara de television trasera (ajuste de la posicion de la camara trasera)	Procedimiento 2

OBSERVACION:

Los valores de regulacion almacenados mientras se realiza la calibracion del sistema de supervision de asistencia al estacionamiento se almacenan en el conjunto de la camara de television trasera.

INICIALIZACION DEL SISTEMA DE SUPERVISION DE ASISTENCIA AL ESTACIONAMIENTO (PROCEDIMIENTO 1)

OBSERVACION:

• Asegurese de comprobar los DTC antes de realizar este procedimiento.

  Haga clic aqui

• Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.

(a) Preparacion para la regulacion

(1) Estacione el vehiculo con el volante centrado.

(2) Coloque una barra de referencia detras del vehiculo para regular el eje optico del conjunto de la camara de television trasera (configuracion de la posicion de la camara trasera).

OBSERVACION:

Cree una barra de referencia para la regulacion solo cuando se regula el eje optico del conjunto de la camara de television trasera.

*a	Centro del vehiculo
*b	Vehiculo
*c	Parte delantera
*d	Eje de la rueda delantera
*e	Extremo del vehiculo
*f	Barra de referencia para la regulacion de la camara trasera
*g	2000 mm (6.56 pi.)
*h	A
*i	B

Dimension:

A	B
1147.94 mm (3.765 pi.)	5055 mm (16.580 pi.)

OBSERVACION:

• Coloque un trozo de cinta adhesiva en el suelo como referencia para el ajuste. El ancho y el largo deben ser de 20 a 30 mm (0.787 a 1.180 pulg.) y 1995 a 2005 mm (6.544 a 6.576 pi.), respectivamente. Compruebe el color en el conjunto del receptor de radio y pantalla y elija un color de cinta que se pueda ver facilmente.
• Antes de estacionar el vehiculo, asegurese de mover el vehiculo hacia delante y hacia atras para comprobar que las ruedas esten dirigidas hacia adelante con el volante centrado.
• Compruebe que el maletero esta bien cerrado.

(b) Inicie el modo de diagnostico.

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: Haga clic aqui

AVISO:

Se debera realizar la siguiente accion con el motor en marcha. Aplique el freno de estacionamiento, pise el pedal del freno, compruebe que la palanca de cambios este en la posicion P y asegurese de que el vehiculo no este en movimiento.

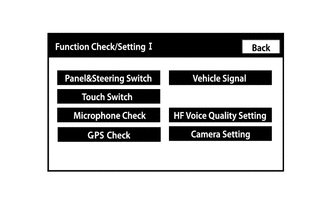

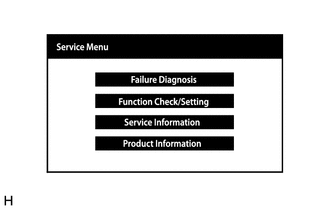

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

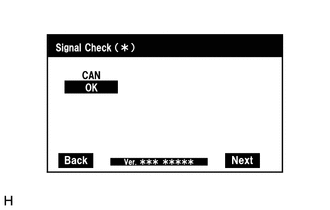

(3) Seleccione "Next" en la pantalla "Signal Check" (*).

OBSERVACION:

• Cuando se visualiza "CHK" (rojo) para cualquier elemento de la pantalla "Signal Check" (*), al seleccionar "Next" la pantalla no cambia a la pantalla "Steering Angle Setting".
• Cuando se visualiza "CHK" (rojo) para cualquier elemento de la pantalla "Signal Check" (*), realice las inspecciones con esta pantalla.

  Haga clic aqui

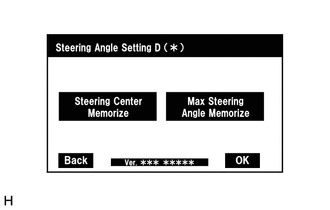

(c) Ajuste del angulo de direccion

(1) Asegurese de que el volante este centrado (aproximadamente +/- 5 grados o menos) y, a continuacion, seleccione "Steering Center Memorize".

OBSERVACION:

Si extrae o instala el conjunto de la camara de television trasera, no necesita ajustar el angulo de direccion.

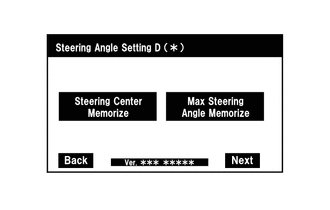

(2) Despues de realizar la operacion de memorizacion del centro de la direccion, gire el volante hacia las posiciones de bloqueo a la derecha y a la izquierda y seleccione "Max Steering Angle Memorize". El angulo de direccion maximo se memorizara y la pantalla cambiara a la pantalla "Back Camera Position Setting D (*)".

OBSERVACION:

• El boton "Next" no responde hasta que el sistema haya memorizado el centro de la direccion y el angulo maximo del volante.
• Tambien se puede empezar girando el volante hacia la derecha.
• Cuando "Max Steering Angle Memorize" esta seleccionado, sonara un pitido para confirmar que los valores de ajuste se han almacenado.
• Los valores de ajuste no se almacenaran a menos que se seleccione "Max Steering Angle Memorize" despues de girar el volante de bloqueo a bloqueo.
• Cuando se selecciona "Back", se cambia a la pantalla "Signal Check (*)" sin almacenar ningun valor.
• Aunque no se detecte ningun DTC, si selecciona "Max Steering Angle Memorize" puede provocar que los valores de ajuste no se almacenen si el sensor de direccion esta averiado.
• Si la seleccion de "Max Steering Angle Memorize" no permite que se almacene el valor de ajuste tras realizar el procedimiento de ajuste del angulo de direccion, sustituya el sensor de direccion.

  Haga clic aqui

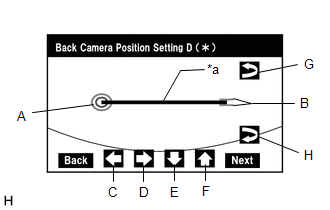

(d) Ajuste de la posicion de la camara trasera (ambos extremos de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Ajuste las posiciones vertical y horizontal.

• Mueva el circulo (A) hacia la izquierda, la derecha, arriba y abajo seleccionando los botones (C), (D), (E) y (F) de forma que el extremo izquierdo de la barra de referencia para el ajuste de la posicion de la camara trasera se encuentre dentro del centro del circulo (A) (centro del circulo interior rojo).

(2) Lleve a cabo el ajuste del angulo de balanceo.

• Gire la barra (B), seleccionando los botones (G) o (H) de forma que la barra (B) quede paralela a la barra de referencia para el ajuste de la posicion de la camara trasera.

(3) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*)".

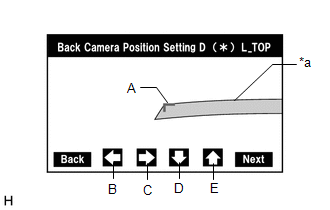

(e) Ajuste de la posicion de la camara trasera (esquina superior izquierda de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca de regulacion (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina de la marca (A) con la esquina superior izquierda de la barra de referencia.

  Estandar:

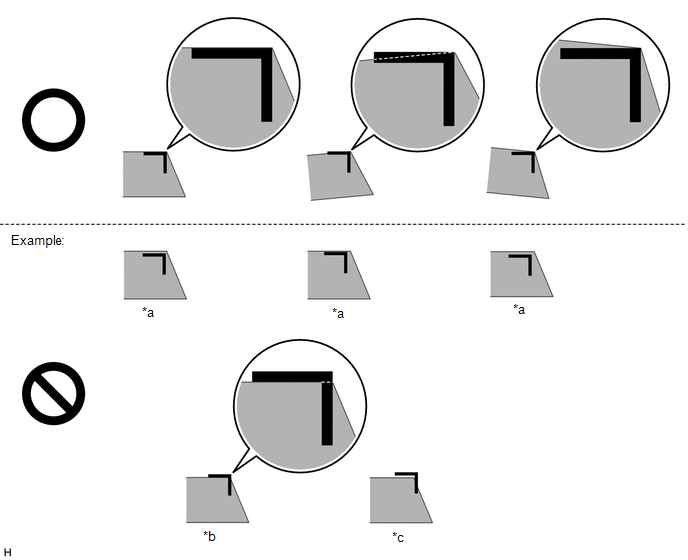

  La esquina exterior de la marca (A) esta alineada con la esquina superior izquierda de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) L_TOP".

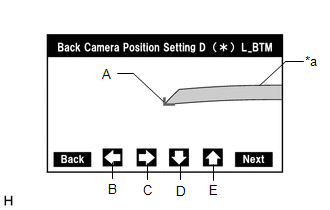

(f) Ajuste de la posicion de la camara trasera (esquina inferior izquierda de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina inferior izquierda de la barra de referencia.

  Estandar:

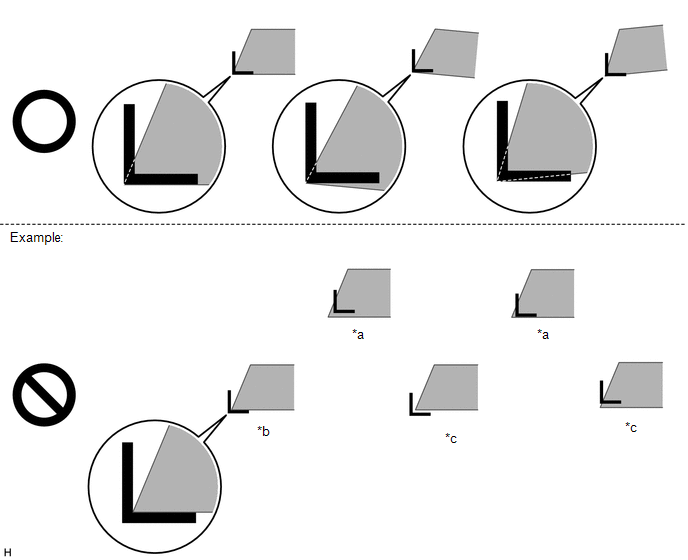

  La esquina exterior de la marca (A) esta alineada con la esquina inferior izquierda de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) L_BTM".

(g) Ajuste de la posicion de la camara trasera (esquina superior derecha de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina superior derecha de la barra de referencia.

  Estandar:

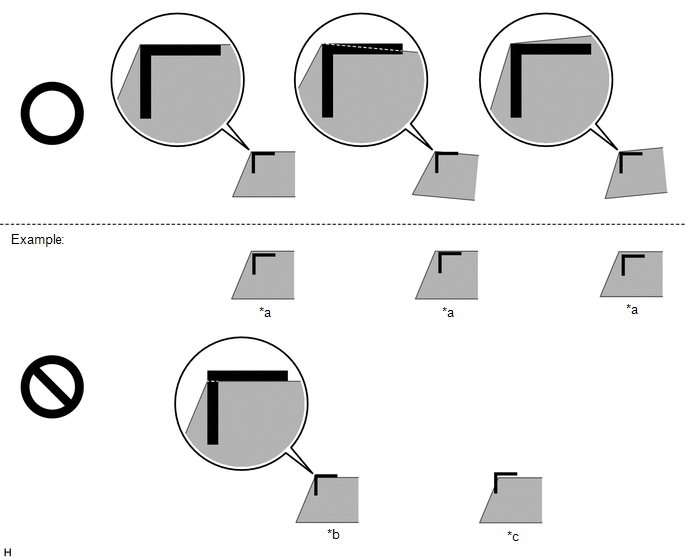

  La esquina exterior de la marca (A) esta alineada con la esquina superior derecha de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) R_TOP".

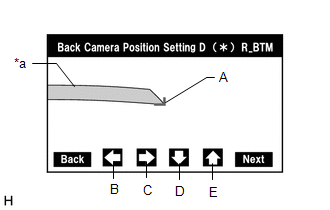

(h) Ajuste de la posicion de la camara trasera (esquina inferior derecha de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina inferior derecha de la barra de referencia.

  Estandar:

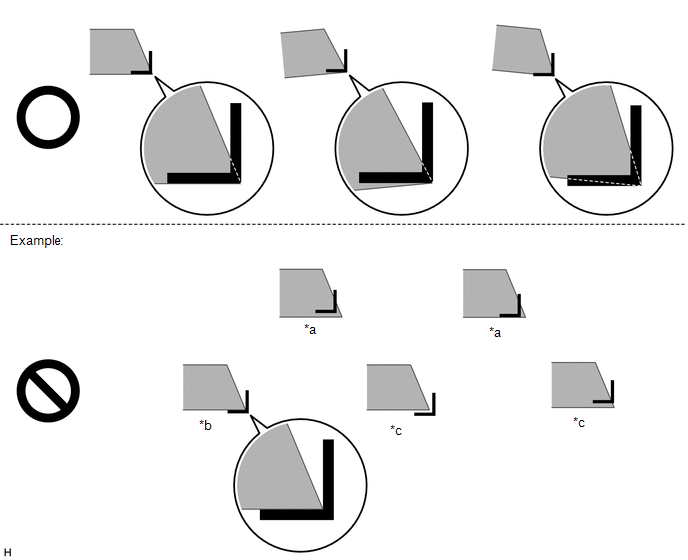

  La esquina exterior de la marca (A) esta alineada con la esquina inferior derecha de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) R_BTM".

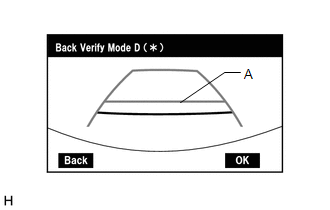

(i) Modo de verificacion de retroceso

(1) Asegurese de que (A) y la barra de referencia para la regulacion esten solapadas.

• Si las lineas no estan alineadas, realice las operaciones "Steering Center Memorize" y "Max Steering Angle Memorize".
• Si (A) y la barra de referencia para el ajuste no estan alineadas y los neumaticos estan alineados hacia adelante, ejecute el ajuste de la posicion de la camara trasera.

(2) Seleccione "OK" para regresar a la pantalla "Function Check/Setting I" y el ajuste finalizara.

OBSERVACION:

• La actualizacion se termina solo cuando se selecciona el boton "OK".
• Cuando se selecciona "OK", sonara un pitido para confirmar que se han almacenado los valores de regulacion.
• Los valores de ajuste no se almacenan hasta que el pitido haya sonado.

(j) Confirme el ajuste del angulo de direccion.

OBSERVACION:

Si se ajusto el angulo de direccion, confirme el ajuste de dicho angulo en la pantalla de la supervision de asistencia al estacionamiento despues de finalizar el modo de diagnostico.

(1) Compruebe en la pantalla de asistencia al estacionamiento si la linea de trayectoria estimada se mueve hasta que el volante esta girado por completo hacia la izquierda o hacia la derecha.

OBSERVACION:

Si la linea de trayectoria estimada deja de moverse antes de que el volante este girado por completo hacia la izquierda o hacia la derecha, los valores de ajuste del angulo de direccion no se han almacenado de forma correcta. En este caso, lleve a cabo las operaciones "Steering Center Memorize" y "Max Steering Angle Memorize" de nuevo.

(k) Finalizacion del modo de diagnostico

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: haga clic aqui

AJUSTE DE LA POSICION DE LA CAMARA TRASERA (PROCEDIMIENTO 2)

OBSERVACION:

• Asegurese de comprobar los DTC antes de realizar este procedimiento.

  Haga clic aqui

• Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.

(a) Preparacion para la regulacion

(1) Estacione el vehiculo con el volante centrado.

(2) Coloque una barra de referencia detras del vehiculo para regular el eje optico del conjunto de la camara de television trasera (configuracion de la posicion de la camara trasera).

OBSERVACION:

Cree una barra de referencia para la regulacion solo cuando se regula el eje optico del conjunto de la camara de television trasera.

*a	Centro del vehiculo
*b	Vehiculo
*c	Parte delantera
*d	Eje de la rueda delantera
*e	Extremo del vehiculo
*f	Barra de referencia para la regulacion de la camara trasera
*g	2000 mm (6.56 pi.)
*h	A
*i	B

Dimension:

A	B
1147.94 mm (3.765 pi.)	5055 mm (16.580 pi.)

OBSERVACION:

• Coloque un trozo de cinta adhesiva en el suelo como referencia para el ajuste. El ancho y el largo deben ser de 20 a 30 mm (0.787 a 1.180 pulg.) y 1995 a 2005 mm (6.544 a 6.576 pi.), respectivamente. Compruebe el color en el conjunto del receptor de radio y pantalla y elija un color de cinta que se pueda ver facilmente.
• Antes de estacionar el vehiculo, asegurese de mover el vehiculo hacia delante y hacia atras para comprobar que las ruedas esten dirigidas hacia adelante con el volante centrado.
• Compruebe que el maletero esta bien cerrado.

(b) Inicie el modo de diagnostico.

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: Haga clic aqui

AVISO:

Se debera realizar la siguiente accion con el motor en marcha. Aplique el freno de estacionamiento, pise el pedal del freno, compruebe que la palanca de cambios este en la posicion P y asegurese de que el vehiculo no este en movimiento.

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

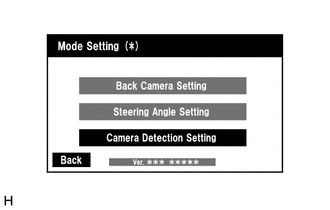

(3) Seleccione "Back Camera Setting" en la pantalla "Mode Setting" (*).

OBSERVACION:

Para seleccionar un elemento no seleccionado, seleccione y mantenga seleccionado el elemento durante un minimo de 2 segundos.

(4) Seleccione "Next" en la pantalla "Signal Check (*)".

OBSERVACION:

• Cuando se visualiza "CHK" (rojo) para cualquier elemento de la pantalla "Signal Check" (*), al seleccionar "Check" la pantalla no cambia a la pantalla "Back Camera Position Setting D" (*).
• Cuando se visualiza "CHK" (rojo) para cualquier elemento de la pantalla "Signal Check (*)", realice las inspecciones con esta pantalla.

  Haga clic aqui

(c) Ajuste de la posicion de la camara trasera (ambos extremos de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Ajuste las posiciones vertical y horizontal.

• Mueva el circulo (A) hacia la izquierda, la derecha, arriba y abajo seleccionando los botones (C), (D), (E) y (F) de forma que el extremo izquierdo de la barra de referencia para el ajuste de la posicion de la camara trasera se encuentre dentro del centro del circulo (A) (centro del circulo interior rojo).

(2) Lleve a cabo el ajuste del angulo de balanceo.

• Gire la barra (B), seleccionando los botones (G) o (H) de forma que la barra (B) quede paralela a la barra de referencia para el ajuste de la posicion de la camara trasera.

(3) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*)".

(d) Ajuste de la posicion de la camara trasera (esquina superior izquierda de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca de regulacion (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina de la marca (A) con la esquina superior izquierda de la barra de referencia.

  Estandar:

  La esquina exterior de la marca (A) esta alineada con la esquina superior izquierda de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) L_TOP".

(e) Ajuste de la posicion de la camara trasera (esquina inferior izquierda de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina inferior izquierda de la barra de referencia.

  Estandar:

  La esquina exterior de la marca (A) esta alineada con la esquina inferior izquierda de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) L_BTM".

(f) Ajuste de la posicion de la camara trasera (esquina superior derecha de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina superior derecha de la barra de referencia.

  Estandar:

  La esquina exterior de la marca (A) esta alineada con la esquina superior derecha de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) R_TOP".

(g) Ajuste de la posicion de la camara trasera (esquina inferior derecha de la barra de referencia)

*a	Barra de referencia para el ajuste de la posicion de la camara trasera

OBSERVACION:

• Cuando la puerta del compartimiento de equipajes esta abierta, aparecera el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." y no podra realizarse el ajuste de la posicion de la camara.
• Si aparece el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta." a pesar de que la puerta del compartimiento de equipajes este cerrada, realice las inspecciones segun la tabla de sintomas de problemas (cuando se ajusta el eje optico de la camara, se visualiza el mensaje "No se puede calibrar la camara con la puerta abierta. Cierre la puerta.", incluso despues de haber cerrado la puerta del compartimiento de equipajes).

  Haga clic aqui

(1) Lleve a cabo el ajuste del eje optico de la camara (ajuste de alta precision).

• Mueva la marca (A) con los botones izquierdo, derecho, abajo y arriba (B), (C), (D) y (E) para alinear la esquina exterior de la marca (A) con la esquina inferior derecha de la barra de referencia.

  Estandar:

  La esquina exterior de la marca (A) esta alineada con la esquina inferior derecha de la barra de referencia.



  *a	Demasiado adentro	*b	En contacto con la esquina interior
  *c	Demasiado afuera	-	-

(2) Seleccione "Next" en la pantalla "Back Camera Position Setting D (*) R_BTM".

(h) Modo de verificacion de retroceso

(1) Asegurese de que (A) y la barra de referencia para la regulacion esten solapadas.

• Si las lineas no estan alineadas, realice las operaciones "Steering Center Memorize" y "Max Steering Angle Memorize".
• Si (A) y la barra de referencia para la regulacion no estan alineadas, aunque los neumaticos estan alineados hacia adelante, ejecute el ajuste de la posicion de la camara trasera.

(2) Al seleccionar "OK" la pantalla volvera al modo "Mode Setting" (*) y la regulacion finalizara.

OBSERVACION:

• La actualizacion se termina solo cuando se selecciona el boton "OK".
• Cuando se selecciona "OK", sonara un pitido para confirmar que se han almacenado los valores de regulacion.
• Los valores de la regulacion no se almacenan hasta que suena el pitido.

(i) Finalizacion del modo de diagnostico

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: haga clic aqui

AJUSTE DEL ANGULO DE DIRECCION (procedimiento 3)

OBSERVACION:

• Si las lineas de guia de extension del ancho del vehiculo y las lineas de trayectoria estimada no estan alineadas cuando el volante esta centrado, o si la linea de trayectoria estimada no se mueve antes de que el volante este girado por completo hacia la derecha o izquierda, realice el ajuste del angulo de direccion.
• Asegurese de comprobar si se emiten DTC antes de llevar a cabo este procedimiento.

  Haga clic aqui

• Es posible que la pantalla real del vehiculo no coincida con la que se muestra en las ilustraciones, segun las opciones y los ajustes. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehiculo real.

(a) Centre el volante y detenga el vehiculo.

(b) Inicie el modo de diagnostico.

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: Haga clic aqui

AVISO:

Se debera realizar la siguiente accion con el motor en marcha. Aplique el freno de estacionamiento, pise el pedal del freno, compruebe que la palanca de cambios este en la posicion P y asegurese de que el vehiculo no este en movimiento.

(1) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

(2) Seleccione "Camera Setting" en la pantalla "Function Check/Setting I".

(3) Seleccione "Steering Angle Setting" en la pantalla "Mode Setting" (*).

OBSERVACION:

Para seleccionar un elemento que aparece en gris, seleccione y mantenga seleccionado el elemento durante al menos 2 segundos.

(4) Seleccione "Next" en la pantalla "Signal Check (*)" para visualizar la pantalla "Steering Angle Setting".

OBSERVACION:

• Cuando se visualiza "CHK" (rojo) para cualquier elemento de la pantalla "Signal Check" (*), al seleccionar "Next" la pantalla no cambia a la pantalla "Steering Angle Setting".
• Cuando se visualiza "CHK" para cualquier elemento de la pantalla "Signal Check" (*), realice las inspecciones con esta pantalla.

  Haga clic aqui

(c) Ajuste del angulo de direccion

(1) Asegurese de que el volante este centrado (aproximadamente +/- 5 grados o menos) y seleccione "Steering Center Memorize".

OBSERVACION:

Si extrae o instala el conjunto de la camara de television trasera, no necesita ajustar el angulo de direccion.

(2) Despues de que se haya memorizado la posicion centrada de la direccion, gire el volante a las posiciones de bloqueo completo izquierda y derecha y seleccione "Max Steering Angle Memorize".

OBSERVACION:

Tambien puede comenzar girando el volante hacia el lado derecho al principio.

(3) Seleccione "Max Steering Angle Memorize" para almacenar el valor de ajuste del angulo de direccion y cambie la pantalla a "Mode Setting (*)".

OBSERVACION:

• Cuando se selecciona "Max Steering Angle Memorize", sonara un pitido para confirmar que los valores de ajuste del angulo de direccion se han almacenado.
• Los valores de ajuste no se almacenan a menos que se seleccione "Max Steering Angle Memorize".
• Cuando se selecciona "Back", la pantalla cambia a "Signal Check" (*) sin almacenar los valores configurados.
• Si no se establecieron los ajustes del angulo de direccion, la seleccion de "Max Steering Angle Memorize" no provocara el almacenamiento de los valores de ajuste.
• Aunque no se detecte ningun DTC, si selecciona "Max Steering Angle Memorize" puede provocar que el valor de ajuste no se almacene si el sensor de direccion esta averiado.
• Si la seleccion de "Max Steering Angle Memorize" no permite que se almacene el valor de ajuste tras ajustar el angulo de direccion, sustituya el sensor de direccion.

  Haga clic aqui

(d) Finalizacion del modo de diagnostico

• Sin sistema de navegacion: haga clic aqui
• Con sistema de navegacion: haga clic aqui

(e) Confirme el ajuste del angulo de direccion.

OBSERVACION:

Si se ajusto el angulo de direccion, confirme el ajuste de dicho angulo en la pantalla de la supervision de asistencia al estacionamiento despues de finalizar el modo de diagnostico.

(1) Compruebe en la pantalla de asistencia al estacionamiento si la linea de trayectoria estimada se mueve hasta que el volante esta girado por completo hacia la izquierda o hacia la derecha.

OBSERVACION:

Si la linea de trayectoria estimada deja de moverse antes de que el volante este girado por completo hacia la izquierda o hacia la derecha, los valores de ajuste del angulo de direccion no se han almacenado de forma correcta. En este caso, realice las operaciones "Steering Center Memorize" y "Max Steering Angle Memorize" de nuevo.
