MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. INSTALE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Envuelva las ranuras del conjunto del eje de la junta exterior delantera de propulsión con cinta protectora para evitar que la funda resulte dañada.

*a

Cinta protectora

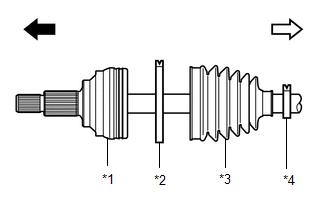

(c) Coloque las piezas nuevas en el conjunto del eje de la junta exterior del eje de propulsión delantero siguiendo este orden:

*1

Conjunto de la junta exterior del eje propulsor delantero

*2

Abrazadera de la funda de la junta exterior del eje delantero No. 2

*3

Funda de la junta exterior del eje delantero

*4

Abrazadera de la funda de la junta exterior del eje delantero

Lado de la junta exterior

Lado de la junta interior

(1) Abrazadera de la funda de la junta exterior del eje delantero n° 2

(2) Funda de la junta exterior del eje delantero

(3) Abrazadera de la funda de la junta exterior del eje delantero

(d) Use grasa para acoplar la parte de la junta del conjunto del eje de la junta exterior de propulsión delantera y la funda de la junta exterior del eje delantero.

Capacidad estándar de grasa:

86 g (3.03 oz)

(e) Coloque la funda de la junta exterior del eje delantero en la ranura del conjunto del eje de la junta exterior de propulsión delantera.

AVISO:

2. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque la abrazadera de la funda de la junta exterior del eje delantero en la funda de dicha junta.

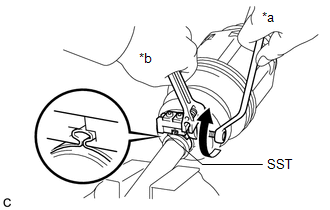

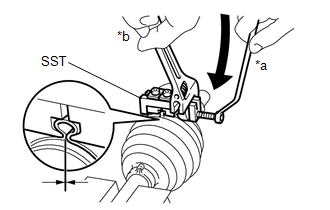

(c) Coloque la SST en la abrazadera de la funda de la junta exterior del eje delantero, presione contra la funda y apriete ligeramente la SST.

SST: 09521-24010

*a

Gire

*b

Sujete

(d) Ajuste la SST de forma que la abrazadera de la funda de la junta exterior del eje delantero quede atrapada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

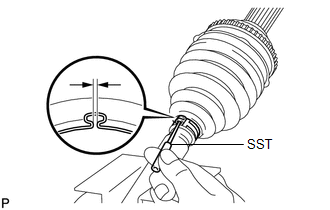

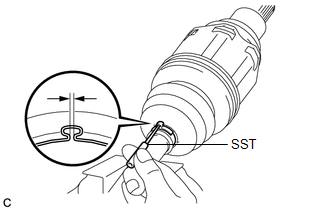

(f) Utilice la SST para medir la holgura de la abrazadera de la funda de la junta exterior del eje delantero.

SST: 09240-00020

Espacio libre:

0.5 a 1.5 mm (0.0197 a 0.0590 pulg.)

Si el espacio libre no es el especificado, vuelva a apretar la SST.

3. INSTALE LA ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque la abrazadera de la funda de la junta exterior del eje delantero No. 2 en la funda de dicha junta.

(c) Coloque la SST en la abrazadera de la funda de la junta exterior del eje delantero No. 2, presione contra la funda y apriete ligeramente la SST.

SST: 09521-24010

*a

Gire

*b

Sujete

(d) Ajuste la SST de forma que la abrazadera de la funda de la junta exterior del eje delantero No. 2 quede atrapada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

(f) Utilice la SST para medir la holgura de la abrazadera de la funda de la junta exterior del eje delantero n° 2.

SST: 09240-00020

Espacio libre:

0.5 a 1.5 mm (0.0197 a 0.0590 pulg.)

Si el espacio libre no es el especificado, vuelva a apretar la SST.

4. INSTALE EL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO

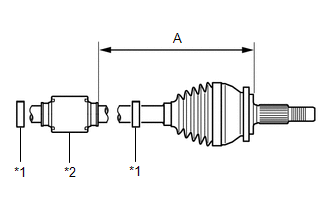

(a) Instale provisionalmente el amortiguador del eje propulsor delantero y 2 abrazaderas nuevas del amortiguador del eje propulsor delantero en el conjunto del eje de la junta exterior propulsora delantera como se muestra en la ilustración.

*1

Abrazadera del amortiguador del eje propulsor delantero

*2

Amortiguador del eje propulsor delantero

(b) Establezca la dimensión (A) de acuerdo con las siguientes especificaciones.

Dimensión (A):

226.9 a 230.9 mm (8.94 a 9.09 pulg.)

5. INSTALE LA ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (para el lado izquierdo)

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque las 2 abrazaderas del amortiguador del eje propulsor delantero en dicho amortiguador.

AVISO:

Asegúrese de instalar las abrazaderas en la posición correcta.

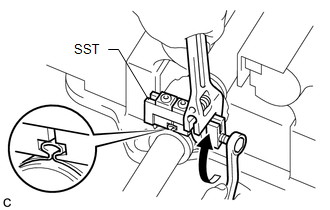

(c) Coloque la SST en la abrazadera del amortiguador del eje propulsor delantero, presiónela contra el amortiguador y apriete ligeramente la SST.

SST: 09521-24010

(d) Apriete la SST de forma que la abrazadera del amortiguador del eje propulsor delantero quede apretada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

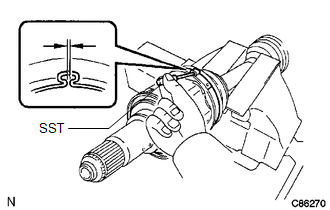

(f) Mida con la SST la holgura de la abrazadera del amortiguador del eje propulsor delantero.

SST: 09240-00020

Espacio libre:

0.5 a 1.5 mm (0.0197 a 0.0590 pulg.)

Si el espacio libre no es el especificado, vuelva a apretar la SST.

6. INSTALE LA ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO (para el lado derecho)

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque las 2 abrazaderas del amortiguador del eje propulsor delantero en dicho amortiguador.

AVISO:

Asegúrese de colocar las abrazaderas en la posición correcta.

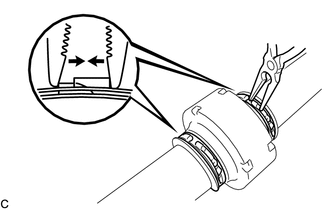

(c) Utilice unos alicates de punta de aguja para colocar las 2 abrazaderas nuevas del amortiguador del eje propulsor delantero, como se muestra en la ilustración.

AVISO:

  • Asegúrese de instalar las abrazaderas en la posición correcta.
  • Procure no dañar el amortiguador del eje propulsor delantero.

7. COLOQUE EL CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO

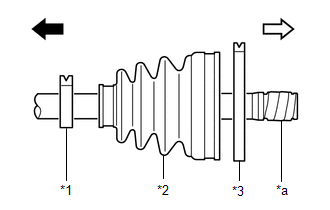

(a) Coloque las piezas nuevas en el conjunto del eje de la junta exterior del eje de propulsión delantero siguiendo este orden:

*1

Abrazadera de la funda de la junta interior del eje delantero

*2

Funda de la junta interior del eje delantero

*3

Abrazadera de la funda de la junta interior del eje delantero No. 2

*a

Cinta protectora

Lado de la junta exterior

Lado de la junta interior

(1) Abrazadera de la funda de la junta interior del eje delantero

(2) Funda de la junta interior del eje delantero

(3) Abrazadera de la funda de la junta interior del eje delantero No. 2

(b) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(c) Quite la cinta protectora.

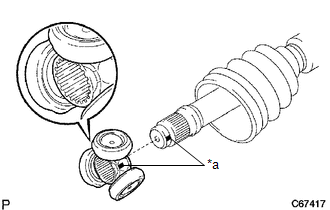

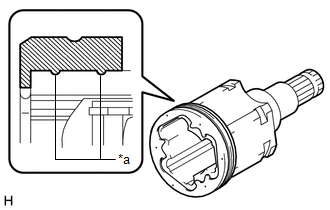

(d) Alinee las marcas de correspondencia e instale la junta trípode en el conjunto del eje de la junta exterior de propulsión delantera.

AVISO:

Oriente la parte dentada de la cruceta hacia fuera y colóquela en el extremo de la junta exterior.

*a

Marca de correspondencia

(e) Con una barra de latón y un martillo, instale la junta trípode en el conjunto del eje de la junta exterior propulsora delantera.

AVISO:

(f) Utilice un expansor de anillos de retención para instalar un anillo nuevo de retención del eje en el conjunto del eje de la junta exterior de propulsión delantera.

(g) Aplique grasa al conjunto de junta interior y a la funda interior del eje delantero.

Capacidad estándar de grasa:

195 g (6.88 oz)

(h) Instale un nuevo ojal de la junta interior del eje delantero en el conjunto de la junta interior del eje propulsor delantero.

AVISO:

  • Ajuste de manera segura el saliente del ojal de la junta interior del eje delantero en el conjunto de la junta interior del eje propulsor delantero.
  • Asegúrese de que el labio del ojal de la junta interior del eje delantero no esté dañado.

*a

Borde

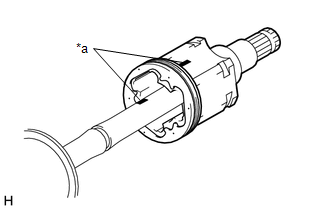

(i) Alinee las marcas de correspondencia y coloque el conjunto de la junta interior del eje propulsor delantero en el conjunto del eje de la junta exterior del eje propulsor delantero.

*a

Marca de correspondencia

8. INSTALE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Coloque la funda en el conjunto de la junta interior del eje de propulsión delantero.

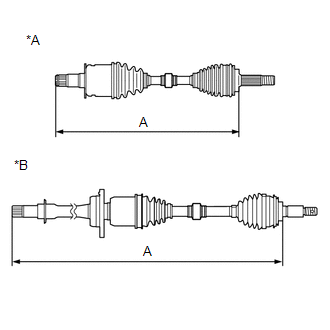

(b) Compruebe si la dimensión (A) del eje propulsor se encuentra dentro de los valores especificados.

AVISO:

Mantenga nivelado el conjunto del eje propulsor durante la inspección.

Dimensión (A):

Para el lado izquierdo

598.75 mm (1.96 pi.)

Para el lado derecho

924.55 mm (3.03 pi.)

*A

Para el lado izquierdo

*B

Para el lado derecho

9. COLOQUE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Instale la abrazadera de la funda de la junta interior del eje delantero en la funda de la junta interior del eje delantero.

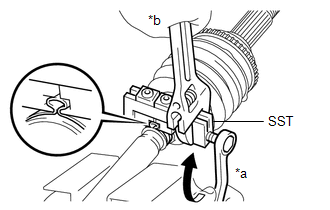

(c) Coloque la SST en la abrazadera de la funda de la junta interior del eje delantero, presione contra la funda y apriete ligeramente la SST.

SST: 09521-24010

*a

Gire

*b

Sujete

(d) Ajuste la SST de forma que la abrazadera de la funda de la junta interior del eje delantero quede atrapada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

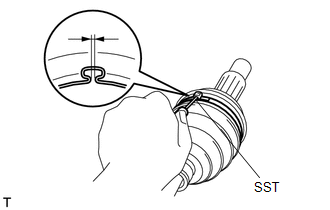

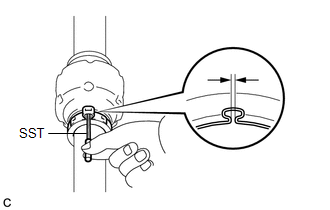

(f) Utilice la SST para medir la holgura de la abrazadera de la funda de la junta interior del eje delantero.

SST: 09240-00020

Espacio libre:

0.5 a 1.5 mm (0.0197 a 0.0590 pulg.)

Si el espacio libre no es el especificado, vuelva a apretar la SST.

10. COLOQUE LA ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2

(a) Fije el eje propulsor en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Coloque la abrazadera de la funda de la junta interior del eje delantero No. 2 en la funda de la junta interior del eje delantero.

(c) Coloque la SST en la abrazadera de la funda de la junta interior del eje delantero No. 2, presione contra la funda y apriete ligeramente la SST.

SST: 09521-24010

*a

Gire

*b

Sujete

(d) Ajuste la SST de forma que la abrazadera de la funda de la junta interior del eje delantero No. 2 quede atrapada.

AVISO:

No apriete excesivamente la SST.

(e) Extraiga la SST.

(f) Con la SST, mida la holgura de la abrazadera de la funda de la junta interior del eje delantero n° 2.

SST: 09240-00020

Espacio libre:

0.5 a 1.5 mm (0.0197 a 0.0590 pulg.)

Si la holgura no es la especificada, vuelva a apretar la SST.

11. INSPECCIONE EL CONJUNTO DEL EJE PROPULSOR DELANTERO
