DESCRIPCION
Este DTC se almacena cuando el sensor izquierdo de supervision de punto ciego detecta un circuito abierto en el indicador del espejo retrovisor exterior izquierdo.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
|---|---|---|---|
|
C1AB5 | Circuito abierto en el indicador del espejo exterior (secundario) |
Se cumplen las dos condiciones siguientes:
|
|

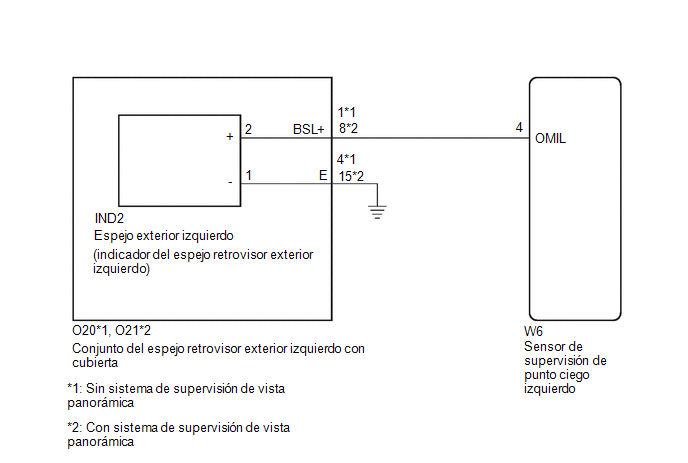

DIAGRAMA DE CABLEADO
.png)
PRECAUCION / AVISO / OBSERVACION
AVISO:
Durante la comprobacion de los DTC, asegurese de que el sistema de supervision de punto ciego este activado.
PROCEDIMIENTO
| 1. |
REVISE LOS DTC |
(a) Desactive el interruptor del motor.
(b) Active el interruptor del motor (IG).
(c) Vuelva a comprobar si se emiten DTC y compruebe si se emite el mismo DTC.
Body Electrical > Blind Spot Monitor Slave > Trouble CodesOK:
No se emiten DTC.
| OK | .gif) | COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui |
|
| 2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA - SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO Y MASA DE LA CARROCERIA) |
(a) Desconecte el conector W6 del sensor izquierdo de supervision de punto ciego.
(b) Desconecte el conector O20*1 o O21*2 del conjunto del espejo retrovisor exterior izquierdo con cubierta.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| W6-4 (OMIL) - O20-1 (BSL+)*1 |
Siempre | Inferior a 1 ? |
| O20-4 (E) - Masa de la carroceria*1 |
Siempre | Inferior a 1 ? |
| W6-4 (OMIL) - O21-8 (BSL+)*2 |
Siempre | Inferior a 1 ? |
| O21-15 (E) - Masa de la carroceria*2 |
Siempre | Inferior a 1 ? |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 3. |
INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA |
(a) Desconecte el conector IND2 del conector del espejo retrovisor exterior izquierdo.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
| O20-1 (BSL+) - IND2-2 (+)*1 |
Siempre | Inferior a 1 ? |
| O20-4 (E) - IND2-1 (-)*1 | Siempre |
Inferior a 1 ? |
|
O21-8 (BSL+) - IND2-2 (+)*2 |
Siempre | Inferior a 1 ? |
| O21-15 (E) - IND2-1 (-)*2 | Siempre |
Inferior a 1 ? |
| NG | | SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO CON CUBIERTA Haga clic aqui |
|
| 4. |
INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO |
(a) Extraiga el espejo exterior izquierdo.
Haga clic aqui
.gif)
(b) Inspeccione el indicador del espejo retrovisor exterior izquierdo.
Haga clic aqui
| OK | | SUSTITUYA EL SENSOR IZQUIERDO DE LA SUPERVISION DE PUNTO CIEGO Haga clic aqui |
| NG | | SUSTITUYA EL ESPEJO EXTERIOR IZQUIERDO |
